658801103080

厂牌: WURTH
产品描述: 0.8mm间距80p单排排母, WR-BTB系列, 垂直
供应商型号: 2339775
供应商: 海外现货
标准整包数: 1

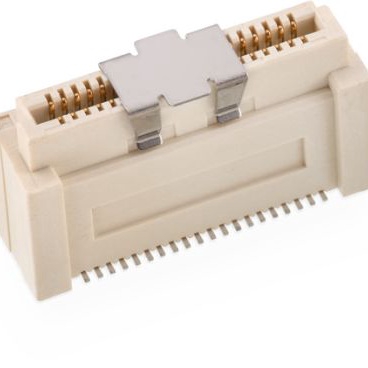

WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) 658801103080

658801103080概述


    产品简介


    本文介绍的是Würth Elektronik eiSos GmbH & Co. KG生产的658801103080型0.80mm SMT女性端子罩垂直插槽。这款电子元器件专为一般电子设备设计开发,主要应用于非高安全标准的电子系统中。它采用了80针连接设计,具有良好的电气特性和机械特性,适用于各种通用电子产品。

    技术参数


    - 尺寸(单位:毫米)
    - 高度:11.75 ± 0.15
    - 长度:37.8
    - 针间距:0.8
    - 引脚至引脚距离:31.2
    - 电气特性
    - 额定电流:0.5 A
    - 工作电压:50 V (AC)
    - 耐受电压:1分钟内 500 V (AC)
    - 接触电阻:≤ 50 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 机械特性
    - 材料:绝缘体材料为LCP,颜色为象牙色
    - 接触材料:铜合金,镀金
    - 操作温度范围:-55 °C 到 +85 °C
    - 认证
    - 符合RoHS标准,无铅

    产品特点和优势


    该款电子元器件采用优质的铜合金镀金接触材料,确保了良好的电接触性能和耐久性。其独特的80针设计和高标准的电气特性使其适用于多种电子设备。特别是其高耐压性能和低接触电阻,使其在电源连接和信号传输方面表现出色。此外,其符合RoHS标准的设计使其更加环保,满足当前市场需求。

    应用案例和使用建议


    这款连接器广泛应用于各类电子设备中,例如计算机、通讯设备和消费电子产品。根据手册中的信息,一个常见的应用场景是计算机主板上的电源连接器。针对这类应用,建议用户在使用时遵循制造商提供的焊接工艺参数,以确保最佳的连接效果。例如,在焊接过程中应严格按照推荐的预热温度、液体温度和冷却速率进行操作,避免对连接器造成损坏。

    兼容性和支持


    这款连接器与Würth Elektronik的其他对应产品和工具兼容,以保证可靠性。用户可以通过制造商提供的技术支持渠道获得帮助,包括在线文档和电话支持。对于特定客户设计的使用要求,制造商也会提供相应的定制服务和技术支持。

    常见问题与解决方案


    1. 问题:如何正确处理和储存?
    - 解决方案:避免重复用力操作连接器,防止变形或损坏。存放在干燥、无尘环境中,避免阳光直射和高温。
    2. 问题:焊接时需要注意什么?
    - 解决方案:必须按照制造商提供的焊接曲线进行焊接,否则会失去保修资格。不推荐使用其他未经验证的焊接方法。
    3. 问题:如何清洁连接器?
    - 解决方案:避免将连接器浸入水中或使用腐蚀性清洁剂。建议使用有机酸防腐蚀的清洁液,并进行浸泡测试以确认无损害。

    总结和推荐


    综上所述,Würth Elektronik eiSos GmbH & Co. KG的658801103080型0.80mm SMT女性端子罩垂直插槽是一款适用于一般电子设备的优质连接器。其优良的电气性能、机械特性和环保设计使得它成为众多应用场合的理想选择。建议用户在使用前仔细阅读技术手册,并遵循制造商的使用指南以确保长期可靠运行。

658801103080参数

参数
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 1
触头镀层
板上高度 11.75mm
针脚数 80pin
接合堆叠高度 -
触头镀层厚度 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

658801103080厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

658801103080数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 阵列/边缘型/夹层式(板对板) WURTH 658801103080 658801103080数据手册

658801103080封装设计

查看详情并下载
Symbol
Footprint
3D Model
