865060453006

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 150μF 25V ±20% 5000h@ 105°C 325mA@ 120Hz,500mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 4257047
供应商: 海外现货
标准整包数: 1

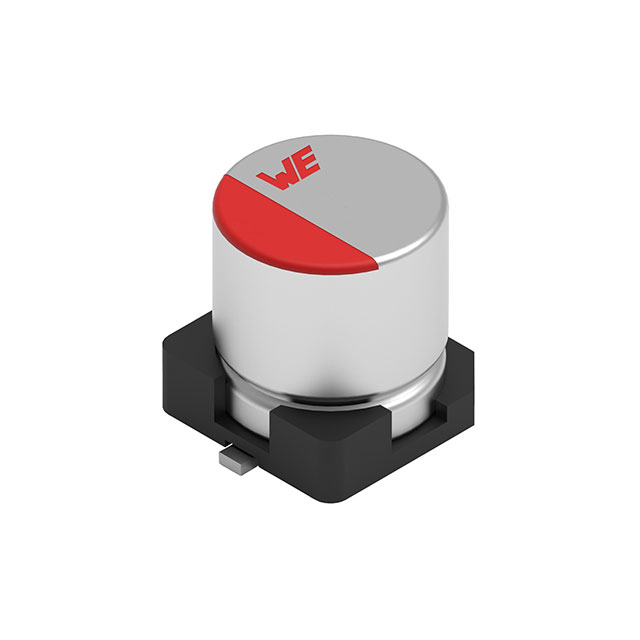

WURTH 铝电解电容 865060453006

865060453006概述

    铝电解电容器 WCAP-ASLL 产品技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的被动元件。这种电容器以其大容量和低成本著称,适用于电源滤波、旁路、耦合和信号耦合等领域。铝电解电容器的特点是具有一定的极性,需要在电路中正确连接以确保其正常工作。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 8.0 x 10.5 mm |
    | 容量 | 150 µF ±20% |
    | 额定电压 | 25 V (DC) |
    | 突波电压 | 28.7 V (DC) |
    | 泄漏电流 | 37.5 µA max. |
    | 耗散因子 | 14% max. |
    | 涤波电流 | 500 mA max. |
    | 阻抗 | 170 mΩ max. |
    | 工作温度范围 | -55°C 至 +105°C |
    | 储存条件 | 温度 5°C 至 35°C;湿度 10% 至 75% |

    3. 产品特点和优势


    特点和优势:
    - 大容量:150 µF 的大容量使其非常适合于需要较大储能的应用。
    - 高额定电压:25 V (DC) 的额定电压使其在各种高压电路中表现优异。
    - 良好的耐温性能:可在极端温度环境下稳定工作,适用范围广。
    - 低泄漏电流:37.5 µA 的泄漏电流使得在电路中的能量损失最小化。
    - 高可靠性:通过国际标准认证,符合 RoHS 和 REACH 标准,环保无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 电源滤波:用于电源电路中的滤波,减少电压纹波,提高电源稳定性。
    - 旁路电容:用于旁路高频噪声,提高电路的信号完整性。
    - 耦合电容:用于耦合交流信号,保证信号的正常传输。
    使用建议:
    - 在使用前,请确保电容器已按照制造商的要求进行适当的预处理。
    - 确保正确的极性连接,避免反接导致损坏。
    - 严格控制电路中的电压和电流,避免超过最大额定值。
    - 在高湿度环境中使用时,定期检查电容器的状态,防止因潮湿引起的腐蚀。

    5. 兼容性和支持


    - 兼容性:铝电解电容器通常与各种主流电子元件兼容,特别是在一般电子设备中。
    - 支持:Würth Elektronik 提供详尽的技术支持和售后服务,用户可以通过官方网站或客服热线获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查存储条件是否合适,确保电容器在正确的湿度和温度下存放。 |
    | 工作电压过高 | 降低工作电压至额定电压以下。 |
    | 电容器失效 | 更换新的电容器,确保电路中没有过电压和过电流的情况。 |

    7. 总结和推荐


    总结:
    - WCAP-ASLL 铝电解电容器具有出色的容量、额定电压和耐温性能,适合广泛的应用场景。
    - 产品经过严格的测试和认证,符合国际标准,可靠性和稳定性较高。
    推荐:
    - 针对一般电子设备,我们强烈推荐使用 WCAP-ASLL 铝电解电容器,尤其是需要大容量和良好温度适应性的场合。如果您的设备对安全性和可靠性有较高要求,则需提前告知 Würth Elektronik 并进行相应的评估。

865060453006参数

参数
电容值 150μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 325mA@ 120Hz,500mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

865060453006厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

865060453006数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 865060453006 865060453006数据手册

865060453006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7918
10+ ¥ 3.7753
50+ ¥ 3.6301
100+ ¥ 3.4849
200+ ¥ 3.2526
500+ ¥ 3.1945
2500+ ¥ 3.1364
5000+ ¥ 3.1364
库存: 248
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 37.75
直接购买
加入购物车
