709670200

产品分类: 原型开发工具
厂牌: WURTH

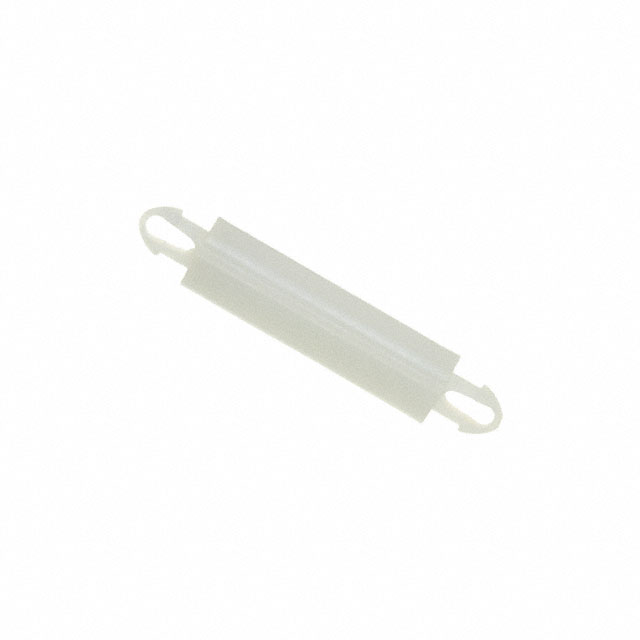

产品描述: 伍尔特 支柱, 4.6mm底座, 20mm高, 尼龙制, 2.5mm PCB 孔
供应商型号: 732-12617-ND
供应商: Digi-Key
标准整包数: 1
WURTH 原型开发工具 709670200

709670200概述

    WA-SNSN Miniature Snap-In Spacer Snap Locking 技术手册

    产品简介


    WA-SNSN Miniature Snap-In Spacer Snap Locking(代码:709670200)是一款设计用于通用电子设备的机械组件。该产品适用于广泛的电子设备,主要用于支撑和隔离电路板,确保它们之间的安全距离。其独特的设计使其在紧凑空间内提供可靠的支撑能力。

    技术参数


    - 尺寸:长 20 mm ± 0.3 mm,外径 O 4.6 mm ± 0.2 mm,钻孔直径 O 2.5 mm,适用于面板厚度 1.6 mm。
    - 材料:尼龙 66。
    - 颜色:自然色。
    - 阻燃等级:根据 UL94 标准为 V-2。
    - 认证:符合 RoHS 指令 2011/65/EU 和 2015/863;符合 REACH 指令 (EC)1907/2006;无卤素。
    - 工作温度范围:-30°C 至 +85°C。
    - 存储条件:低于 40°C,湿度低于 75%。
    - 湿敏等级:1 级。
    - 操作注意事项:避免摔落或撞击;避免使用刷子清洁电路板;避免直接暴露在阳光下。

    产品特点和优势


    WA-SNSN Miniature Snap-In Spacer Snap Locking 具有以下独特功能和优势:
    - 紧凑设计:适用于有限空间内的安装。
    - 高可靠性:经过严格测试,确保在各种条件下都能正常工作。
    - 耐高温:能够在 -30°C 到 +85°C 的温度范围内稳定工作。
    - 阻燃性:符合 UL94 V-2 阻燃标准,提高安全性。
    - 环保材料:无卤素,符合 RoHS 和 REACH 认证要求。

    应用案例和使用建议


    该产品广泛应用于消费电子、工业控制、医疗设备等领域。例如,在工业自动化设备中,可以用来固定和支持多个电路板,保证其可靠运行。对于用户来说,建议在组装过程中注意以下几点:
    - 确保钻孔直径与产品钻孔直径一致。
    - 安装时避免过度扭力导致损坏。
    - 清洁时尽量采用气枪或其他非接触方式,避免刷子刮伤。

    兼容性和支持


    WA-SNSN Miniature Snap-In Spacer Snap Locking 可以与其他标准面板组件无缝配合,满足不同的安装需求。厂商提供了详细的安装指导和技术支持,包括在线帮助文档和客户热线服务。

    常见问题与解决方案


    - 问题 1:产品出现松动现象。
    - 解决方案:检查钻孔直径是否合适,重新安装并施加适当的扭矩。
    - 问题 2:产品在高温环境下失效。
    - 解决方案:确保工作温度不超过最大允许值,如需更高温度环境,建议咨询厂商获取专门解决方案。
    - 问题 3:产品表面出现斑点。
    - 解决方案:这是由于电镀过程中的清洗和干燥造成的,不影响存储和处理。

    总结和推荐


    综上所述,WA-SNSN Miniature Snap-In Spacer Snap Locking 在设计、性能和适用性方面都表现出色,适用于多种电子设备的应用场景。其紧凑的设计、高可靠性、宽温度范围和环保材料使其在市场上具有较高的竞争力。对于需要在狭小空间内提供可靠支撑的项目,我们强烈推荐使用此产品。

709670200参数

参数
长*宽*高 27.2mm(长度)*27.6mm(高度)
安装方式 卡锁安装
零件状态 在售
包装方式 袋装

709670200厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

709670200数据手册

厂牌 PDF简要描述 下载
WURTH 原型开发工具 WURTH 709670200 709670200数据手册
