580060720008

产品分类: 贴片电阻
厂牌: WURTH
产品描述: 10mΩ ±1% 500mW ±100ppm/℃ 0805 贴片安装 2mm*1.25mm*320μm
供应商型号: 4050740
供应商: 海外现货
标准整包数: 10

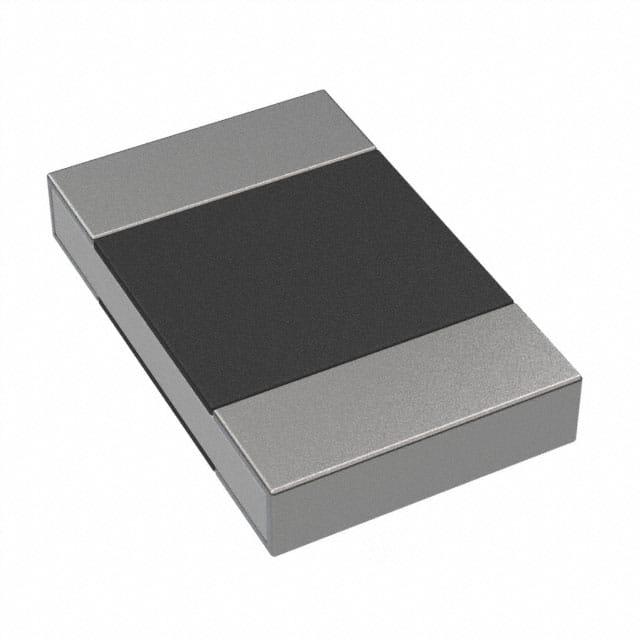

WURTH 贴片电阻 580060720008

580060720008概述

    高质量电子元器件技术手册:WRIS-PSMB 金属板电阻

    产品简介


    WRIS-PSMB 是一款由 Würth Elektronik eiSos GmbH & Co. KG 设计和开发的金属板电阻器。这款电子元器件专为通用电子设备设计,具备高精度和可靠性,适用于多种电子应用。其独特的设计使其能够在严苛的工作环境中稳定运行,是电力管理、信号调节等领域不可或缺的组件。

    技术参数


    | 参数 | 规格 | 单位 |
    |
    | 尺寸 | 0.8 x 0.5 mm
    | 推荐焊盘尺寸 | 1.0 x 0.8 mm(焊盘1)
    2.7 mm(焊盘2)
    1.36 mm(焊盘3)
    | 阻值 | 10 mΩ
    | 额定功率 | 0.5 W(@ 70°C)
    | 温度系数 | -100 到 +100 ppm/°C
    | 额定电流 | 7.07 A
    | 额定电压 | 70.7 mV
    | 元件类型 | Fe - Cr
    | 电阻技术 | 金属板电阻
    | 工作温度范围 | -55 至 +155°C
    | 存储条件 | 5°C - 35°C;25% - 75% RH
    | 潮湿敏感等级 | 1

    产品特点和优势


    1. 高精度:阻值精度高达±1%,确保精确的电流和电压控制。
    2. 高可靠性:额定功率和电流高,能够在广泛的温度范围内保持稳定的性能。
    3. 良好的温度适应性:-55°C至+155°C的工作温度范围,适用于各种严苛环境。
    4. 优秀的热管理能力:具有良好的散热性能,避免过热损坏。
    5. 符合环保标准:符合REACH和RoHS标准,保证产品安全无害。

    应用案例和使用建议


    - 电源管理:用于开关电源中,进行精确的电流检测和电压调节。
    - 信号调理:应用于信号调理电路中,确保信号的准确性。
    - PCB设计建议:
    - 确保焊盘尺寸合适,以便正确焊接。
    - 设计合适的引脚间距,避免机械应力对电阻的影响。
    - 注意焊接过程中使用的助焊剂种类,选择适合的助焊剂以保证焊接质量。

    兼容性和支持


    - 兼容性:与市面上常见的SMT工艺兼容,可与多数标准电路板兼容。
    - 技术支持:Würth Elektronik提供详细的技术文档和售后服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 电阻值漂移:定期校准电阻值,确保准确度。
    2. 焊接不良:使用正确的焊接工艺,确保助焊剂用量适中,避免过度或不足。
    3. 过热:注意散热设计,确保工作温度不超过最大允许值。

    总结和推荐


    总体而言,WRIS-PSMB 金属板电阻器以其高精度、可靠性和广泛的工作温度范围,非常适合用于电源管理和信号调节等应用。我们强烈推荐在需要高精度和高可靠性要求的项目中使用此产品。请务必遵循手册中的指导,确保正确使用和维护该产品。

580060720008参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*320μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

580060720008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

580060720008数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电阻 WURTH 580060720008 580060720008数据手册

580060720008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.5483
100+ ¥ 4.0752
500+ ¥ 4.0025
1000+ ¥ 4.0025
2500+ ¥ 3.9297
5000+ ¥ 3.9297
25000+ ¥ 3.9297
50000+ ¥ 3.9297
库存: 8322
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 45.48
