860010572002

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 10μF 35V ±20% 2000h@ 85°C 112.2mA@ 100kHz,66mA@ 120Hz 通孔安装 5mm(长度)*12.5mm(高度)
供应商型号: 10B-2465699-4
供应商: 国内现货
标准整包数: 5

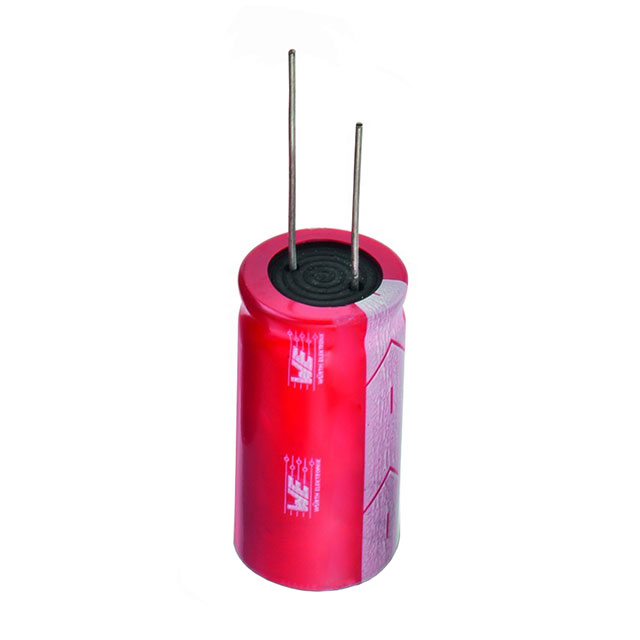

WURTH 铝电解电容 860010572002

860010572002概述

    高质量文章:WCAP-ATG8铝电解电容器技术手册

    1. 产品简介


    WCAP-ATG8铝电解电容器是一款专为通用电子设备设计的电容产品。这款电容器的主要功能是提供电能存储与释放的能力,在电子电路中起到稳定电压、滤波等作用。它广泛应用于电源管理、电机驱动、工业控制等多个领域。

    2. 技术参数


    - 尺寸:5.0 mm × 11.0 mm
    - 引脚直径:±0.02 mm
    - 电容量:10 μF(容差±20%)
    - 额定电压:35 V (DC)
    - 漏电流:最大值 3.5 μA
    - 损耗因子:最大值 12%
    - 纹波电流:最大值 66 mA(120 Hz, 85°C)

    3. 产品特点和优势


    WCAP-ATG8具有以下显著特点:
    - 高可靠性:设计寿命长,适合长时间稳定运行。
    - 宽工作温度范围:可以在-40°C至+85°C的温度范围内正常工作。
    - 良好的纹波电流承受能力:支持高达66 mA的纹波电流,适用于多种负载条件。
    - 出色的散热性能:即使在高频环境下也能保持稳定的工作状态。
    这些特点使得WCAP-ATG8成为市场上极具竞争力的产品之一。

    4. 应用案例和使用建议


    WCAP-ATG8特别适用于需要长期稳定工作的电子设备,如开关电源、逆变器和驱动器。以下是一些具体的应用建议:
    - 选择合适的焊点布局:建议使用推荐的孔洞图案,以确保最佳的安装效果。
    - 注意散热管理:尽管该电容器具有良好的散热性能,但在高负荷条件下,仍需关注散热问题。
    - 避免机械应力:不要对引脚或终端施加过大的力,以防损坏。

    5. 兼容性和支持


    WCAP-ATG8与常见的焊接工艺兼容,无论是无铅还是锡铅焊接。厂商提供了详细的焊接指导文档,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - Q: 如何避免电容器反接?
    A: 在电容器两端标注了正负极标志,应按照正确方向安装。

    - Q: 如何处理过电压问题?
    A: 严格控制工作电压不超过额定电压,以防止内部泄漏电流激增。

    - Q: 如何维护电容器?
    A: 定期检查电容器外观和电气特性,一旦发现异常应及时更换。

    7. 总结和推荐


    综上所述,WCAP-ATG8铝电解电容器是一款性能卓越、适应性强的产品。它不仅具备长寿命和高可靠性,还提供了广泛的适用性。因此,对于需要高质量电容解决方案的项目,强烈推荐使用WCAP-ATG8铝电解电容器。

860010572002参数

参数
电容值 10μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 112.2mA@ 100kHz,66mA@ 120Hz
长*宽*高 5mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

860010572002厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

860010572002数据手册

厂牌 PDF简要描述 下载
WURTH 铝电解电容 WURTH 860010572002 860010572002数据手册

860010572002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 0.619
500+ ¥ 0.5382
1000+ ¥ 0.5196
2000+ ¥ 0.5096
20000+ ¥ 0.469
库存: 445
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 154.75
直接购买
加入购物车
