875115252003

产品分类: 铝电解电容
厂牌: WURTH
产品描述: 470μF 10V ±20% 11mΩ 2000h@ 105°C 240mA@ 120Hz,4.8A@ 100kHz 贴片安装 8.3mm*8.3mm*8.7mm
供应商型号: 2466689
供应商: 海外现货
标准整包数: 1

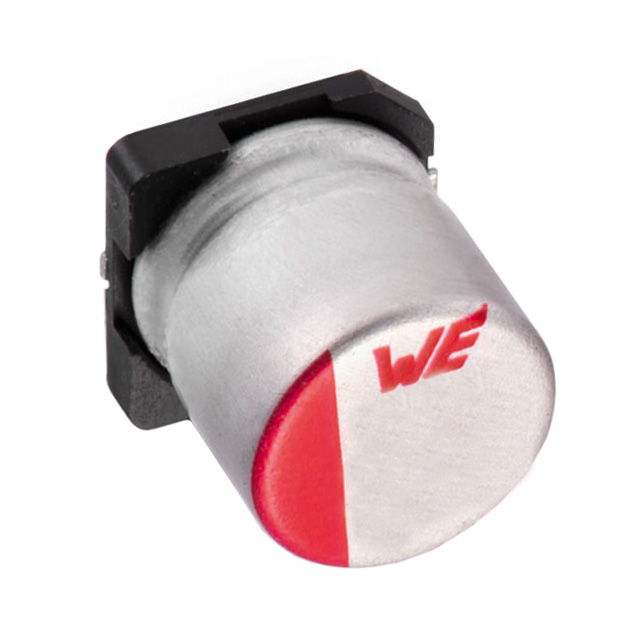

WURTH 铝电解电容 875115252003

875115252003概述

    铝聚合物电容器技术手册

    1. 产品简介


    铝聚合物电容器(Aluminum Polymer Capacitors)是一种广泛应用于各种电子设备中的电子元器件。这些电容器以其高容量、低ESR(等效串联电阻)和良好的频率响应而闻名。本款电容器特别适用于需要高能量密度和良好滤波特性的电路,例如电源管理和滤波电路。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(长x宽) | 8.0 mm x 8.7 mm |
    | 容量(C) | 470 µF ±20% |
    | 额定电压(VR) | 10 V (DC) |
    | 浪涌电压(VS) | 11.5 V (DC),1000次循环 |
    | 泄漏电流(ILeak) | 940 µA (最大) |
    | 损耗因子(DF) | 8% (最大) @ 0.25 V/ 120 Hz |
    | 纹波电流(Iripple)| 4800 mA (最大) @ 100 kHz |
    | ESR(RESR) | 11 mΩ (最大) @ 0.25 V/ 100 kHz |
    | 工作温度 | -55°C 至 +105°C |
    | 储存条件 | 5°C 至 +35°C;10% 至 75% RH |

    3. 产品特点和优势


    本款铝聚合物电容器具有以下几个显著特点:
    - 高容量:470 µF 的大容量,适合需要高能量存储的应用。
    - 低ESR:11 mΩ 的低等效串联电阻,有助于提高滤波效果并减少热量产生。
    - 高耐温性:能够在极端温度环境下正常工作,满足工业和汽车应用需求。
    - 可靠性高:经过严格的耐久性和湿度抵抗测试,确保长期稳定运行。
    - 符合RoHS和REACH标准:无卤素,环保安全。

    4. 应用案例和使用建议


    应用场景:
    - 电源管理:适用于开关电源、DC-DC转换器等场合。
    - 滤波电路:用于音频放大器、通信设备等高频信号处理系统。
    - 汽车电子:满足汽车电子系统的严格要求,如车载音响、车身控制模块等。
    使用建议:
    - 设计时考虑散热:由于纹波电流会产生热量,建议合理设计散热路径以保持温度在允许范围内。
    - 确保正确的极性:正确连接电容器,避免反向电压导致损坏。
    - 定期检查:在长期存储后,建议先施加一定时间的直流工作电压以恢复电容器性能。

    5. 兼容性和支持


    本产品适用于SMT贴片工艺,且已通过IPC/ JEDEC J-STD-020E标准认证。厂商提供详尽的技术支持和维护服务,包括但不限于:
    - 技术文档
    - 软件工具
    - 客户支持

    6. 常见问题与解决方案


    问题1:电容器的容量衰减过快?
    - 解决方法:检查是否长时间超过额定电压工作或受到过高温度的影响。如有必要,可更换为更适合的型号。
    问题2:发现纹波电流异常增大?
    - 解决方法:确保所使用的电路不会超出电容器的最大纹波电流限制,同时检查是否有其他因素影响纹波电流。
    问题3:无法找到合适的封装尺寸?
    - 解决方法:联系厂商获取更多规格和定制选项。

    7. 总结和推荐


    本款铝聚合物电容器凭借其高容量、低ESR和广泛的适用范围,非常适合在电源管理和滤波电路中使用。鉴于其可靠性和多功能性,强烈推荐用于需要高性能和稳定性的电子产品。购买前请务必与厂商确认所有使用条件是否符合要求,以确保最佳性能。

875115252003参数

参数
电容值 470μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 11mΩ
工作寿命 2000h@ 105°C
纹波电流 240mA@ 120Hz,4.8A@ 100kHz
长*宽*高 8.3mm*8.3mm*8.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
