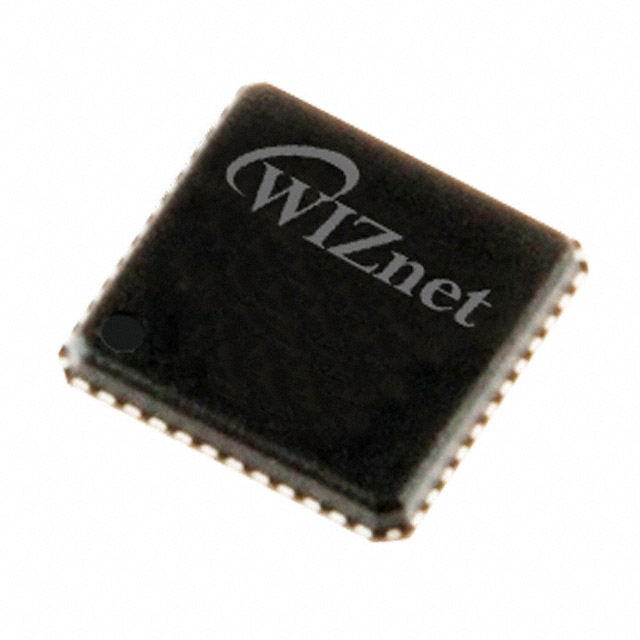

W5200

产品分类: 以太网芯片
厂牌: WIZNET
产品描述: WIZnet Inc 以太网控制器, 48引脚, QFN封装
供应商型号: 30C-W5200 48-QFN(7X7)
供应商: 云汉优选
标准整包数: 1
WIZNET 以太网芯片 W5200

W5200概述

    # iEthernet W5200 技术手册

    1. 产品简介


    iEthernet W5200 是由 WIZnet 公司开发的一款嵌入式以太网控制器芯片,它通过 SPI(串行外设接口)实现互联网连接。W5200 主要用于需要单芯片实现 TCP/IP 堆栈、10/100 Mbps 以太网 MAC 和 PHY 的嵌入式系统。它的核心优势在于简化互联网连接过程,适用于智能家居、工厂自动化、医疗监控设备等广泛应用领域。

    2. 技术参数


    工作特性
    - 支持硬连线 TCP/IP 协议:TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE、以太网
    - 同时支持 8 个独立套接字
    - 集成 32K 字节内部缓冲区作为数据通信内存
    - 内置 10BaseT/100BaseTX 以太网物理层
    - 支持自动协商(全双工/半双工,10/100Mbps)
    - 支持自动 MDI/MDIX
    - 支持 ADSL 连接(使用 PPPoE 协议和 PAP/CHAP 认证模式)
    电气特性
    - 3.3V 操作,兼容 5V I/O 信号
    - 无铅封装
    - 使用 48 引脚 QFN 封装
    - 电源消耗:
    - 功耗模式下支持 WOL(唤醒网络)
    - 支持高速串行外设接口(SPI MODE 0, 3)
    - 支持全/半双工模式
    - 支持 10/100 Mbps 网速
    - 绝对最大额定值:
    - 最高工作电压:3.3V
    - 最大工作温度:25°C
    - DC 特性:
    - 功耗:在 3.3V 电源下为 125mW
    - AC 特性:
    - 重置时间:最小 2 微秒
    - 晶振特性:25MHz 晶振输入输出
    - SPI 时序:参见相关章节

    3. 产品特点和优势


    W5200 具有以下独特功能和优势:
    - 简化开发流程:集成硬连线 TCP/IP 协议栈,使得实现复杂以太网控制变得更加简单。
    - 多任务处理能力:支持最多 8 个独立套接字,可以同时进行多个数据传输任务。
    - 低功耗设计:提供 WOL 和功耗模式,有效降低系统的功耗。
    - 丰富的功能集:支持多种网络协议和自动协商功能,方便集成到不同的应用环境中。

    4. 应用案例和使用建议


    W5200 广泛应用于各类嵌入式系统,例如:
    - 家庭网络设备:机顶盒、PVR、数字媒体适配器
    - 工业自动化:工厂和楼宇自动化系统
    - 医疗设备:医疗监测设备
    - 安防系统:数字录像机、网络摄像头、自助服务终端
    使用建议:
    - 在实际应用中,需根据具体的网络环境选择合适的配置,如网络速度、工作模式等。
    - 考虑到功耗问题,可以利用 W5200 的 WOL 和功耗模式来优化系统整体能耗。
    - 针对不同应用需求,合理分配内部缓冲区资源,确保数据传输效率。

    5. 兼容性和支持


    W5200 支持多种网络协议,并具有广泛的互操作性。芯片提供了标准的 SPI 接口,可轻松与外部 MCU 集成。厂商 WIZnet 提供了详尽的技术文档和支持,以帮助开发者顺利进行产品开发和调试。

    6. 常见问题与解决方案


    常见问题:
    - 如何设置 W5200 的初始配置?
    - 如何在 W5200 上启用 WOL 功能?
    解决方案:
    - 参考手册中提供的初始化步骤和配置指南。
    - 查看数据手册中关于 WOL 功能的详细说明,按照指定的方法进行设置。

    7. 总结和推荐


    iEthernet W5200 是一款高度集成且功能强大的嵌入式以太网控制器芯片。其卓越的性能、易用性以及广泛的应用场景使其成为各种嵌入式系统的理想选择。对于需要简化互联网连接过程且追求高效能的开发者来说,W5200 是一个值得推荐的产品。

W5200参数

参数
数据速率 10Mbps,100Mbps
收发器数量 -
最大工作供电电压 3.63V
最小工作供电电压 2.97V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-48
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

W5200厂商介绍

WIZnet是一家韩国公司,专注于提供网络通信解决方案,特别是嵌入式网络模块和网络处理器。公司的主要产品包括W5500、W5100、W7500等系列的以太网控制器和WIZ820io、WIZnet IoT模块等物联网解决方案。

WIZnet的产品主要分为以下几类:
1. 以太网控制器:提供网络通信功能,适用于需要网络连接的各种嵌入式系统。
2. 物联网模块:集成了网络通信和传感器接口,适用于物联网设备。
3. 网络处理器:提供更高级的网络功能,如路由、NAT等。

WIZnet的产品广泛应用于智能家居、工业自动化、医疗设备、安防监控等领域。其优势在于:
1. 易于集成:提供丰富的开发工具和库,方便开发者快速开发。
2. 性能稳定:产品经过严格测试,确保在各种环境下都能稳定工作。
3. 技术支持:提供专业的技术支持,帮助客户解决开发中遇到的问题。
