首页  >  产品百科  >  W25Q32JVUUIQ

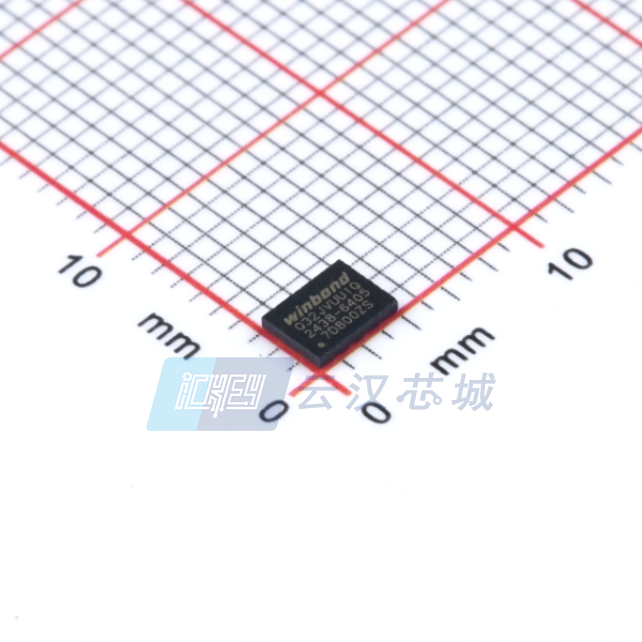

W25Q32JVUUIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: Serial Flash memory
供应商型号: 26M-W25Q32JVUUIQ
供应商: 云汉优选
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q32JVUUIQ

W25Q32JVUUIQ概述


    产品简介


    W25Q32JV 32M-bit串行闪存
    W25Q32JV是Winbond公司推出的一款32M-bit串行闪存,专为工业及工业增强级应用设计。该产品支持标准串行外设接口(SPI)、双输出SPI和四输出SPI等多种模式。它不仅适用于代码阴影化(Code Shadowing)和直接从闪存执行代码(Execute in Place, XIP),还广泛应用于语音、文本和数据存储领域。该闪存在2.7V到3.6V电压范围内工作,电流消耗低至1μA,适合对空间、引脚数量和功耗有限制的应用场景。

    技术参数


    - 存储容量: 32M-bit / 4M字节
    - 供电范围: 2.7V至3.6V
    - 工作电流: 低至1μA(休眠模式)
    - 工作温度范围: 工业级:-40°C 至 +85°C;工业增强级:-40°C 至 +105°C
    - 数据保持时间: >20年
    - 擦写次数: 每个扇区至少100,000次
    - 支持的最大时钟频率: 133MHz(单线模式);等效于266MHz(双线模式);等效于532MHz(四线模式)

    产品特点和优势


    1. 高性能: 支持高达133MHz的单线SPI时钟频率,且能通过双线和四线模式达到更高的等效速率。
    2. 低功耗: 典型休眠模式下电流消耗仅1μA,非常适合电池供电设备。
    3. 灵活的架构: 采用4KB小扇区设计,便于灵活管理数据和参数存储。
    4. 高效读取: 提供“连续读取”功能,读取效率高。
    5. 先进的安全特性: 包括软件和硬件写保护,提供OTP保护、块/扇区保护以及64位唯一序列号。
    6. 封装选择多样: 提供多种封装形式,如SOIC、VSOP、WSON、XSON、USON和TFBGA,方便不同应用场景选择。

    应用案例和使用建议


    应用案例:
    - 物联网设备: 由于其低功耗和灵活的数据管理能力,W25Q32JV特别适合物联网(IoT)设备中存储传感器数据和配置信息。
    - 嵌入式系统: 在嵌入式系统中,它可以用于执行代码直接从闪存运行(XIP)和存储用户数据。
    使用建议:
    - 初始化配置: 使用`Release Power-down / Device ID`指令来唤醒设备,随后进行必要的配置。
    - 数据管理: 考虑到其4KB的小扇区设计,合理规划数据的组织方式,确保高效利用存储空间。

    兼容性和支持


    W25Q32JV支持JEDEC标准的制造商和设备ID,与大部分标准SPI接口兼容。Winbond公司提供了全面的技术支持,包括硬件/软件文档、样品请求和技术咨询服务。客户可通过联系Winbond获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方案: 确保正确设置电源电压和启动序列,使用`Power-down`指令后再使用`Release Power-down / Device ID`指令来重新启动设备。
    2. 问题: 数据读写错误频繁发生。
    - 解决方案: 检查并确认正确的时钟频率和信号电平设置,确保与主机的兼容性。同时检查是否有硬件层面的问题,如信号干扰或电源波动。

    总结和推荐


    W25Q32JV凭借其高性能、低功耗、丰富的功能和多样的封装选择,在工业应用中表现出色。其独特的特性使其成为代码执行、数据存储和安全保护的理想选择。总体而言,我们强烈推荐W25Q32JV作为高可靠性工业应用的理想存储解决方案。

W25Q32JVUUIQ参数

参数
最大时钟频率 -
最大工作供电电压 -
最小工作供电电压 -
组织 -
数据总线宽度 -
接口类型 -
存储容量 -
最大供电电流 -
通用封装 USON-8

W25Q32JVUUIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JVUUIQ W25Q32JVUUIQ数据手册

W25Q32JVUUIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1521
10+ ¥ 1.975
100+ ¥ 1.771
500+ ¥ 1.5633
1000+ ¥ 1.45
库存: 4785
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 2.15
直接购买
加入购物车
