AT45DB161E-SSHD-B

产品分类: 闪存(Flash)
产品描述: 2.5V 3.6V 85MHz SPI SOIC-8 贴片安装
供应商型号: TOM-AT45DB161E-SSHD-B
供应商: 海外现货
标准整包数: 100

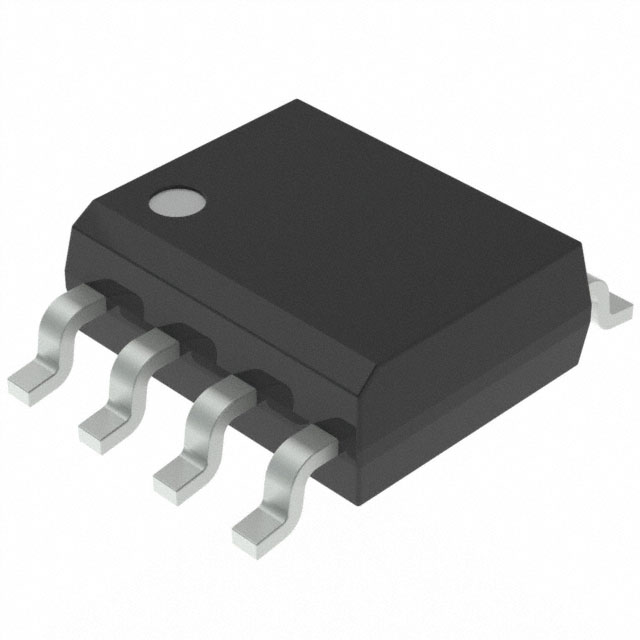

MICROCHIP TECHNOLOGY 闪存(Flash) AT45DB161E-SSHD-B

AT45DB161E-SSHD-B概述

    Atmel AT45DB161E: A Comprehensive Guide

    1. 产品简介


    Atmel AT45DB161E是一款专为数字语音、图像、程序代码及数据存储应用设计的2.3V至3.6V供电的串行接口顺序访问闪存。这款产品还支持RapidS串行接口,适用于需要极高运行速度的应用场景。AT45DB161E具备17,301,504位的存储容量,组织为4,096页,每页512字节或528字节。除了主内存外,AT45DB161E还包括两个512/528字节的SRAM缓冲区。这些缓冲区允许在重编程主内存时接收数据,显著提高系统写入连续数据流的能力。

    2. 技术参数


    - 电源电压:单个2.3V至3.6V或2.5V至3.6V电源
    - 接口:兼容SPI(Serial Peripheral Interface)
    - SPI模式:支持SPI模式0和模式3
    - RapidS操作:支持Atmel RapidS操作
    - 最大时钟频率:高达85MHz
    - 低功耗读取:最高可达10MHz
    - 时钟到输出延迟:最大6ns
    - 用户可配置的页面大小:512或528字节,默认为528字节
    - SRAM缓冲区:两个独立的512/528字节SRAM缓冲区
    - 程序选项:支持字节/页面编程
    - 擦除选项:支持页面擦除、块擦除、扇区擦除和芯片擦除
    - 保护特性:支持软件和硬件数据保护,如单独扇区保护和锁定
    - 数据保持时间:20年
    - 耐久性:每页最小100,000次编程/擦除循环
    - 工作温度范围:工业级全温度范围
    - 绿色包装:符合RoHS标准,提供8引脚SOIC、8引脚超薄DFN、9球CBGA封装

    3. 产品特点和优势


    - 高速操作:支持高达85MHz的快速读取操作
    - 低功耗:在多种工作状态下具有低功耗特性
    - 灵活的数据管理:可配置的页面大小,多个擦除选项
    - 高级保护特性:包括单独扇区保护和锁定功能
    - 易于重新编程:无需高输入电压即可实现现场重编程
    - 可靠性高:采用简单的顺序访问方式,减少活跃引脚数量,简化硬件布局

    4. 应用案例和使用建议


    - 数字语音处理:适用于手机、录音机等需要高效存储和读取的设备
    - 图像处理:可用于数码相机、监控系统等
    - 程序代码存储:嵌入式系统的固件存储
    - 数据存储:物联网设备的数据缓存
    - 优化方案:在连续读取操作中,优先使用Continuous Array Read命令以获得更高的效率

    5. 兼容性和支持


    - 接口兼容性:与多种主机处理器兼容
    - 厂商支持:提供详尽的技术文档、应用指南和开发工具
    - 维护信息:技术支持和售后服务保障

    6. 常见问题与解决方案


    - 问题一:无法正常启动
    - 解决办法:检查电源电压是否正确,确保所有连接都稳固
    - 问题二:读取错误
    - 解决办法:确认正确的命令序列和地址格式
    - 问题三:数据保护失效
    - 解决办法:检查WP引脚状态,确保没有被意外拉低

    7. 总结和推荐


    Atmel AT45DB161E凭借其高效、可靠的特性,在数字语音、图像处理及嵌入式系统等领域展现出强大的竞争力。它提供灵活的编程和擦除选项、先进的数据保护机制以及宽泛的工作温度范围,使其成为众多应用的理想选择。我们强烈推荐使用此产品,特别是在对低功耗、高性能要求较高的应用场景中。

AT45DB161E-SSHD-B参数

参数
最大时钟频率 85MHz
最大工作供电电压 3.6V
最小工作供电电压 2.5V
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 -
最大供电电流 -
通用封装 SOIC-8
安装方式 贴片安装
零件状态 停产
包装方式 管装

AT45DB161E-SSHD-B厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT45DB161E-SSHD-B数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 闪存(Flash) MICROCHIP TECHNOLOGY AT45DB161E-SSHD-B AT45DB161E-SSHD-B数据手册

AT45DB161E-SSHD-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
