AT29C257-12JI

产品分类: 闪存(Flash)
产品描述: 256 kbit 32 k x 8 4.5V 50mA 5.5V Parallel 8bit PLCC-32 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 闪存(Flash) AT29C257-12JI

AT29C257-12JI概述

    AT29C257闪存芯片技术手册

    1. 产品简介


    AT29C257是一种专为系统内可编程和擦除只读存储器(PEROM)设计的电子元器件。其主要特点在于快读访问时间、5伏编程能力、页编程操作和多种保护机制。AT29C257广泛应用于嵌入式系统、消费电子产品以及工业控制等领域,是替代AT29C010A和AT29C512的理想选择。

    2. 技术参数


    - 快读访问时间: 70ns
    - 单次编程时间: 10ms
    - 芯片擦除时间: 10ms
    - 支持电源电压: 5V ± 10%
    - 最大电流: 50mA (Active)
    - 静态电流: 300µA (CMOS)
    - 耐久性: > 10,000次循环
    - 输入输出兼容性: CMOS 和 TTL 兼容
    - 工作温度范围: -55°C 到 +125°C

    3. 产品特点和优势


    - 快速读写能力: 70ns的快读访问时间和10ms的编程时间,使其适用于高速数据处理需求。
    - 低功耗设计: 仅需50mA的活跃电流和300µA的静态电流,符合现代节能要求。
    - 多重保护机制: 包括硬件和软件数据保护,保证数据安全和可靠性。
    - 方便的系统升级: 与AT29C010A和AT29C512管脚兼容,便于系统升级。

    4. 应用案例和使用建议


    - 嵌入式系统: 可用于固件更新,快速响应用户需求变化。
    - 消费电子产品: 如智能家电中的数据存储和配置管理。
    - 工业控制: 在工业控制系统中用于实时数据采集和处理。
    使用建议:
    - 确保在编程过程中遵循正确的时序,特别是WE和CE的高到低过渡时间不得超过150µs。
    - 定期检查系统以确保数据保护设置正确,避免数据丢失。

    5. 兼容性和支持


    AT29C257与AT29C010A和AT29C512管脚兼容,易于进行系统升级。Atmel公司提供全面的技术支持和维护服务,包括产品手册和应用指南。

    6. 常见问题与解决方案


    - 问题: 编程过程中数据未正确写入。
    - 解决方案: 检查编程时序是否正确,确保WE和CE信号的过渡时间满足要求。
    - 问题: 数据保护模式启用后无法禁用。
    - 解决方案: 执行正确的软件保护禁用算法,并确保在禁用过程中所有命令正确无误。

    7. 总结和推荐


    综上所述,AT29C257是一款高性能、低功耗的Flash存储器,适合需要快速读写能力和多级数据保护的应用场合。其广泛的温度适应性和优秀的耐久性使其成为各种工业和消费电子产品中的理想选择。强烈推荐在相关应用中使用此产品。

AT29C257-12JI参数

参数
接口类型 Parallel
存储容量 256 kbit
最大供电电流 50mA
最大时钟频率 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
组织 32 k x 8
数据总线宽度 8bit

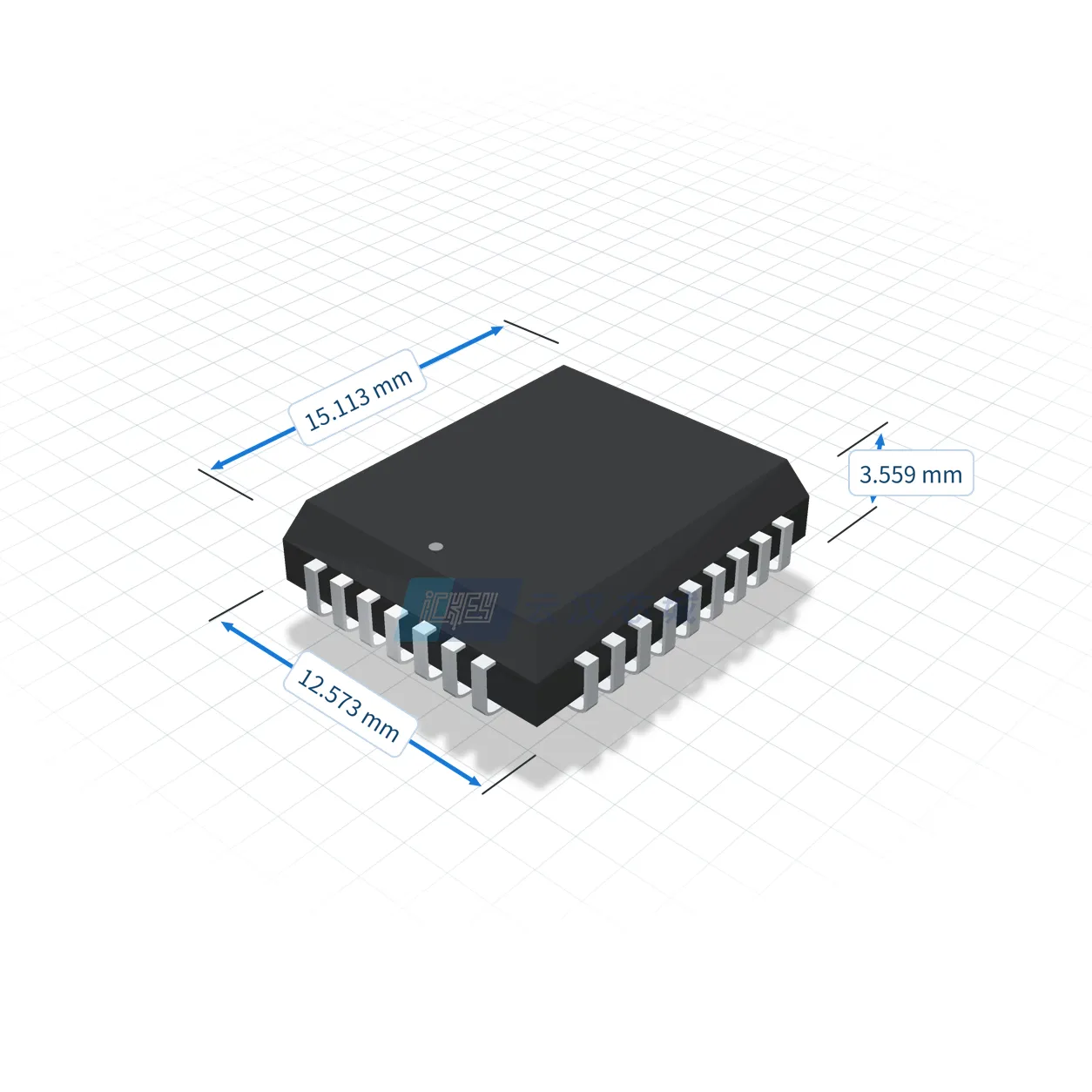

通用封装 PLCC-32
安装方式 贴片安装
包装方式 卷带包装

AT29C257-12JI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT29C257-12JI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 闪存(Flash) MICROCHIP TECHNOLOGY AT29C257-12JI AT29C257-12JI数据手册
