W25Q64JVTCIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 64Mb (8M x 8) 2.7V 25mA 3.6V 133MHz SPI BGA 贴片安装 8mm(长度)*6mm(宽度)
供应商型号: W25Q64JVTCIQ TFBGA-24(6X8)
供应商: 期货订购
标准整包数: 480

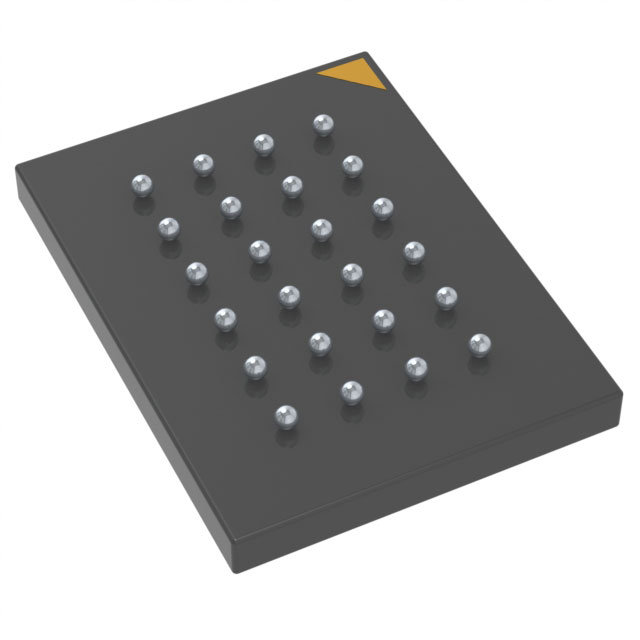

WINBOND/台湾华邦 闪存(Flash) W25Q64JVTCIQ

W25Q64JVTCIQ概述

    # W25Q64JV 64M-bit串行闪存技术手册

    1. 产品简介


    W25Q64JV是一款64兆位(64M-bit)的串行闪存存储器,专为需要有限空间、引脚数和功率的应用设计。它属于Winbond的25Q系列,提供比普通串行闪存更高的灵活性和性能。W25Q64JV适用于代码阴影处理、直接从双/四SPI执行代码(XIP)、以及存储语音、文本和数据等多种用途。该器件在2.7V至3.6V电源电压下运行,最低待机电流仅为1μA。所有设备均采用节省空间的封装形式。
    主要特点
    - 存储容量:64M-bit(8M字节)
    - 接口支持:标准SPI、双SPI和四SPI
    - 工作电压范围:2.7V至3.6V
    - 工作温度范围:-40°C至+85°C(工业级);-40°C至+105°C(扩展工业级)

    2. 技术参数


    以下是W25Q64JV的主要技术规格:
    | 参数名称 | 规格值 |

    | 存储容量 | 64M-bit |
    | 接口支持 | SPI, Dual SPI, Quad SPI |
    | 电源电压范围 | 2.7V~3.6V |
    | 待机电流 | <1μA |
    | 数据保持时间 | >20年 |
    | 编程/擦除周期次数 | ≥10万次 |
    | 时钟频率 | 最高133MHz |

    3. 产品特点和优势


    W25Q64JV具有以下显著特点和优势:
    - 高性能:最高可达133MHz的单/双/四SPI时钟速度,以及266MHz/532MHz等效的双/四SPI性能。
    - 低功耗:典型待机电流<1μA,适合电池供电设备。
    - 灵活架构:支持4KB扇区均匀擦除,每页可编程1至256字节。
    - 安全性:提供软件和硬件写保护功能,以及独特的64位序列号。
    - 紧凑封装:多种封装选项,如SOIC、WSON、XSON等,满足不同设计需求。

    4. 应用案例和使用建议


    W25Q64JV广泛应用于嵌入式系统、消费电子产品、工业控制等领域。例如,在物联网设备中,它可以用于存储固件升级文件或传感器数据。
    使用建议
    - 在选择封装时,根据PCB布局复杂度和个人偏好选择合适的封装类型。
    - 确保电源稳定,避免因电压波动导致的数据丢失。
    - 定期检查设备状态寄存器,确保正常工作。

    5. 兼容性和支持


    W25Q64JV与主流微控制器和其他外设高度兼容,支持标准SPI协议。厂商提供全面的技术支持和服务保障,包括但不限于文档下载、样品申请和技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法启动 | 检查供电电压是否符合要求,尝试重新上电 |
    | 数据读取错误 | 确认正确的指令序列,检查连接线路 |

    7. 总结和推荐


    综上所述,W25Q64JV凭借其卓越的性能、可靠性及多功能性,在众多应用场合表现出色。对于需要高效能串行闪存解决方案的设计者而言,这是一款值得信赖的选择。我们强烈推荐此产品给寻求高性能、低功耗串行存储解决方案的专业人士使用。

W25Q64JVTCIQ参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 64Mb (8M x 8)
最大供电电流 25mA
最大时钟频率 133MHz
长*宽*高 8mm(长度)*6mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W25Q64JVTCIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q64JVTCIQ W25Q64JVTCIQ数据手册

W25Q64JVTCIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
