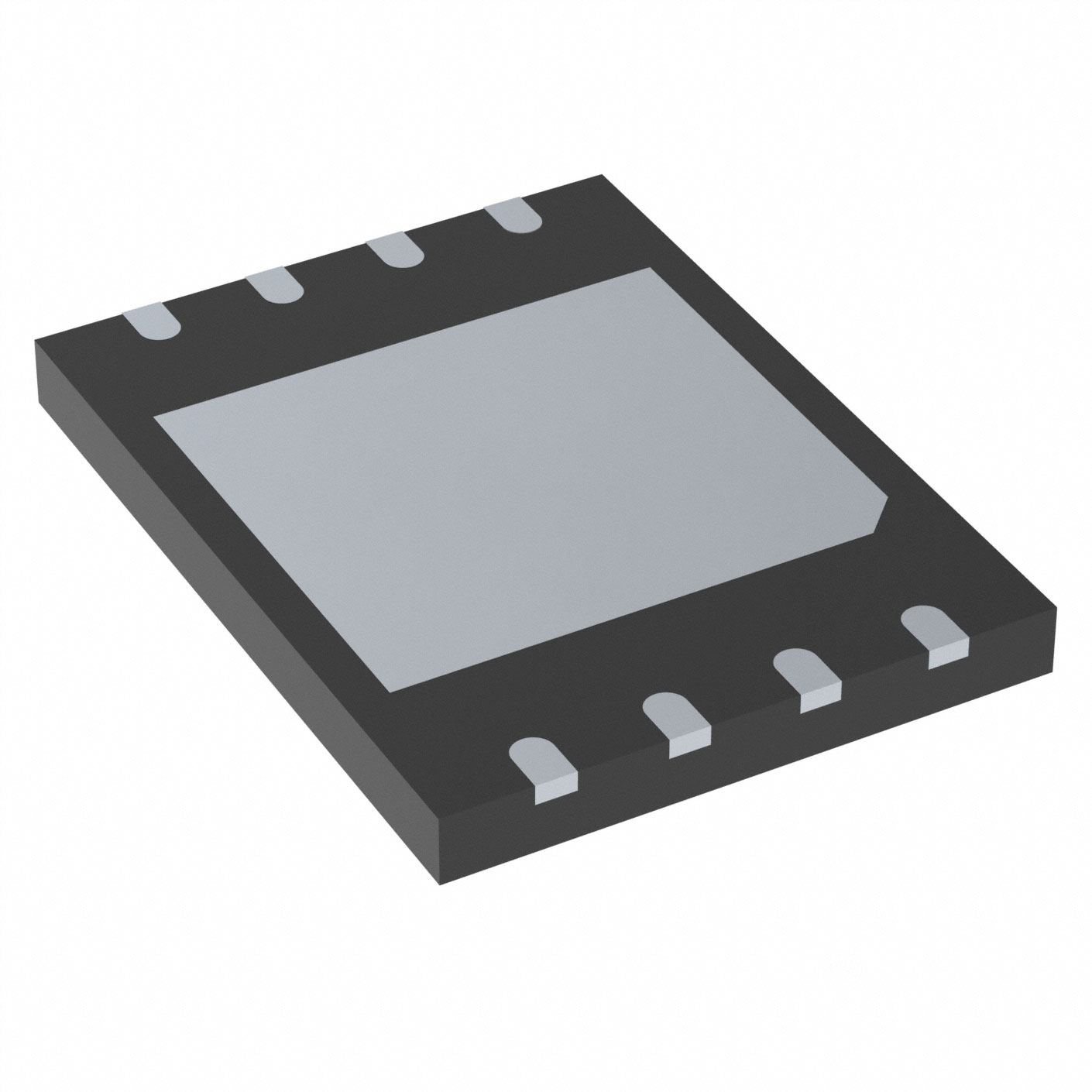

W25Q512JVEIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 512Mb (64M x 8) 64M x 8 2.7V 35mA 3.6V 133MHz SPI-Quad I/O 8bit WSON-8 贴片安装
供应商型号: 11MZ-W25Q512JVEIQ
供应商: 云汉优选
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q512JVEIQ

W25Q512JVEIQ概述

    W25Q512JV 512M-bit Serial Flash Memory

    产品简介


    W25Q512JV 是一款高密度的串行闪存,提供512M位(64M字节)的存储容量。它专为工业和工业增强级应用设计,具备标准、双输入/输出和四输入/输出的SPI接口。W25Q512JV 通过其高传输速率、低功耗和灵活的架构,适用于需要有限空间、引脚和电源的应用场合。例如,它可以用于代码阴影化、直接从串行接口执行代码(XIP)以及存储语音、文本和数据。

    技术参数


    - 存储容量:512M位(64M字节)
    - 电压范围:2.7V到3.6V
    - 最大时钟频率:标准/双/四SPI高达133MHz
    - 等效频率:双I/O 266MHz,四I/O 532MHz
    - 数据传输率:最高可达66MB/s
    - 程序擦除周期:最低100K次
    - 数据保持时间:超过20年
    - 工作温度范围:工业级 -40°C至+85°C,工业增强级 -40°C至+105°C
    - 页擦写能力:每页最多256字节
    - 擦除扇区大小:4KB、32KB和64KB
    - 存储单元:16,384个4KB可擦除扇区,1,028个64KB可擦除块

    产品特点和优势


    - 高性能:支持高达133MHz的标准/双/四SPI时钟,具有连续读取速率最高达66MB/s的能力。
    - 低功耗:在关机模式下,电流消耗低至1μA。
    - 灵活性:提供3或4字节地址模式,支持软件和硬件复位。
    - 安全特性:拥有软件和硬件写保护功能、电源锁定、特殊OTP保护以及多种阵列保护机制,保证数据安全。
    - 发现参数:支持SFDP寄存器,每个设备具有64位唯一ID。

    应用案例和使用建议


    W25Q512JV 可以广泛应用于各种嵌入式系统,如物联网设备、通信设备、存储系统等。对于需要快速数据传输的应用,可以利用其Quad I/O接口实现高速读取。在使用过程中,建议结合具体应用场景进行适当的配置,比如设置合适的SPI时钟频率,以充分利用其性能优势。同时,注意合理安排擦写操作,避免频繁操作导致的性能下降。

    兼容性和支持


    W25Q512JV 支持标准的SPI协议,兼容大多数现有的系统和设备。其支持的JEDEC标准制造商和设备ID,使得它易于集成到现有系统中。此外,厂商提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:如何进入4字节地址模式?
    - 解决方案:发送指令 `0xB7` 进入4字节地址模式。
    2. 问题:如何退出4字节地址模式?
    - 解决方案:发送指令 `0xE9` 退出4字节地址模式。
    3. 问题:如何实现数据连续读取?
    - 解决方案:使用快读命令 `0x0B` 或 `0x0C` 实现高速读取,具体取决于是否启用4字节地址模式。

    总结和推荐


    总体来说,W25Q512JV 是一款非常适合嵌入式系统的高密度串行闪存。其高传输速率、低功耗和灵活的架构使其成为许多应用的理想选择。无论是用于代码执行还是数据存储,W25Q512JV 都能提供出色的性能和安全保障。因此,强烈推荐此产品用于需要高性能和可靠性的应用场景。

W25Q512JVEIQ参数

参数
最大供电电流 35mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 64M x 8
数据总线宽度 8bit
接口类型 SPI-Quad I/O
存储容量 512Mb (64M x 8)
通用封装 WSON-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

W25Q512JVEIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q512JVEIQ W25Q512JVEIQ数据手册

W25Q512JVEIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.6667
10+ ¥ 25.4286
30+ ¥ 22.25
100+ ¥ 18.7368
500+ ¥ 17.8
库存: 225
起订量: 1 增量: 63
交货地:
最小起订量为:1
合计: ¥ 29.66
