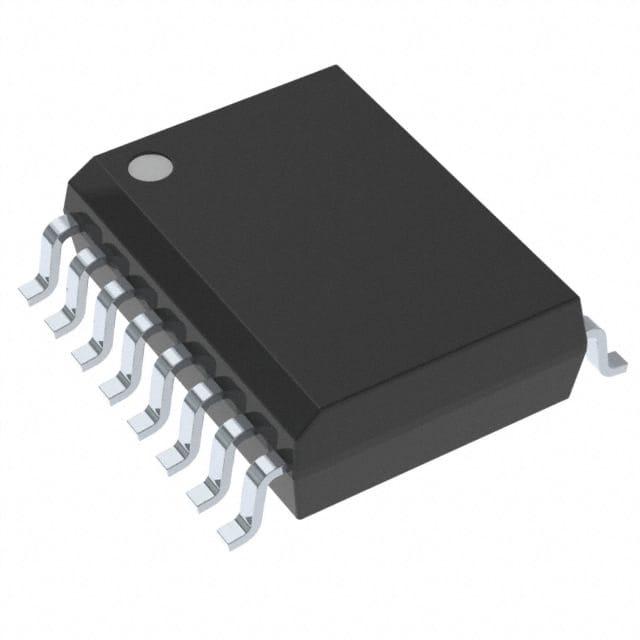

W25Q64JVSFIM

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 64Mb (8M x 8) 2.7V 25mA 3.6V 133MHz SPI SOP 贴片安装
供应商型号: 454-W25Q64JVSFIM
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q64JVSFIM

W25Q64JVSFIM概述

    # W25Q64JV 64M-bit Serial Flash Memory 技术手册解析

    产品简介


    W25Q64JV 是一款由 Winbond 推出的 64M-bit 串行闪存存储器,专为需要高效能和紧凑设计的应用场景而设计。它通过单线、双线和四线串行外设接口(SPI)提供高速数据传输,支持代码影射到 RAM 中运行,直接从 SPI 执行代码(XIP),以及储存语音、文本和数据等功能。W25Q64JV 非常适合需要小封装、低功耗且高性能的系统应用。
    主要功能
    - 提供 64M-bit 存储容量,即 8M 字节。
    - 支持标准 SPI、双 SPI 和四 SPI 模式。
    - 最高支持 133MHz 的单线 SPI 频率,双线和四线模式下等效频率分别为 266MHz 和 532MHz。
    - 数据保留时间超过 20 年,具有至少 100,000 次的编程擦除周期。
    - 提供灵活的分区架构,支持 4KB、32KB 和 64KB 的区块擦除。
    - 支持软件和硬件复位功能。
    应用领域
    - 嵌入式系统中的程序存储。
    - 数据记录与存储。
    - 物联网设备的数据缓存。
    - 工业控制及医疗设备的数据处理。

    技术参数


    以下是 W25Q64JV 的主要技术规格:
    | 参数 | 值 |

    | 存储容量 | 64M-bit (8M-byte) |
    | 工作电压 | 2.7V 至 3.6V |
    | 最大 SPI 时钟频率 | 单线:133MHz |
    双线:266MHz |
    四线:532MHz |
    | 擦写寿命 | ≥100,000 次 |
    | 数据保持时间 | >20 年 |
    | 温度范围 | -40°C 至 +85°C |
    | 或 -40°C 至 +105°C |

    产品特点和优势


    - 高性能:采用最新的 SPI 技术,支持高达 532MHz 的数据传输速率。
    - 低功耗:电源消耗最低可至 1μA,适用于便携式和电池供电设备。
    - 安全性:具备硬件和软件写保护机制,支持 OTP 保护和数组保护。
    - 灵活性:支持多种通信协议和不同的块大小擦除,适应各种复杂的应用需求。

    应用案例和使用建议


    应用案例
    - 在智能家居设备中作为固件存储,支持快速启动和实时更新。
    - 医疗监控设备中用于数据日志记录,确保长时间可靠的数据保存。
    使用建议
    - 在高负载环境下,建议启用擦写暂停和恢复功能以避免数据损坏。
    - 对于需要频繁擦写的场景,定期检查存储单元的状态有助于延长使用寿命。

    兼容性和支持


    W25Q64JV 支持与主流微控制器和处理器的无缝连接,确保良好的互操作性。Winbond 提供全面的技术支持和服务,包括开发工具、样片供应和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始化失败 | 确认所有引脚正确连接并重启设备。 |
    | 写入速度慢 | 检查是否启用了正确的 SPI 模式。 |
    | 数据丢失 | 定期进行擦写平衡以防止过早老化。 |

    总结和推荐


    W25Q64JV 以其卓越的性能、可靠性和易用性成为市场上极具竞争力的选择。它不仅满足了现代嵌入式系统的严格要求,还提供了丰富的安全特性和灵活的操作选项。对于需要高性能、高可靠性的存储解决方案的应用场景,强烈推荐使用 W25Q64JV。
    希望这篇解析能够帮助您更好地了解 W25Q64JV 的技术细节及其潜在价值。如需进一步咨询或订购,请联系 Winbond 官方渠道获取更多支持。

W25Q64JVSFIM参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 64Mb (8M x 8)
最大供电电流 25mA
最大时钟频率 133MHz
通用封装 SOP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

W25Q64JVSFIM数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q64JVSFIM W25Q64JVSFIM数据手册

W25Q64JVSFIM封装设计

查看详情并下载
Symbol
Footprint
3D Model
