W25Q16DWUUIG

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (2M x 8) 1.65V 20mA 1.95V 104MHz QPI,SPI-Quad I/O SON 贴片安装,黏合安装
供应商型号: W25Q16DWUUIGTR-ND
供应商: Digi-Key
标准整包数: 1

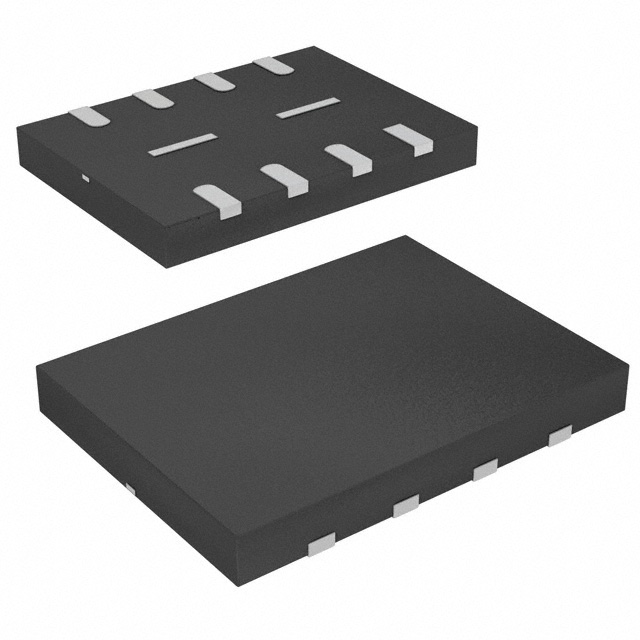

WINBOND/台湾华邦 闪存(Flash) W25Q16DWUUIG

W25Q16DWUUIG概述

    W25Q16DW 16M-bit Serial Flash Memory

    1. 产品简介


    W25Q16DW是一款高性能的16M-bit串行闪存存储器,专为需要高效能存储解决方案的系统设计。它不仅支持标准的SPI接口,还兼容Dual SPI、Quad SPI以及Quad Peripheral Interface(QPI)协议。这款闪存存储器广泛应用于需要执行代码直接从闪存中读取的应用场景,例如代码影子复制到RAM、XIP(执行就位)以及存储语音、文本和数据等。其独特的特性使其成为众多领域中不可多得的高效解决方案。

    2. 技术参数


    - 存储容量: 16M-bit (2M字节)
    - 电源电压: 1.65V至1.95V
    - 电流消耗: 活动模式下4mA,掉电模式下小于1µA
    - 工作温度范围: -40°C至+85°C
    - 擦写次数: 超过10万次
    - 数据保持时间: 超过20年
    - 串行时钟频率: 最高104MHz
    - 等效时钟速率: 双输入输出可达208MHz,四输入输出可达416MHz
    - 连续读取数据传输率: 50MB/s
    - 存储架构: 8,192个可编程页,每页256字节
    - 擦除操作: 支持4KB、32KB、64KB区块擦除以及芯片级擦除

    3. 产品特点和优势


    - 高性能: 通过标准SPI、Dual SPI和Quad SPI支持高达104MHz的时钟频率,结合连续读取模式,数据传输速率可达50MB/s。
    - 灵活性强: 具备多种编程与擦除方式,满足不同需求。
    - 低功耗: 在活动状态下仅需4mA,掉电模式下小于1µA,适合电池供电的系统。
    - 安全性高: 支持软件和硬件写保护机制,提供OTP(一次编程)锁定安全措施。
    - 空间效率: 提供多种封装选项,如SOIC、WSON、USON、WLCSP等,适应各种应用需求。

    4. 应用案例和使用建议


    - 代码执行:适用于代码影子复制到RAM的应用场景,减少程序加载时间,提高启动速度。
    - 快速数据访问:利用Quad SPI和QPI模式进行快速读取,适用于需要高速数据处理的应用。
    - 嵌入式系统:由于具备4KB可编程页和多样化的擦除选项,特别适合于需要频繁更新的小型数据存储需求。
    - 使用建议:建议在系统设计阶段充分考虑该存储器的工作环境和温度要求,确保最佳性能和寿命。

    5. 兼容性和支持


    - 兼容性: 支持标准SPI、Dual SPI、Quad SPI和QPI协议,易于集成到现有的硬件平台。
    - 支持服务: 联系Winbond公司获取更多技术支持和选择其他包装选项。

    6. 常见问题与解决方案


    - 问题1: 如何设置存储器的写保护?
    - 解决方案: 使用Write Protect (/WP)引脚来控制写保护状态,确保数据安全。
    - 问题2: 存储器如何进入休眠模式?
    - 解决方案: 发送Power-down指令(B9h),使存储器进入低功耗状态。
    - 问题3: 如何读取制造商/设备ID?
    - 解决方案: 发送Read Manufacturer/Device ID指令(90h)以获取设备标识。

    7. 总结和推荐


    W25Q16DW凭借其高性能、低功耗和丰富的特性,成为现代嵌入式系统的理想选择。特别是在需要高效能存储、灵活编程和数据保护的应用中表现尤为出色。强烈推荐用于对存储器性能和可靠性有较高要求的项目中。

W25Q16DWUUIG参数

参数
最大时钟频率 104MHz
最大工作供电电压 1.95V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
接口类型 QPI,SPI-Quad I/O
存储容量 16Mb (2M x 8)
最大供电电流 20mA
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

W25Q16DWUUIG数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q16DWUUIG W25Q16DWUUIG数据手册

W25Q16DWUUIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
