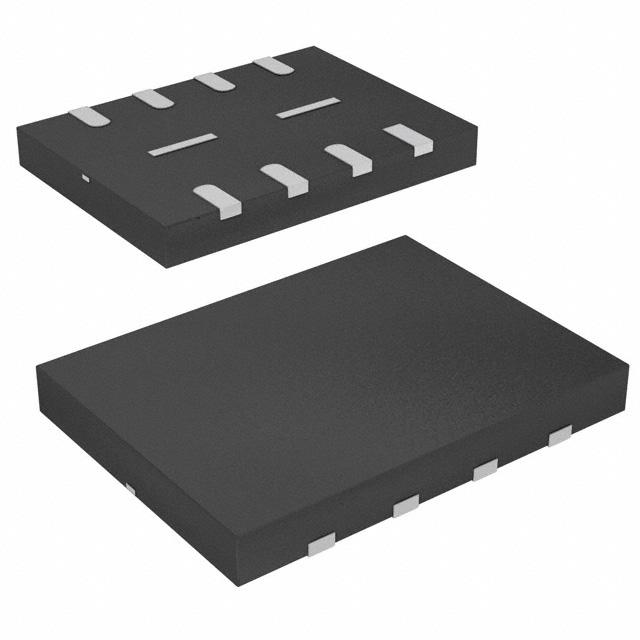

W25Q16FWUUIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (2M x 8) 1.65V 1.95V 104MHz SPI USON-8 贴片安装
供应商型号: W25Q16FWUUIQ TR USON-8(3X4)
供应商: 期货订购
标准整包数: 5000
WINBOND/台湾华邦 闪存(Flash) W25Q16FWUUIQ TR

W25Q16FWUUIQ TR概述

    # W25Q16FW 16M-bit Serial Flash Memory 技术手册

    1. 产品简介


    W25Q16FW是一款16M-bit串行闪存存储器,专为有限空间、引脚和电源的应用场景设计。作为Winbond 25Q系列的一员,它提供了远超普通串行闪存设备的灵活性和性能。W25Q16FW适用于多种应用,如代码影子存储(shadowing)、直接从双/四通道SPI执行代码(XIP)以及存储语音、文本和数据。该设备采用单电源供电,电压范围为1.65V至1.95V,工作电流低至4mA(活动状态),待机功耗小于1µA。其封装形式紧凑,包括SOIC、VSOP、WSON、USON和WLCSP等多种选项。
    主要功能
    - 支持标准串行外设接口(SPI)、双通道和四通道输入输出SPI以及双时钟指令周期的四通道外围接口(QPI)。
    - 提供灵活的分区架构,每个扇区大小为4KB,允许按需擦除和编程操作。
    - 内置安全特性,如软件和硬件写保护、电源锁定和OTP保护、顶部/底部阵列保护等。
    - 提供64位唯一序列号及三个256字节的安全寄存器。
    应用领域
    W25Q16FW广泛应用于嵌入式系统、消费电子、工业控制等领域,尤其适合需要高效能存储且对空间要求较高的场合。

    2. 技术参数


    以下是W25Q16FW的主要技术规格:
    | 参数 | 值 |

    | 存储容量 | 16M-bit / 2M-byte |
    | 工作电压范围 | 1.65V 至 1.95V |
    | 最大时钟频率 | 单通道:104MHz |
    双通道:208MHz(等效) |
    四通道:416MHz(等效) |
    | 数据传输速率 | 最高可达50MB/s |
    | 扇区大小 | 4KB |
    | 擦除周期次数 | ≥100,000次/扇区 |
    | 数据保留时间 | >20年 |
    | 温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    W25Q16FW具备多项显著的技术优势,使其在市场上具有较强的竞争力:
    1. 高性能:支持高达104MHz的时钟频率,结合QPI模式,可实现高达416MHz的等效传输速率,显著提升数据访问效率。
    2. 低功耗:工作状态下仅需4mA,待机功耗低于1µA,非常适合便携式和电池供电设备。
    3. 灵活架构:提供4KB、32KB和64KB的可擦除块大小,便于根据具体需求调整存储布局。
    4. 安全性:内置多种安全机制,包括写保护、硬件复位、唯一ID以及可编程的安全寄存器,确保数据安全。
    5. 多协议支持:同时支持标准SPI、双通道和四通道SPI以及QPI模式,适应不同通信协议的需求。

    4. 应用案例和使用建议


    应用案例
    W25Q16FW常用于以下场景:
    - 嵌入式系统中的固件存储,支持直接从串行闪存中执行代码(XIP)。
    - 工业控制设备中的参数保存和配置管理。
    - 消费电子产品中的语音和文本数据存储。
    使用建议
    - 在选择擦除策略时,优先考虑最小化擦除操作对寿命的影响,合理规划数据更新频率。
    - 结合QPI模式使用,可进一步提高读写速度,特别是在高速数据处理场景下。
    - 充分利用安全特性,设置合适的写保护和硬件锁定机制,防止意外修改关键数据。

    5. 兼容性和支持


    W25Q16FW兼容多种封装形式和接口标准,能够轻松集成到现有系统中。Winbond公司提供详尽的技术文档和支持服务,包括参考设计和样品申请。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查供电电压是否符合要求 |
    | 写入失败 | 确保已正确启用写保护机制 |
    | 数据读取错误 | 校验地址指针是否准确 |

    7. 总结和推荐


    综上所述,W25Q16FW以其卓越的性能、灵活的设计和丰富的安全特性成为嵌入式存储领域的理想选择。对于需要高性能、低功耗和安全性的应用场景,强烈推荐使用此产品。通过合理的配置和使用建议,可以最大化发挥其潜力,满足各类复杂的系统需求。

W25Q16FWUUIQ TR参数

参数
接口类型 SPI
存储容量 16Mb (2M x 8)
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 1.95V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
通用封装 USON-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

W25Q16FWUUIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q16FWUUIQ TR W25Q16FWUUIQ TR数据手册

W25Q16FWUUIQ TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
