W25X20CLUXIG TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 2Mb (256K x 8) 2.3V 3.6V 104MHz SPI 贴片安装,黏合安装
供应商型号: 454-W25X20CLUXIGTR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25X20CLUXIG TR

W25X20CLUXIG TR概述


    产品简介


    W25X20CL Serial Flash Memory
    W25X20CL是一种2M-bit的串行闪存存储器,提供了一种适用于空间有限、引脚数少且功耗低的系统解决方案。属于25X系列,具有超越普通串行闪存设备的灵活性和高性能。这种内存特别适合代码下载、语音、文本和数据的存储。它采用单个2.3V到3.6V电源供电,具有非常低的工作电流(1mA)和待机电流(<1µA)。所有设备均提供节省空间的封装形式。

    技术参数


    - 存储容量:2M-bit/256K-byte
    - 组织结构:1024个可编程页面,每个页面256字节;64个擦除扇区,每个扇区4KB。
    - 电压范围:2.3V到3.6V
    - 电流消耗:1mA(活跃时),<1µA(待机时)
    - 温度范围:-40°C到+85°C
    - 工作频率:标准SPI时钟最高可达104MHz,快速读取双输出指令可达208MHz。
    - 数据传输速率:高达208M-bit/s
    - 操作模式:支持SPI模式0(0,0)和模式3(1,1)

    产品特点和优势


    - 灵活性和高效性:256-bytes的可编程页面,允许灵活的数据和参数存储。
    - 高性能:支持双输入/输出(Dual I/O)SPI接口,允许两倍甚至三倍的数据传输速率。
    - 写保护机制:软件和硬件写保护,可通过/Write Protect (/WP)引脚启用/禁用。
    - 多功能性:支持多种功能,如状态寄存器保护、唯一序列号识别等。
    - 低功耗:单电源供电,低功耗设计,有助于延长设备的使用寿命。
    - 广泛的应用场景:适用于嵌入式系统、数据存储等多种场合。

    应用案例和使用建议


    应用案例:
    - 代码下载和执行:W25X20CL可以用于在系统启动时快速下载代码到RAM中(即“代码影子化”)。
    - 数据存储:由于其4KB的小扇区尺寸,非常适合需要频繁擦写的应用。
    - 连续读取模式:支持连续读取模式,降低指令开销,实现真正的“执行就位”(XIP)操作。
    使用建议:
    - 代码下载:对于需要快速加载代码的应用,优先考虑使用快速读取双输出指令(如3Bh)。
    - 数据存储优化:利用其4KB的小扇区尺寸,进行灵活的扇区管理和数据存储策略。
    - 连续读取:启用连续读取模式以提高效率,减少指令开销。

    兼容性和支持

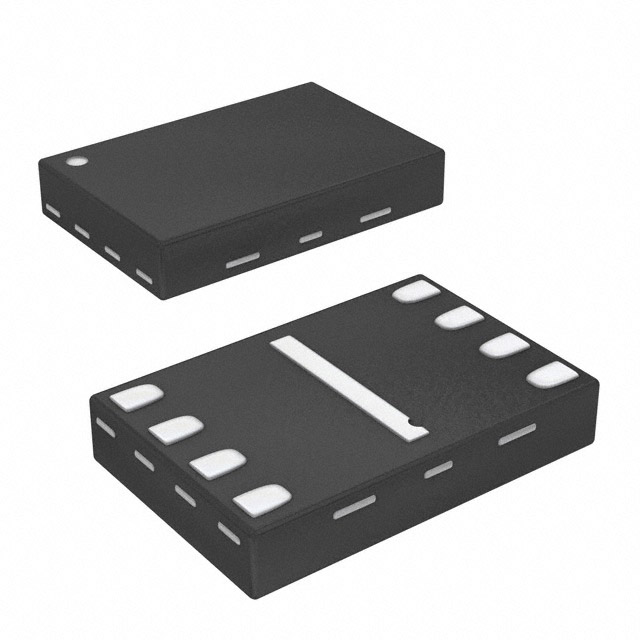

    - 封装类型:提供多种封装选择,包括8-pin SOIC、VSOP、WSON和USON,便于集成到不同的设计中。
    - 制造商支持:Winbond提供了丰富的技术支持和文档资源,帮助用户更好地理解和使用该设备。

    常见问题与解决方案


    - 问题1:无法通过SPI接口正确读取数据。
    - 解决办法:确保SPI引脚配置正确,尤其是CLK、/CS、DI和DO引脚。

    - 问题2:设备无法进入低功耗模式。
    - 解决办法:检查电源管理设置,确保/CS信号被正确处理。

    - 问题3:数据写入过程中出现错误。
    - 解决办法:检查写入命令和地址是否正确,确保/Write Protect (/WP)引脚没有激活写保护。

    总结和推荐


    总结:
    W25X20CL是一款具有高度灵活性和高效性的2M-bit串行闪存。它具备多种高级功能,如高速数据传输、灵活的数据管理和强大的写保护机制。其小巧的封装和广泛的温度范围使其成为各种应用的理想选择。
    推荐:
    鉴于其出色的性能和广泛的适用性,强烈推荐在需要高速数据传输、灵活数据管理和可靠数据保护的系统中使用W25X20CL。对于希望在紧凑设计中实现高性能存储的工程师来说,这是一个非常不错的选择。

W25X20CLUXIG TR参数

参数
数据总线宽度 -
接口类型 SPI
存储容量 2Mb (256K x 8)
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25X20CLUXIG TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25X20CLUXIG TR W25X20CLUXIG TR数据手册

W25X20CLUXIG TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.4336 ¥ 3.6635
100+ $ 0.3938 ¥ 3.3276
500+ $ 0.378 ¥ 3.1941
1000+ $ 0.3694 ¥ 3.1211
4000+ $ 0.27 ¥ 2.2815
库存: 6349
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
