W25Q32JVTBIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 32Mb (4M x 8) 2.7V 3.6V 133MHz SPI-Quad I/O TFBGA-24 贴片安装,黏合安装
供应商型号: W25Q32JVTBIQ TR TFBGA-24(6X8)
供应商: 国内现货
标准整包数: 2000
WINBOND/台湾华邦 闪存(Flash) W25Q32JVTBIQ TR

W25Q32JVTBIQ TR概述

    W25Q32JV 32M-Bit Serial Flash Memory 技术手册概述

    1. 产品简介


    W25Q32JV 是一款由Winbond制造的32兆位(M-bit)串行闪存内存,属于W25Q系列的一部分。此系列产品专为有限空间、引脚数和功率受限的系统提供存储解决方案。W25Q32JV 具备标准串行外设接口(SPI)、高性能双/四输出接口,适用于代码阴影(code shadowing)到RAM、直接从双/四SPI执行代码(XIP),以及存储语音、文本和数据。这些功能使其成为多种应用的理想选择,包括工业设备和具有高要求的工业增强型设备。

    2. 技术参数


    - 存储容量:32M-bit / 4M-byte
    - 电源电压:2.7V 至 3.6V
    - 功耗:最低1µA(待机模式)
    - 温度范围:-40°C 到 +85°C(标准版),-40°C 到 +105°C(工业加强版)
    - 编程擦除周期:每个扇区最小100K次
    - 数据保留:超过20年
    - 工作频率:最高可达133MHz单端、双端/四端SPI时钟,支持等效266/532MHz双端/四端SPI时钟

    3. 产品特点和优势


    - 高速传输:支持高达133MHz的SPI时钟频率,等效双端/四端SPI时钟速率可达266/532MHz。
    - 低功耗:低至1µA的待机电流消耗。
    - 灵活的架构:具备4KB小扇区,提供均匀的扇区/块擦除功能(4KB/32KB/64KB字节)。
    - 高级安全特性:包括软件和硬件写保护、特殊的一次性可编程(OTP)保护等。
    - 宽广的操作范围:工作温度范围为-40°C到+85°C(标准版),工业加强版可达到-40°C到+105°C。

    4. 应用案例和使用建议


    - 代码执行:可以作为外部存储器,用于加载代码并在运行时从外部执行,适用于微控制器应用。
    - 数据存储:由于其小扇区(4KB),非常适合需要频繁更新和读取的参数存储。
    - 设备标识:提供独特的64位序列号,便于设备管理。
    使用建议:
    - 在进行高频率数据读取操作时,建议采用快速读取指令(例如 Fast Read Dual I/O 指令),以提高效率。
    - 在开发阶段,可以考虑使用开发工具板(如Arduino扩展板)来简化调试过程。

    5. 兼容性和支持


    - 兼容性:支持标准SPI、双端SPI和四端SPI,适合多种嵌入式系统和开发平台。
    - 支持和维护:Winbond提供全面的技术支持和文档,可通过官网获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    - 问题1:无法正常启动。
    - 解决方案:检查电源连接是否稳定,确保芯片供电电压在2.7V到3.6V之间。
    - 问题2:读写数据不稳定。
    - 解决方案:检查SPI时钟频率是否在规定的范围内,确认硬件线路连接正确无误。

    7. 总结和推荐


    W25Q32JV以其高效的数据处理能力、灵活的架构和丰富的安全特性,在各种工业和消费级应用中表现出色。对于需要高可靠性、低功耗及灵活性的存储解决方案而言,这款产品无疑是一个极佳的选择。强烈推荐在各类嵌入式系统设计中采用。

W25Q32JVTBIQ TR参数

参数
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 32Mb (4M x 8)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
通用封装 TFBGA-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q32JVTBIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JVTBIQ TR W25Q32JVTBIQ TR数据手册

W25Q32JVTBIQ TR封装设计

查看详情并下载
Symbol
Footprint

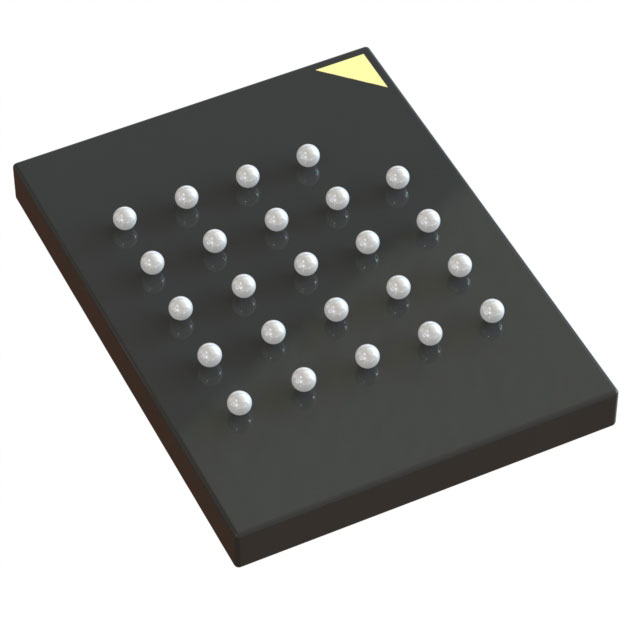

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.7432
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5486.4
直接购买
加入购物车
