W25Q128JVPIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (16M x 8) 2.7V 3.6V 133MHz QPI,SPI-Quad I/O WSON-8 贴片安装,黏合安装
供应商型号: W25Q128JVPIQ TR
供应商: Arrow
标准整包数: 5000
WINBOND/台湾华邦 闪存(Flash) W25Q128JVPIQ TR

W25Q128JVPIQ TR概述

    W25Q128JV 128M-bit Serial Flash Memory: A Comprehensive Guide

    1. 产品简介


    W25Q128JV是一款128兆位(16兆字节)的串行闪存存储器,专为有限空间、引脚数和功率的应用而设计。该系列提供了一系列灵活且高性能的特性,使其成为代码影子化到RAM、直接从双/四线SPI执行代码(XIP),以及存储语音、文本和数据的理想选择。它采用单电源供电,电压范围为2.7V至3.6V,最低功耗仅为1μA。所有设备均提供节省空间的封装,适用于各种工业及增强级应用。

    2. 技术参数


    - 工作电压: 2.7V至3.6V
    - 最大工作频率: 单通道:133MHz;双通道:266MHz;四通道:532MHz
    - 数据传输率: 最高达66MB/s
    - 存储容量: 128兆位
    - 擦写次数: 每个扇区至少100,000次
    - 数据保持时间: 超过20年
    - 封装类型: 8针SOIC 208mil、16针SOIC 300mil、8焊盘WSON 6x5mm/8x6mm、24球TFBGA 8x6mm(5x5或6x4阵列)、24球WLCSP
    - 工作温度范围: -40°C 至 +85°C 或 -40°C 至 +105°C

    3. 产品特点和优势


    - 高性能: 支持高达133MHz的单通道SPI时钟频率,双通道和四通道等效时钟频率分别为266MHz和532MHz。
    - 低功耗: 功耗低至1μA(典型值),确保长时间稳定运行。
    - 灵活性: 系统阵列为65,536个可编程页,每页256字节。支持多种大小的擦除操作,最小为4KB。
    - 安全性: 提供软件和硬件写保护、特殊OTP保护、阵列顶/底保护、补码数组保护等功能。
    - 高效读取: 支持连续读取模式,仅需8个时钟即可定位内存地址,允许真正的XIP操作。

    4. 应用案例和使用建议


    W25Q128JV非常适合需要高效存储和快速读取的应用场景,如物联网设备、网络设备、通信模块和工业控制设备等。例如,在一个传感器网络中,可以将多个W25Q128JV连接到主控制器上,通过高速SPI接口进行数据读写,实现数据的高效传输和存储。
    使用建议:
    - 在配置系统时,考虑使用双通道或四通道模式以获得更高的数据传输速率。
    - 设置适当的写保护机制,确保数据安全。
    - 在极端环境下(如高温或低温)使用时,应根据实际情况选择合适的温度范围。

    5. 兼容性和支持


    W25Q128JV支持标准的SPI、双通道SPI和四通道SPI指令集,与市场上大多数主流微控制器和处理器具有良好的兼容性。此外,Winbond公司还提供了详尽的技术文档和客户支持,确保用户能够轻松集成和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 数据传输速率低
    - 解决方法: 检查时钟信号是否正确,尝试使用双通道或四通道模式。
    - 问题2: 写入失败
    - 解决方法: 确认写保护状态,必要时解除写保护后再尝试写入。
    - 问题3: 设备无法识别
    - 解决方法: 确认SPI引脚配置正确,重新初始化设备。

    7. 总结和推荐


    综上所述,W25Q128JV是一款高性能、低功耗且具有良好兼容性的串行闪存产品,适用于多种工业和消费类应用。其独特的功能和优势使其在市场上具备较强的竞争力。强烈推荐在需要高密度存储和快速数据访问的应用中使用W25Q128JV。如果对产品有任何疑问,建议联系Winbond官方获取更多技术支持。

W25Q128JVPIQ TR参数

参数
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 QPI,SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 -

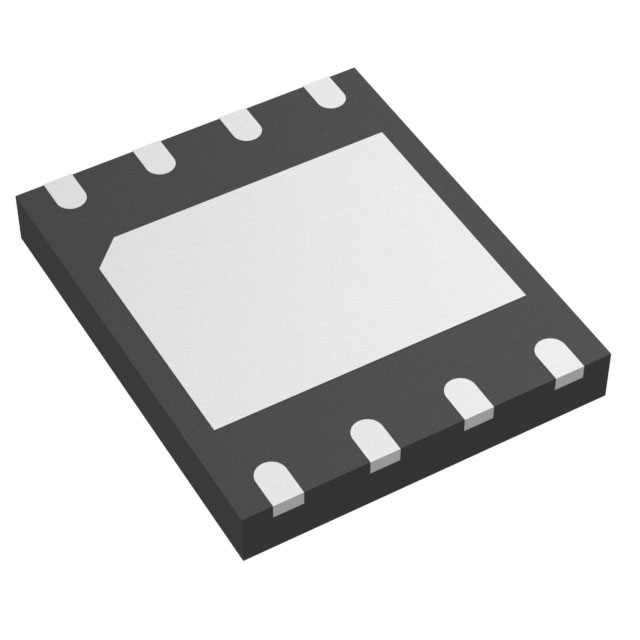

通用封装 WSON-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q128JVPIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q128JVPIQ TR W25Q128JVPIQ TR数据手册

W25Q128JVPIQ TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
