W25R128JVSIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 16MB 16 M x 8 2.7V 45mA 3.6V 104MHz SPI-Quad I/O 8bit SOIC-8 贴片安装
供应商型号: 454-W25R128JVSIQ
供应商: Mouser
标准整包数: 1

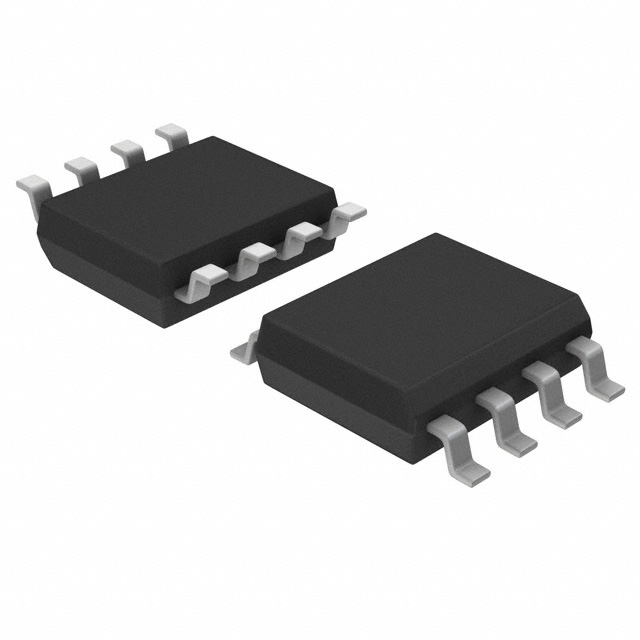

WINBOND/台湾华邦 闪存(Flash) W25R128JVSIQ

W25R128JVSIQ概述

    W25R128JV 128M-Bit Serial Flash Memory

    1. 产品简介


    W25R128JV是一款专为空间受限系统设计的128M位串行闪存(Serial Flash)内存芯片。它提供了在有限空间、引脚和功率限制下存储数据的解决方案。W25系列通过灵活的功能和卓越的性能超越了普通串行闪存设备。特别适用于代码阴影(code shadowing)、直接执行代码(XIP)以及存储语音、文本和数据。此芯片在单个2.7V至3.6V电源下运行,其功耗极低,最高仅需4mA(活动状态)和小于1µA(待机状态),适用温度范围为-40°C到+85°C。

    2. 技术参数


    - 容量:128M位 / 16M字节
    - 电压范围:2.7V ~ 3.6V
    - 最大时钟频率:133MHz(单线);266MHz(双线);532MHz(四线)
    - 工作温度范围:-40°C ~ +85°C
    - 擦写寿命:超过100,000次擦写周期
    - 数据保持时间:超过20年
    - 存储单元大小:4KB扇区
    - 封装形式:SOIC 208-mil、WSON 6x5-mm、WSON 8x6-mm
    - 引脚配置:详见图1a和图1b

    3. 产品特点和优势


    W25R128JV提供了多种独特的功能和优势:
    - 支持标准SPI、双I/O SPI和四I/O SPI操作,最高可达532MHz的数据传输速率,显著优于传统的异步并行闪存。
    - 具备增强的安全功能,包括软件和硬件写保护、密码锁定、互补数组保护、独立块/扇区保护等。
    - 配备了64位唯一ID和可发现参数(SFDP)寄存器,以及三个256字节的带OTP锁的安全寄存器。
    - 带有增强型安全功能——重放保护单调计数器(RPMC),以减少系统受到硬件攻击的风险。
    - 封装紧凑,适合空间受限的应用。

    4. 应用案例和使用建议


    - 代码阴影:适用于需要将存储在闪存中的代码复制到RAM中进行快速执行的应用,例如嵌入式系统和汽车电子。
    - 直接执行代码:支持代码直接从闪存读取并执行,提高启动速度和系统响应时间。
    - 数据存储:用于存储大量文本和数据,如传感器数据日志、多媒体文件等。
    - 建议:在高负荷操作下,考虑使用高性能的控制器和合适的电源管理策略以确保最佳性能和可靠性。

    5. 兼容性和支持


    W25R128JV兼容标准SPI接口,因此可以轻松与各种微控制器和其他外围设备集成。Winbond公司提供了详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - Q: 如何进入低功耗模式?
    - A: 使用命令`Power-down (B9h)`,然后重新激活时使用`Release Power-down / Device ID (ABh)`。
    - Q: 如何查询设备ID?
    - A: 使用命令`Read Manufacturer / Device ID (90h)`或`Read Manufacturer / Device ID Quad I/O (94h)`。
    - Q: 如何锁定安全寄存器?
    - A: 使用命令`Individual Block/Sector Lock (36h)`来锁定指定的块或扇区。

    7. 总结和推荐


    总体而言,W25R128JV是一款非常适合于空间受限系统的高性能串行闪存芯片。它不仅具备出色的性能和低功耗特性,而且拥有丰富且强大的安全功能。对于需要高效存储解决方案的应用场合,W25R128JV是一个非常值得推荐的选择。

W25R128JVSIQ参数

参数
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 16 M x 8
数据总线宽度 8bit
接口类型 SPI-Quad I/O
存储容量 16MB
最大供电电流 45mA
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

W25R128JVSIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25R128JVSIQ W25R128JVSIQ数据手册

W25R128JVSIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0015 ¥ 25.3627
10+ $ 2.7025 ¥ 22.8361
90+ $ 2.3436 ¥ 19.8034
540+ $ 2.214 ¥ 18.7083
1080+ $ 2.0685 ¥ 17.4788
2520+ $ 2.037 ¥ 17.2127
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.36
直接购买
加入购物车
