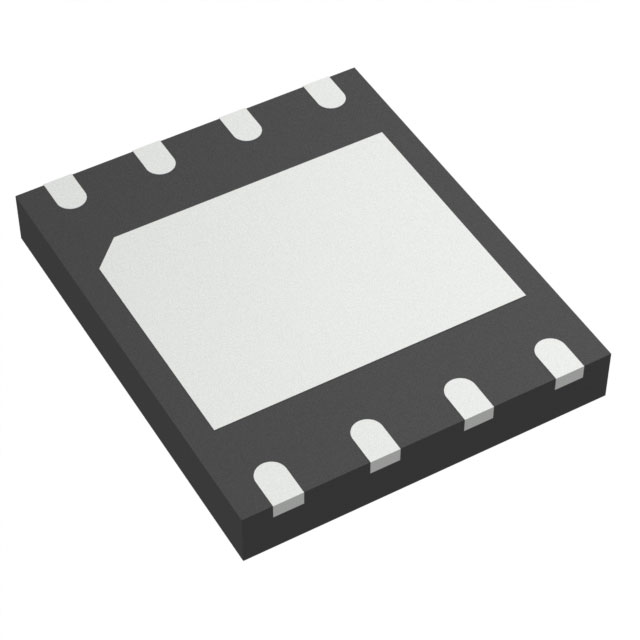

W25Q80DLZPIG TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 1MB 1 M x 8 2.3V 25mA 3.6V 104MHz SPI-Quad I/O 8bit WSON-8 贴片安装,黏合安装
供应商型号: W25Q80DLZPIG TR WSON-8-EP(5X6)
供应商: 期货订购
标准整包数: 5000
WINBOND/台湾华邦 闪存(Flash) W25Q80DLZPIG TR

W25Q80DLZPIG TR概述

    W25Q80DV/DL 8M-Bit Serial Flash Memory: A Comprehensive Guide

    1. 产品简介


    W25Q80DV/DL是一款具有8M位容量的串行闪存存储器。它专为系统有限的空间、引脚和功率预算而设计,非常适合用于代码阴影、直接执行(XIP)代码、以及存储语音、文本和数据。W25Q80DV的工作电压范围为2.7V至3.6V,而W25Q80DL的工作电压范围则更宽,为2.3V至3.6V,且电流消耗低至1μA(电源关闭时)。该系列内存通过提供灵活的配置和高性能超越了普通串行闪存设备。

    2. 技术参数


    - 基本规格:
    - 存储容量:8M位/1M字节(1,048,576字节)
    - 每页可编程字节数:256字节
    - 供电电压:2.7V 至 3.6V(W25Q80DV),2.3V 至 3.6V(W25Q80DL)
    - 功耗:1μA(电源关闭)
    - 性能参数:
    - 读取速度:最高104MHz SPI时钟频率
    - 数据传输速率:高达50MB/s(W25Q80DV)或40MB/s(W25Q80DL)
    - 擦除次数:超过100,000次
    - 数据保存期:超过20年
    - 电气特性:
    - 电气绝对最大额定值:±0.5V(相对于VCC)
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 电源上电时间:≤10ms
    - 时钟频率:高达104MHz(标准模式),支持最高208MHz(双输出)和416MHz(四输出)

    3. 产品特点和优势


    - 高性能:W25Q80DV支持高达104MHz的SPI时钟频率,而在双/四输出模式下可实现高达208MHz或416MHz的有效时钟率。相比之下,W25Q80DL则分别支持80MHz和160MHz/320MHz。
    - 灵活性:其4KB扇区均匀分布、擦除/编程暂停及恢复功能,提供了高度的灵活性,适用于多种应用场景。
    - 安全性:具备软件和硬件写保护功能,支持顶部/底部数组保护、4KB补码数组保护以及单次可编程锁。
    - 兼容性:支持标准、双和四输入输出的SPI接口,适用于各种设备和系统。
    - 低功耗:采用低功耗设计,静态电流小于1μA,有效延长电池寿命。

    4. 应用案例和使用建议


    W25Q80DV/DL的典型应用包括代码阴影、数据存储和执行,特别适合于空间受限的应用,如IoT设备、智能家电、工业自动化系统和便携式设备。例如,在智能物联网(IoT)设备中,它可以高效存储和处理大量数据。
    - 使用建议:确保使用高质量的数据线以减少信号干扰;根据应用需求合理规划内存使用,避免频繁擦写导致寿命缩短。

    5. 兼容性和支持


    W25Q80DV/DL支持标准的SPI接口,同时兼容双和四输入输出的SPI协议。制造商Winbond提供全面的技术支持和售后服务,包括详细的文档、参考设计和技术咨询。此外,用户还可以联系Winbond获取定制封装选项。

    6. 常见问题与解决方案


    - 问题1:如何正确设置/CS引脚以启动操作?
    - 解决方案:确保在启动前将/CS引脚拉低,从而选择设备并允许进行数据传输。

    - 问题2:在高频率操作时如何保持数据完整性?
    - 解决方案:使用高质量的数据线和正确的电路布局,以减少噪声和干扰,确保数据传输的稳定性。

    7. 总结和推荐


    W25Q80DV/DL凭借其卓越的性能、灵活性和安全性成为许多应用场景的理想选择。对于需要高效存储和处理数据的应用,这款串行闪存存储器无疑是首选。其强大的兼容性和制造商提供的全面支持使其在市场上具备显著的竞争优势。综上所述,我们强烈推荐使用W25Q80DV/DL来提升您的电子系统的性能和可靠性。

W25Q80DLZPIG TR参数

参数
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 1 M x 8
数据总线宽度 8bit
接口类型 SPI-Quad I/O
存储容量 1MB
最大供电电流 25mA
通用封装 WSON-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装
