W25Q32JVTCIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 32Mb (4M x 8) 2.7V 25mA 3.6V 133MHz SPI-4 I/O BGA 贴片安装 8mm(长度)*6mm(宽度)
供应商型号: 454-W25Q32JVTCIQ
供应商: Mouser
标准整包数: 1

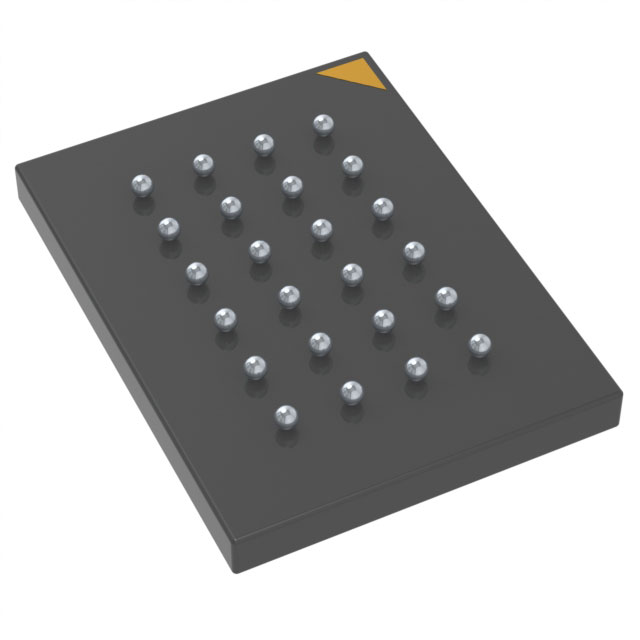

WINBOND/台湾华邦 闪存(Flash) W25Q32JVTCIQ

W25Q32JVTCIQ概述

    # W25Q32JV 32M-bit Serial Flash Memory 技术手册

    1. 产品简介


    W25Q32JV 是一款 32M-bit 的串行闪存存储器,专为工业及工业加强级应用设计。它提供了一个适合空间受限系统(如嵌入式设备)的存储解决方案,具有高性能和灵活性。这款设备可以用于代码阴影拷贝到 RAM、直接执行代码(XIP)、以及存储语音、文本和数据等。W25Q32JV 工作电压范围为 2.7V 至 3.6V,功耗低至典型值 1μA(待机模式)。其卓越的架构使其成为各种需要频繁擦写存储的场合的理想选择。
    主要功能:
    - 支持标准 SPI、双 SPI 和四 SPI 模式。
    - 高达 133MHz 的单通道时钟频率,相当于双通道 266MHz 或四通道 532MHz。
    - 提供高达 66MB/s 的连续数据传输速率。
    - 最小 100K 次的扇区擦写循环寿命。
    - 数据保留时间超过 20 年。
    应用领域:
    适用于物联网设备、汽车电子、工业控制、医疗设备等领域。

    2. 技术参数


    以下是 W25Q32JV 的关键技术和性能参数:
    | 参数 | 描述 |

    | 容量 | 32M-bit / 4M-byte |
    | 工作电压 | 2.7V 至 3.6V |
    | 工作温度范围 | -40°C 至 +85°C(工业级),-40°C 至 +105°C(工业加强级) |
    | 功耗 | 待机电流<1μA |
    | 擦写循环次数 | ≥100,000 次 |
    | 数据保留时间 | >20 年 |
    | 封装形式 | 8-pin SOIC/VSOP/DFN/WSON/XSON/TFBGA |
    特殊功能支持:
    - 支持标准 SPI、双 SPI 和四 SPI 指令集。
    - 内置 64-bit 唯一序列号和三个 256-byte 安全寄存器。
    - 兼容 JEDEC 标准制造商和设备 ID,以及 SFDP 寄存器。

    3. 产品特点和优势


    独特功能:
    - 高性能:支持高达 133MHz 的 SPI 时钟频率,以及双通道 266MHz 或四通道 532MHz 的等效速度。
    - 灵活架构:采用 4KB 扇区划分,允许灵活的数据存储和管理。
    - 安全性高:具备软件和硬件写保护功能,支持独立块/扇区保护。
    市场竞争力:
    - 相较于传统并行闪存芯片,W25Q32JV 在相同功耗下提供了更高的性能。
    - 丰富的安全性选项,满足工业和商业领域的安全需求。

    4. 应用案例和使用建议


    应用案例:
    - 物联网设备:作为传感器节点中的非易失性存储单元。
    - 工业控制:用于存储固件更新日志和配置参数。
    - 汽车电子:存储车辆行驶记录和诊断信息。
    使用建议:
    - 在高速读取场景中,优先考虑使用 Quad SPI 模式以获得最佳性能。
    - 对于关键数据存储任务,启用硬件写保护功能以防止意外修改。

    5. 兼容性和支持


    兼容性:
    - 支持多种封装形式(SOIC、VSOP、DFN、WSON、XSON、TFBGA),可根据具体需求选择。
    - 与 JEDEC 标准兼容,便于集成到现有系统中。
    厂商支持:
    - 赢邦科技(Winbond)提供全面的技术支持和售后服务,确保客户能够快速解决问题。

    6. 常见问题与解决方案


    问题 1:设备无法正常工作
    原因:电源电压不正确或接线错误。
    解决方法:检查供电电压是否在 2.7V 至 3.6V 范围内,重新检查连接线路。
    问题 2:数据丢失
    原因:未启用数据保留功能。
    解决方法:查阅手册并启用相应的数据保护机制。

    7. 总结和推荐


    W25Q32JV 以其卓越的性能、灵活的设计和广泛的应用场景成为市场上备受关注的产品。无论是对性能要求极高的工业应用还是低成本需求的消费类设备,它都能完美胜任。因此,强烈推荐此款产品用于需要高效能、高可靠性的存储解决方案。
    推荐指数:★★★★★

W25Q32JVTCIQ参数

参数
最大供电电流 25mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI-4 I/O
存储容量 32Mb (4M x 8)
长*宽*高 8mm(长度)*6mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W25Q32JVTCIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JVTCIQ W25Q32JVTCIQ数据手册

W25Q32JVTCIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
