W25N02KVZEIR TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 2.7V 3.6V 104MHz SPI-Quad I/O 贴片安装,黏合安装
供应商型号: 454-W25N02KVZEIRTR
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25N02KVZEIR TR

W25N02KVZEIR TR概述

    # W25N02KVxxIR/U: 2G-bit SLC QspiNAND Flash Memory Technical Overview

    1. 产品简介


    W25N02KV (2G-bit) SLC QspiNAND Flash Memory 是一款专为存储空间受限的应用设计的存储解决方案。此产品将流行的SPI接口与传统的大容量NAND非易失性存储空间结合,适用于多种应用场景,如代码影射到RAM、通过双/四SPI直接执行代码(XIP)以及存储语音、文本和数据。该设备可以在单个2.7V至3.6V电源下工作,最低功耗为25mA(活动状态),待机时为10μA,深度休眠模式下仅为1μA。

    2. 技术参数


    - 工作电压范围: 2.7V 至 3.6V
    - 电流消耗:
    - 活动状态:25mA
    - 待机状态:10μA
    - 深度休眠状态:1μA
    - 温度范围: -40°C 至 +85°C
    - 存储容量: 2G-bit
    - 组织方式:
    - 内存阵列划分为131,072个可编程页,每页大小为2,048字节
    - 整个页面可以一次性编程
    - 可以按64页(128KB块擦除)进行擦除操作
    - 一共有2,048个可擦除块
    - SPI时钟频率: 最高可达104MHz
    - 序列读模式: 提供高效访问整个内存阵列的功能
    - 保护机制:
    - 支持JEDEC标准制造商和设备ID
    - 包括一个唯一的ID页和一个参数页
    - 十个2,048字节的OTP页
    - 高级特性:
    - 集成的8位ECC校验功能,确保数据完整性
    - 可配置的内部ECC
    - 软硬件写保护
    - 电源锁定和OTP保护
    - 兼容封装:

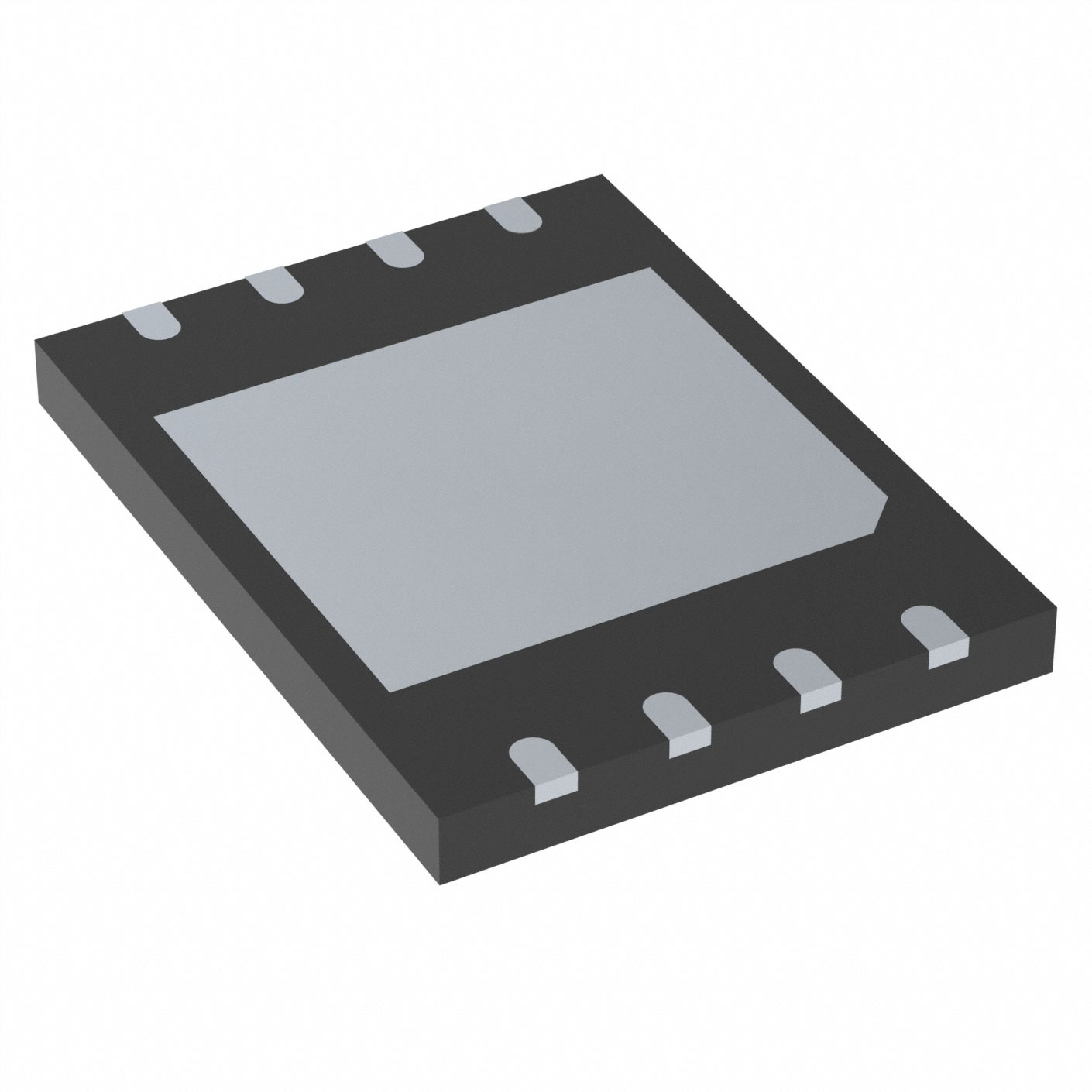

    - 8脚WSON 8x6-mm
    - 24脚TFBGA 8x6-mm

    3. 产品特点和优势


    - 高性能: 104MHz的SPI时钟速率,最高达416MHz的等效双/四倍速率
    - 低功耗: 在广泛的工作温度范围内(-40°C至+85°C)提供极低的功耗
    - 灵活的架构: 采用128KB块组织方式,支持快速程序/擦除性能
    - 先进的特性: 集成的ECC校验功能,提供更好的闪存管理能力

    4. 应用案例和使用建议


    - 应用场景: 代码阴影映射、直接从SPI总线执行非速度关键型代码、储存语音、文本和数据
    - 使用建议:
    - 初始化: 上电后必须使CS信号由高到低转换,以接受新指令
    - ECC启用: 默认情况下ECC启用,以确保数据完整性
    - 序列读模式: 使用序列读模式可以一次性读取整个内存阵列
    - 多设备共享SPI信号: 利用HOLD功能暂停操作,防止数据冲突

    5. 兼容性和支持


    - 兼容性:
    - 支持标准、双SPI和四SPI操作
    - 兼容JEDEC标准的制造商和设备ID
    - 支持和维护:
    - 提供全面的技术文档和支持服务
    - 可根据客户需求提供其他封装选项

    6. 常见问题与解决方案


    - 常见问题:
    - 无法接受新指令
    - 写保护问题
    - 数据损坏
    - 解决方案:
    - 确保VCC正确跟踪并保持在指定范围内
    - 使用Write Status Register指令调整保护设置
    - 确认并重设保护寄存器的状态

    7. 总结和推荐


    W25N02KV 是一款性能卓越、低功耗、灵活且高度可靠的2G-bit SLC QspiNAND闪存产品。其集成了强大的ECC校验功能和多种保护机制,适用于各种嵌入式系统。对于需要高密度、高速度和可靠性的应用,W25N02KV 是理想的选择。建议在相关项目中优先考虑使用该产品。

W25N02KVZEIR TR参数

参数
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 -
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25N02KVZEIR TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25N02KVZEIR TR W25N02KVZEIR TR数据手册

W25N02KVZEIR TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.382 ¥ 45.4779
10+ $ 4.576 ¥ 38.6672
25+ $ 4.1364 ¥ 34.9526
100+ $ 3.9852 ¥ 33.6749
250+ $ 3.8016 ¥ 32.1235
500+ $ 3.57 ¥ 30.1665
1000+ $ 3.444 ¥ 29.1018
4000+ $ 3.36 ¥ 28.392
