首页  >  产品百科  >  W25X20CLSNIG/TUBE

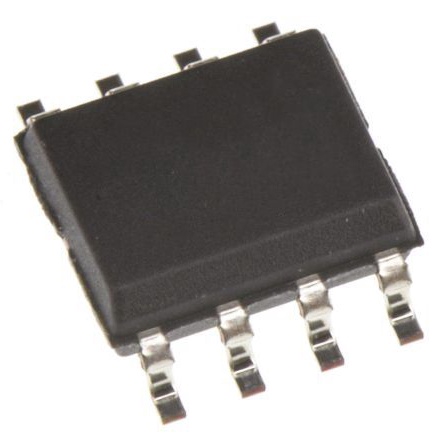

W25X20CLSNIG/TUBE

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: Winbond 2Mbit NOR闪存芯片, SPI接口, SOIC-8, 5 x 4 x 1.5mm
供应商型号: UA-W25X20CLSNIG/TUBE
供应商: 海外现货
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25X20CLSNIG/TUBE

W25X20CLSNIG/TUBE概述

    高质量文章:W25X20CL 串行闪存技术手册解析

    1. 产品简介


    W25X20CL(2M-bit)串行闪存是Winbond公司推出的一款高度集成且高效的存储解决方案,适用于空间受限的应用场景。该系列产品特别适合代码下载、语音、文本和数据存储,具有广泛的适用性。这款25X系列产品的灵活性和性能远超普通串行闪存设备,能显著提升系统的运行效率和可靠性。
    主要功能:
    - 提供高达2M-bit的存储容量。
    - 支持标准单向/双向串行外围接口(SPI)。
    - 数据传输速率最高可达208Mbps,支持连续读取模式。
    应用领域:
    - 嵌入式系统
    - 物联网设备
    - 移动通信设备
    - 工业控制设备

    2. 技术参数


    以下是W25X20CL的主要技术参数和性能指标:
    | 参数类别 | 描述 |

    | 存储容量 | 2M-bit(256K字节) |
    | 工作电压 | 单电源供电,2.3V至3.6V |
    | 电流消耗 | 活动状态:1mA;待机状态:<1μA |
    | 温度范围 | -40°C 至 +85°C |
    | 数据传输速率 | 最高可达208Mbps(双I/O模式下) |
    | 擦除/写入周期 | >100,000次 |
    | 数据保留时间 | >20年 |
    关键特性:
    - 存储阵列组织为1024个可编程页,每页256字节。
    - 块大小支持4KB、32KB和64KB的均匀分区,方便灵活应用。
    - 支持JEDEC标准的制造商和设备ID识别,具备64位唯一序列号。

    3. 产品特点和优势


    产品特点:
    - 集成度高:占用较少引脚和PCB空间。
    - 性能优越:支持高达104MHz的时钟频率,实现高速数据传输。
    - 灵活架构:支持标准和双输出/输入SPI模式。
    - 数据保护:提供硬件和软件写保护机制。
    市场竞争力:
    - 超过普通串行闪存的性能表现,尤其在需要高效存储和快速访问的应用中表现出色。
    - 通过多级保护功能确保数据安全性。
    - 小巧封装(SOIC、VSOP、WSON、USON),适应多种设计需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 嵌入式固件升级:利用连续读取模式加速代码加载。
    - 物联网设备:支持低功耗和高密度存储,适用于传感器节点。
    - 便携式设备:如平板电脑、智能手机等,要求小型化存储解决方案。
    使用建议:
    - 在代码下载和执行中优先选择双I/O模式以提高效率。
    - 结合硬件写保护功能保障关键数据安全。
    - 定期检查擦写次数和数据保留时间,以延长设备寿命。

    5. 兼容性和支持


    W25X20CL兼容主流SPI协议,可以轻松集成到现有的硬件平台中。Winbond提供全面的技术支持,包括详细的用户手册、参考设计和在线技术支持,帮助客户快速部署和优化产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 无法正确初始化设备 | 确认芯片选择引脚(/CS)配置正确 |
    | 数据传输速率不足 | 检查时钟频率设置是否达到推荐值 |
    | 设备进入未知状态 | 执行芯片擦除命令以恢复默认状态 |

    7. 总结和推荐


    W25X20CL是一款专为高性能、低功耗应用设计的串行闪存芯片。其卓越的数据传输能力、灵活的存储结构和强大的数据保护机制使其成为众多领域的理想选择。推荐用于需要高效存储和灵活应用的场合。
    总体评价:
    - 优点:高性能、低成本、低功耗、小巧封装。
    - 适用性:广泛适用于嵌入式系统、物联网、工业控制等领域。
    综上所述,强烈推荐使用W25X20CL作为系统核心存储解决方案。

W25X20CLSNIG/TUBE参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 256K x 8
数据总线宽度 -
接口类型 SPI
存储容量 -
最大供电电流 -
最大时钟频率 208MHz
长*宽*高 5mm*4mm*1.5mm
通用封装 SOP
安装方式 贴片安装

W25X20CLSNIG/TUBE数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25X20CLSNIG/TUBE W25X20CLSNIG/TUBE数据手册

W25X20CLSNIG/TUBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2675 ¥ 2.2417
700+ $ 0.2625 ¥ 2.1998
2867+ $ 0.2525 ¥ 2.116
7667+ $ 0.2325 ¥ 1.9484
26000+ $ 0.2175 ¥ 1.8227
库存: 0
起订量: 468 增量: 100
交货地:
最小起订量为:1
合计: ¥ 0
