W25Q128JVSIQ/TUBE

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: Winbond 128Mbit NOR闪存芯片, SPI接口, SOIC-8, 5.38 x 5.38 x 1.91mm
供应商型号: MCN-W25Q128JVSIQ/TUBE
供应商: 海外现货
标准整包数: 1

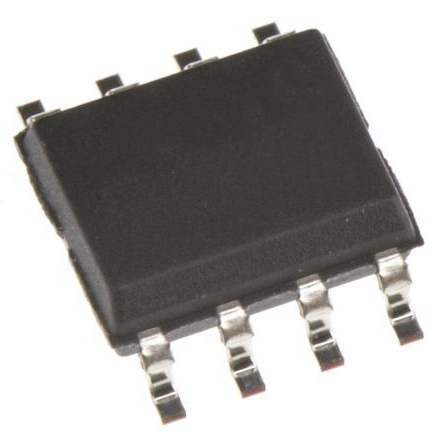

WINBOND/台湾华邦 闪存(Flash) W25Q128JVSIQ/TUBE

W25Q128JVSIQ/TUBE概述

    W25Q128JV 128M-bit Serial Flash Memory

    1. 产品简介


    W25Q128JV是一款128M位(16M字节)的串行闪存存储器,专为系统设计提供了空间节省、低功耗和高性能的解决方案。它属于Winbond公司的25Q系列,具备标准串行外设接口(SPI)、双输入/输出和四输入/输出(Dual/Quad I/O)SPI功能。这些功能使其非常适合用于代码阴影处理、直接执行代码(XIP)、以及语音、文本和数据的存储。W25Q128JV支持的电压范围是2.7V至3.6V,休眠电流消耗低于1µA,适合在-40°C至+85°C的温度范围内运行。

    2. 技术参数


    W25Q128JV的关键技术参数如下:
    - 容量: 128M位(16M字节)
    - 电压范围: 2.7V ~ 3.6V
    - 最大时钟频率: 133MHz(单通道),266MHz(双通道),532MHz(四通道)
    - 连续读取速率: 最高达66MB/S
    - 编程擦除周期: 每个扇区超过100K次
    - 数据保留时间: 超过20年
    - 引脚配置: 8针SOIC 208-mil, 16针SOIC 300-mil, 8-pad WSON 6x5mm/8x6mm, 24球TFBGA 8x6mm
    - 封装尺寸: 可根据需求定制,具体见第10部分《封装规格》

    3. 产品特点和优势


    W25Q128JV的主要特点和优势包括:
    - 高性能: 支持133MHz单通道、双通道及四通道时钟,最高可达532MHz等效速率,连续读取速度高达66MB/S。
    - 灵活架构: 均匀扇区/块擦除(4KB/32KB/64KB),每页可编程1至256字节。
    - 安全特性: 软硬件写保护、电源锁定、特殊OTP保护、顶部/底部和补码阵列保护、个体块/扇区阵列保护等。
    - 低功耗: 单通道供电,休眠电流小于1µA。
    - 空间效率: 提供多种封装选择,包括8针SOIC 208-mil、16针SOIC 300-mil、8-pad WSON 6x5mm/8x6mm和24球TFBGA 8x6mm。

    4. 应用案例和使用建议


    W25Q128JV适用于多种应用场景,例如:
    - 代码阴影处理: 将代码加载到RAM或直接从外部闪存中执行。
    - 数据存储: 存储语音、文本和数据信息。
    - 物联网设备: 因其低功耗和高可靠性,在电池驱动设备中具有广泛应用前景。
    使用建议:
    - 代码优化: 使用高速SPI模式可以提升系统性能。
    - 硬件设计: 在设计时考虑硬件复位引脚的连接,以确保系统的稳定性。

    5. 兼容性和支持


    W25Q128JV与其他串行外设接口兼容,并且支持多种封装选项。此外,Winbond公司还提供全面的技术支持和售后保障,包括软件开发工具和样片服务。

    6. 常见问题与解决方案


    以下是使用过程中常见的几个问题及其解决方案:
    - 问题: 系统初始化时无法正确识别设备。
    - 解决方案: 检查硬件连接,确认正确的SPI时钟频率和指令设置。
    - 问题: 编程或擦除操作失败。
    - 解决方案: 检查电源供应是否稳定,确认正确的指令序列和时序要求。
    - 问题: 数据读取异常。
    - 解决方案: 验证SPI引脚的电平状态和信号完整性。

    7. 总结和推荐


    综上所述,W25Q128JV凭借其卓越的性能、灵活的设计和广泛的应用场景,成为了一款非常值得推荐的串行闪存产品。它在低功耗、高速度和可靠性方面表现出色,特别适合需要高密度存储的嵌入式系统和物联网设备。如果你正在寻找一款高效、可靠的串行闪存解决方案,W25Q128JV无疑是一个优秀的选择。

W25Q128JVSIQ/TUBE参数

参数
数据总线宽度 -
接口类型 Serial (SPI,Dual SPI,Quad SPI)
存储容量 16MB
最大供电电流 25mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 16M x 8
长*宽*高 5.28mm*5.28mm*1.8mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级

W25Q128JVSIQ/TUBE数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q128JVSIQ/TUBE W25Q128JVSIQ/TUBE数据手册

W25Q128JVSIQ/TUBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1273 ¥ 9.5253
库存: 0
起订量: 888 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
