首页  >  产品百科  >  W25Q32JVTBIQ

W25Q32JVTBIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦

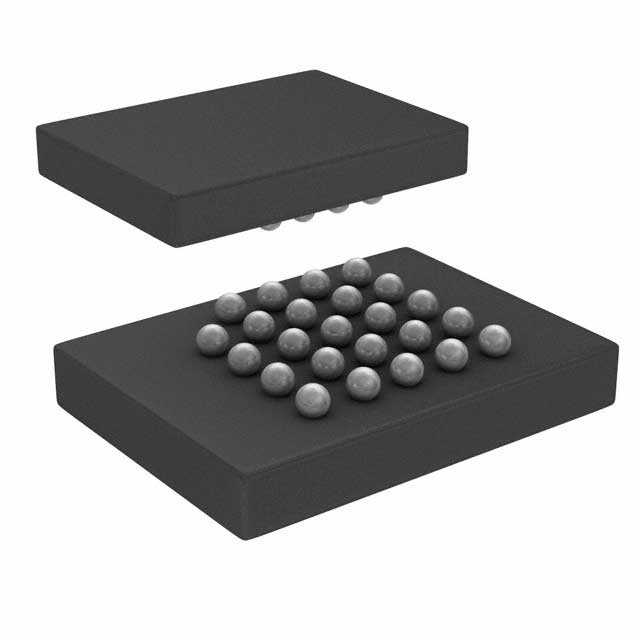

产品描述: 32Mb (4M x 8) 2.7V 3.6V 133MHz SPI-4 I/O TFBGA-24 贴片安装
供应商型号: 454-W25Q32JVTBIQ
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q32JVTBIQ

W25Q32JVTBIQ概述

    # W25Q32JV 32M-bit串行闪存技术手册

    产品简介


    W25Q32JV是一款高性能的32M-bit(4M字节)串行闪存存储器,隶属于Winbond的W25Q系列。它提供了一种适用于空间受限系统的设计解决方案,适合代码影射到RAM、直接执行代码(XIP)、语音、文本及数据存储等场景。该芯片支持标准的SPI接口以及双输入/输出和四输入/输出模式,支持高达133MHz的时钟频率,传输速率可达532Mbps,具有卓越的性能表现。
    主要功能
    - 支持SPI、Dual SPI和Quad SPI协议;
    - 拥有16,384个可编程页面,每个页面为256字节;
    - 采用灵活的4KB扇区架构,支持单页、4KB扇区、32KB块和64KB块擦除;
    - 具备强大的安全特性,包括硬件和软件写保护机制;
    - 支持JEDEC标准制造商ID和设备ID识别、SFDP寄存器以及唯一的64位序列号。
    应用领域
    W25Q32JV广泛应用于工业和高可靠性要求的应用场景,如汽车电子、物联网设备、嵌入式系统、网络通信设备等领域。

    技术参数


    以下是W25Q32JV的关键技术规格:
    | 参数 | 规格 |

    | 容量 | 32M-bit / 4M字节 |
    | 接口类型 | SPI、Dual SPI、Quad SPI |
    | 最大时钟频率 | 133MHz |
    | 数据传输速率 | 532Mbps |
    | 工作电压范围 | 2.7V至3.6V |
    | 功耗 | 休眠模式下<1µA |
    | 工作温度范围 | -40°C 至 +85°C 或 -40°C 至 +105°C |
    | 擦写次数 | 每扇区≥100,000次 |
    | 数据保持时间 | >20年 |

    产品特点和优势


    W25Q32JV在以下几个方面表现出色:
    1. 高性能:支持高达133MHz的时钟频率,提供行业领先的读写速度。
    2. 低功耗:在休眠模式下电流消耗极低,非常适合电池供电设备。
    3. 灵活性强:采用4KB小扇区设计,适合需要频繁擦写的场合。
    4. 高可靠性:具备多种安全特性,确保数据完整性。
    5. 空间效率:提供多种封装选项,适应不同的板级布局需求。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载娱乐系统和辅助驾驶系统的代码存储。
    - 工业控制:用于工业自动化设备的数据记录和参数保存。
    - 物联网设备:作为传感器节点的数据存储单元。
    使用建议
    - 在使用Quad SPI模式时,建议配置高速外部时钟源以充分利用其性能。
    - 针对高可靠性要求的应用,可以启用硬件写保护功能以防止意外修改。
    - 长期保存数据时,定期检查设备的健康状态以确保数据完整性。

    兼容性和支持


    W25Q32JV与多种主流微控制器和接口芯片兼容,例如STM32系列、NXP LPC系列等。Winbond提供详尽的技术文档和支持服务,包括开发工具包和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据无法正确写入 | 检查写使能状态,确保电源电压稳定 |
    | 设备初始化失败 | 确认引脚连接无误,复位信号有效 |
    | 数据传输速度慢 | 调整SPI时钟分频系数 |

    总结和推荐


    W25Q32JV凭借其出色的性能、灵活性和安全性,在嵌入式系统中占据重要地位。其高性价比使其成为许多工业和消费类电子产品的理想选择。对于需要高性能、低功耗和高可靠性的应用,我们强烈推荐使用此产品。如果您正在寻找一款既强大又易用的串行闪存解决方案,W25Q32JV无疑是您的首选。
    联系Winbond获取更多详细信息和支持服务!

W25Q32JVTBIQ参数

参数
数据总线宽度 -
接口类型 SPI-4 I/O
存储容量 32Mb (4M x 8)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
通用封装 TFBGA-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售

W25Q32JVTBIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JVTBIQ W25Q32JVTBIQ数据手册

W25Q32JVTBIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0125 ¥ 17.0056
10+ $ 1.426 ¥ 12.0497
100+ $ 1.0681 ¥ 9.0256
250+ $ 1.0584 ¥ 8.9435
480+ $ 1.0476 ¥ 8.8522
960+ $ 0.8759 ¥ 7.4012
2880+ $ 0.8348 ¥ 7.0536
5280+ $ 0.819 ¥ 6.9206
10080+ $ 0.7917 ¥ 6.6899
库存: 905
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17
