W25X40CLUXIG

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: Winbond 4Mbit NOR闪存芯片, SPI接口, USON-8, 3.1 x 2.1 x 0.55mm
供应商型号: 14M-W25X40CLUXIG USON-2*3
供应商: 云汉优选
标准整包数: 1

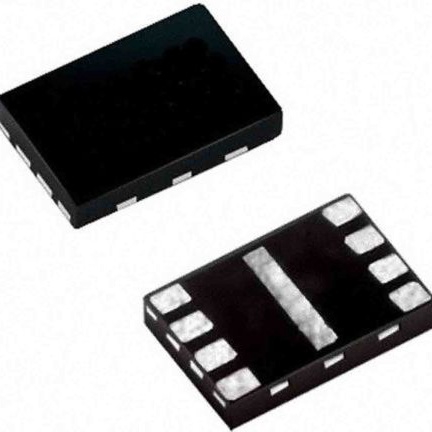

WINBOND/台湾华邦 闪存(Flash) W25X40CLUXIG

W25X40CLUXIG概述

    # W25X40CL 4M-Bit Serial Flash Memory 技术手册解析

    产品简介


    基本信息
    W25X40CL 是一款由 Winbond 推出的 4M-bit(512KB)串行闪存芯片,专为需要高效存储解决方案的应用设计。这款芯片结合了高容量、高速传输和低功耗等特点,广泛应用于代码下载、语音、文本和数据存储等领域。通过单个 2.3V 至 3.6V 的电源供电,其功耗仅为 1mA(活跃状态),待机时功耗小于 1µA。支持多种封装形式,便于集成到有限空间的应用场景中。
    主要功能
    - 存储容量:4M-bit(512KB),组织为 2048 页,每页 256 字节。
    - 擦除与编程:支持灵活的分区管理,包括 4KB、32KB 和 64KB 的统一擦除区域。
    - 接口协议:标准 SPI、双输出 SPI 和双 I/O SPI 模式。
    - 数据传输速度:高达 208Mbps,允许在标准模式下实现 104MHz 的时钟频率。
    - 特点:支持自动增量读取、连续读取模式以及硬件写保护。
    应用领域
    W25X40CL 适用于嵌入式系统、物联网设备、消费电子、工业控制等领域,特别是在需要低功耗、高可靠性及灵活数据管理的场合。

    技术参数


    封装规格
    - SOIC 208-mil: 包装代码 SS。
    - SOIC 150-mil: 包装代码 SN。
    - VSOP 150-mil: 包装代码 SV。
    - WSON 6x5mm: 包装代码 ZP。
    - USON 2x3mm: 包装代码 UX。
    - PDIP 300-mil: 包装代码 DA。
    工作电压与温度范围
    - 供电电压:2.3V 至 3.6V。
    - 工作温度范围:-40°C 至 +85°C。
    性能指标
    - 擦写寿命:超过 100,000 次擦写周期。
    - 数据保留时间:超过 20 年。
    - 页面编程时间:小于 1ms。
    - 连续读取模式:指令开销最少 16 个时钟周期。
    电气特性
    - 活跃电流:1mA。
    - 待机电流:<1µA。
    - 最高 SPI 频率:104MHz(双 SPI 模式下可达 208MHz)。

    产品特点和优势


    独特功能
    1. 灵活的分区管理:支持 4KB、32KB 和 64KB 的统一擦除区域,使应用程序设计更加灵活。
    2. 高性能 SPI 接口:支持标准 SPI 和双 SPI 操作,最大数据传输速率达 208Mbps。
    3. 连续读取模式:通过减少指令开销,实现高效的内存访问效率。
    4. 硬件写保护机制:提供写保护引脚(/WP)和可编程写保护功能,确保数据安全。
    市场竞争力
    - 低功耗:适合电池供电设备。
    - 高可靠性:超长数据保留时间和高擦写次数。
    - 紧凑封装:多种封装形式适应不同应用场景需求。

    应用案例和使用建议


    应用案例
    1. 物联网设备:作为传感器节点的数据存储模块。
    2. 嵌入式系统:用于代码存储和执行(XIP 模式)。
    3. 工业自动化:存储设备配置参数和日志信息。
    使用建议
    - 在使用连续读取模式时,确保地址计数器正确初始化以避免数据错误。
    - 为提高可靠性,建议在关键数据区启用写保护功能。
    - 在多设备共享 SPI 总线时,使用 HOLD 引脚暂停操作以避免冲突。

    兼容性和支持


    兼容性
    W25X40CL 支持主流的 SPI 协议,并与其他 SPI 设备具有良好的互操作性。此外,其独特的硬件写保护机制使得与其他写保护机制兼容的应用更为便捷。
    厂商支持
    Winbond 提供详尽的技术文档和开发工具支持,帮助用户快速上手并优化产品设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据无法正确写入 | 确保 Write Enable 指令已正确发送。 |
    | 芯片无法进入空闲状态 | 检查 HOLD 引脚的状态是否正常。 |
    | SPI 通信不稳定 | 校准时钟频率,确保符合规范。 |

    总结和推荐


    综合评估
    W25X40CL 以其高存储密度、灵活的分区管理、优异的功耗表现和多种封装选择,成为一款极具吸引力的串行闪存芯片。它不仅满足了现代嵌入式系统对高性能存储的需求,还提供了可靠的安全保障和易于集成的优势。
    推荐结论
    强烈推荐 W25X40CL 用于需要高效存储和低功耗的各类嵌入式应用中。无论是物联网设备还是工业自动化系统,它都能提供卓越的性能表现和稳定性支持。

W25X40CLUXIG参数

参数
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 512K x 8 bit
数据总线宽度 16bit
接口类型 Serial (SPI,Dual SPI)
存储容量 512KB
最大供电电流 14mA
长*宽*高 3.1mm*3.1mm*550μm
通用封装 USON
安装方式 贴片安装
应用等级 工业级

W25X40CLUXIG数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25X40CLUXIG W25X40CLUXIG数据手册

W25X40CLUXIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.1935
10+ ¥ 2.0645
30+ ¥ 1.8426
100+ ¥ 1.3806
4000+ ¥ 1.329
12000+ ¥ 1.2903
库存: 2687
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 2.19
