W25Q16JLZPIG

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 16Mb (2M x 8) 2.3V 25mA 3.6V 104MHz SPI WSON-8-EP 贴片安装
供应商型号: W25Q16JLZPIG WSON-8-EP(5X6)
供应商: 期货订购
标准整包数: 100

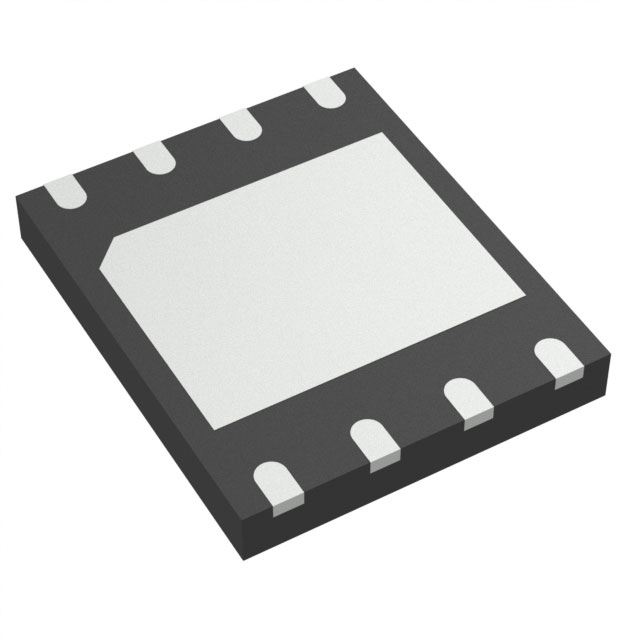

WINBOND/台湾华邦 闪存(Flash) W25Q16JLZPIG

W25Q16JLZPIG概述


    产品简介


    W25Q16JL是一款16M-bit(即2MB)的串行闪存存储器,属于Winbond的SpiFlash记忆体家族。它为需要有限空间、引脚数及电源的应用提供了一种存储解决方案。其主要功能包括执行代码直接从双四路SPI(XIP)加载、阴影拷贝代码到RAM以及储存语音、文本和数据。此款芯片支持标准串行外设接口(SPI)、高性能双输出/四输出SPI以及双/四输入输出SPI。得益于这些特性,W25Q16JL非常适合应用于物联网(IoT)、嵌入式系统、工业自动化等领域。

    技术参数


    - 容量: 16M-bit(2MB)
    - 电压范围: 2.3V 至 3.6V
    - 最大时钟频率: 104MHz
    - 连续数据传输速率: 最高可达50MB/s
    - 程序擦写周期: 每个扇区至少10万次
    - 数据保存时间: 超过20年
    - 工作温度范围: -40°C 至 +85°C
    - 页大小: 256字节
    - 扇区大小: 4KB
    - 块大小: 32KB 和 64KB
    - 电源模式下电流消耗: <1μA

    产品特点和优势


    W25Q16JL具有许多独特的功能和优势,使其在市场上具有很强的竞争优势。首先,它提供了最高的性能串行闪存,支持高达104MHz的双SPI/四SPI时钟频率,以及208/416MHz的有效双/四SPI时钟率,连续数据传输速率达到50MB/s,是普通串行闪存的四倍。此外,该设备拥有非常低的功耗,在活动状态下的电流消耗仅为2mA,在电源关闭状态下则小于1μA。同时,它还支持灵活的架构,允许对4KB大小的扇区进行均匀擦除,并且可以一次性编程1至256字节的数据。

    应用案例和使用建议


    W25Q16JL广泛应用于各种领域,如物联网设备、嵌入式系统和工业控制等。例如,在智能家居中,它可以用来存储设备设置信息;在工业自动化领域,则可用于记录生产过程中的关键参数。对于开发者而言,建议根据具体应用场景选择合适的SPI模式(标准SPI、双SPI或四SPI),并合理规划扇区划分以满足不同的数据存储需求。

    兼容性和支持


    W25Q16JL与多种封装形式兼容,包括8针SOIC 150/208mil、VSOP 150mil、8引脚WSON 6x5mm和USON 2x3mm。Winbond公司为用户提供全面的技术支持和服务保障,确保客户能够顺利集成这款产品到他们的设计方案中。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决办法: 检查供电电压是否符合要求(2.3V~3.6V),确认SPI引脚连接正确无误。
    2. 问题: 数据读取错误。
    - 解决办法: 确保进行了正确的初始化操作,比如发送“Write Enable”命令后再尝试读取操作。

    总结和推荐


    综上所述,W25Q16JL凭借其卓越的性能表现、灵活的操作模式以及广泛的适用范围,在众多串行闪存产品中脱颖而出。如果您正在寻找一款适合小型化设计、高效率运作且易于集成的产品,那么W25Q16JL将是您的理想选择。我们强烈推荐将其纳入您的下一个项目当中。

W25Q16JLZPIG参数

参数
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 16Mb (2M x 8)
最大供电电流 25mA
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.3V
通用封装 WSON-8-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

W25Q16JLZPIG数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q16JLZPIG W25Q16JLZPIG数据手册

W25Q16JLZPIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
