W25Q256FVCIF

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 256Mb (32M x 8) 2.7V 3.6V 104MHz SPI 贴片安装

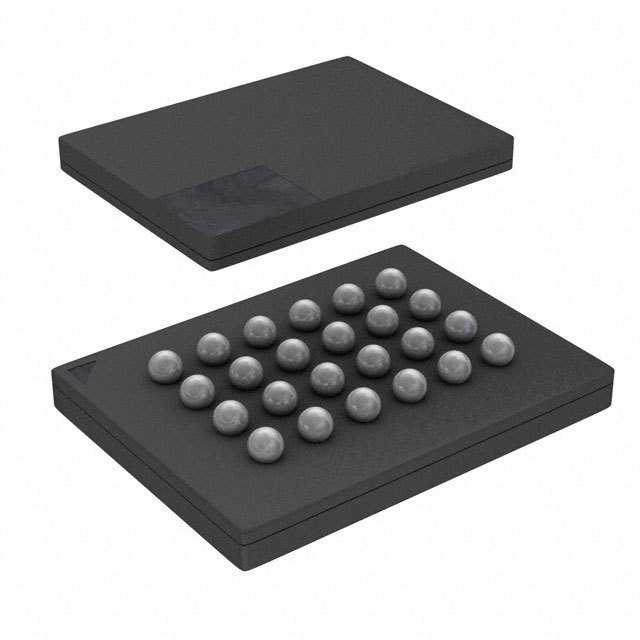

供应商型号: W25Q256FVCIF TFBGA-24(6X8)
供应商: 期货订购
标准整包数: 44
WINBOND/台湾华邦 闪存(Flash) W25Q256FVCIF

W25Q256FVCIF概述


    产品简介


    W25Q256FV是一款256M位的串行闪存芯片,专为需要有限空间、引脚和电源的应用设计。作为W25Q系列的一员,它提供了超出普通串行闪存设备灵活性和性能的功能。这款芯片非常适合代码阴影(Code Shadowing)、直接从双通道/四通道SPI(XIP)执行代码,以及存储语音、文本和数据。W25Q256FV支持单一供电电压范围2.7V至3.6V,并具有低功耗的特点,活动电流消耗仅为4mA,掉电模式下电流仅需1µA。所有型号均采用节省空间的封装形式。

    技术参数


    以下是该芯片的主要技术参数和技术规格:
    | 参数类别 | 描述 |

    | 存储容量 | 256M-bit |
    | 供电电压范围 | 2.7V 至 3.6V |
    | 功耗 | 活动模式:4mA;掉电模式:1µA |
    | 工作温度范围 | 商业级:0°C 至 +70°C;工业级:-40°C 至 +85°C |
    | 存储器阵列 | 131,072个可编程页,每页256字节 |
    | 编程与擦除操作 | 单次编程最多可达256字节;支持4KB扇区擦除、32KB块擦除、64KB块擦除及全芯片擦除 |
    | 接口支持 | SPI、Dual SPI、Quad SPI、QPI模式 |
    | 数据传输速率 | 最大SPI时钟频率104MHz;支持208MHz(Dual I/O)和416MHz(Quad I/O)连续读取模式 |

    产品特点和优势


    W25Q256FV凭借以下特点在市场上脱颖而出:
    1. 高性能和灵活性:支持多种接口模式(SPI、Dual SPI、Quad SPI、QPI),适合各种复杂的应用场景。
    2. 低功耗:在活动模式和掉电模式下的极低功耗表现,使其成为便携式设备的理想选择。
    3. 高可靠性:支持小尺寸4KB扇区擦除功能,满足对数据和参数存储灵活性的要求。
    4. 持续读取模式:能够实现高效的内存访问,减少指令开销并实现真正的“执行就地”(XIP)操作。
    5. 兼容性强:支持广泛的存储器指令集和数据传输协议,与其他嵌入式系统和外设高度兼容。

    应用案例和使用建议


    应用案例
    1. 嵌入式系统代码存储:如物联网设备、智能家居控制板等,用于代码阴影以加速启动速度或直接执行代码。
    2. 语音、文本和数据存储:例如汽车信息娱乐系统中存储导航地图和语音文件。
    3. 高精度传感器数据记录:可配合数据采集模块,用于实时数据的存储与回放。
    使用建议
    1. 在使用4字节地址模式时,确保在进入或退出该模式之前已正确配置相关寄存器。
    2. 对于大数据量的快速读写,优先考虑使用Quad I/O或QPI模式以获得更高的吞吐量。
    3. 在极端环境下使用时,可启用Write Protect功能保护关键数据免受意外修改。

    兼容性和支持


    W25Q256FV与多种主控制器和嵌入式系统的接口兼容,并通过了广泛的测试验证。西部数据(Winbond)提供详尽的技术文档和支持服务,包括硬件设计指南、软件驱动程序及故障排查工具。此外,客户还可以通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常擦除指定区块 | 检查当前工作模式是否正确,重新设置状态寄存器 |
    | 写入数据时出现错误 | 确认写入命令序列是否完整,检查时钟稳定性 |
    | 设备运行过程中突然掉电 | 配置Write Protect功能以避免非计划性写入 |

    总结和推荐


    W25Q256FV以其卓越的性能、灵活的操作模式和广泛的应用领域,成为一款非常值得推荐的串行闪存芯片。其低功耗特性、高可靠性和强大的功能使其在嵌入式系统和便携式设备中表现出色。无论是在性能还是兼容性方面,它都展现了显著的市场竞争力。因此,对于需要高效存储解决方案的设计者而言,W25Q256FV是一个理想的选择。
    推荐指数:★★★★★

W25Q256FVCIF参数

参数
最大供电电流 -
最大时钟频率 104MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 SPI
存储容量 256Mb (32M x 8)
安装方式 贴片安装
应用等级 工业级
零件状态 停产

W25Q256FVCIF数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q256FVCIF W25Q256FVCIF数据手册

W25Q256FVCIF封装设计

查看详情并下载
Symbol
Footprint
3D Model
