W25X10CLUXIG

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦

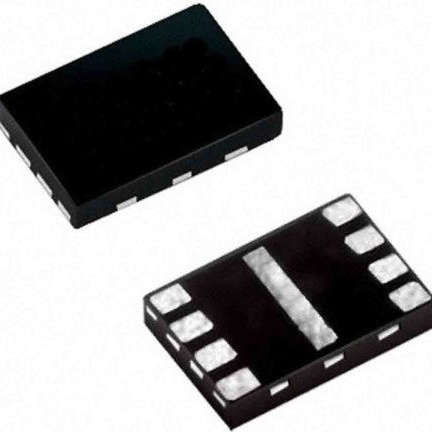

产品描述: Winbond 1Mbit NOR闪存芯片, SPI接口, USON-8, 3.1 x 2.1 x 0.55mm
供应商型号: UNP-W25X10CLUXIG
供应商: 海外现货
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25X10CLUXIG

W25X10CLUXIG概述

    W25X10CL Serial Flash Memory: Comprehensive Guide

    1. 产品简介


    W25X10CL 是一款具有1兆位(1M-bit)存储容量的串行闪存,属于Winbond公司25X系列的产品。这款闪存在系统空间、引脚和电源方面具有很高的灵活性,适用于各种需要有限资源的应用场合。特别适用于代码下载、语音、文本和数据存储等场景。W25X10CL的阵列被组织成512个可编程页面,每个页面包含256字节,这使得它非常适合数据和参数存储。

    2. 技术参数


    - 电压范围: 2.5V/3V/3.3V
    - 存储容量: 1M-bit
    - 操作模式: SPI, 双输出/双输入SPI
    - 传输速率: 最高可达208M位/秒(208MHz)
    - 电源电流: 活动状态下1mA,掉电状态<1μA
    - 工作温度范围: -40°C至+85°C
    - 封装形式: 8-pin SOIC 150-mil 和 8-pad USON 2x3-mm

    3. 产品特点和优势


    W25X10CL的优势在于其高性能的双输出/双输入SPI操作能力,高达208M位/秒的数据传输速率使其性能媲美8位和16位并行闪存。此外,其高效连续读取模式使得内存访问效率大大提高。它还支持软件和硬件写保护功能,能够灵活地保护整个或部分内存区域。这些特性使得W25X10CL在数据存储和下载应用中表现出色。

    4. 应用案例和使用建议


    W25X10CL可以应用于多种场景,例如代码下载和执行(如XIP),实时数据存储和缓存,以及系统初始化过程中的快速数据加载。对于代码下载应用,可以利用其高效的连续读取模式来提高数据加载速度。对于实时数据存储,由于其灵活的写保护机制,可以确保关键数据的安全性。
    使用建议:
    - 在多设备共享SPI信号时,可以利用Hold功能暂停设备操作,以便处理其他优先级任务。
    - 考虑到系统的稳定性,可以在SPI操作期间加入软件或硬件写保护措施,以防止意外的数据修改。

    5. 兼容性和支持


    W25X10CL 支持标准SPI协议和JEDEC标准制造商及设备识别,这使得它在不同类型的系统中具备良好的兼容性。此外,Winbond公司提供了详细的技术文档和支持服务,用户可以通过官方渠道获得技术支持和产品更新信息。

    6. 常见问题与解决方案


    - 问题: 如何防止数据丢失?
    - 解决办法: 使用Write Protect功能来保护部分或全部内存区域,确保关键数据的安全性。
    - 问题: 设备在休眠模式下出现异常行为。
    - 解决办法: 确保在休眠模式下保持正确的供电条件,避免因电压不稳定导致设备误操作。

    7. 总结和推荐


    总体而言,W25X10CL是一款高性能、低功耗且兼容性强的串行闪存,非常适合用于需要高效数据存储和处理的应用场景。其出色的性能和丰富的功能使其在市场上具有很强的竞争力。我们强烈推荐用户在需要高效数据存储和处理的应用中使用W25X10CL。

W25X10CLUXIG参数

参数
数据总线宽度 -
接口类型 Serial (SPI,Dual SPI)
存储容量 128KB
最大供电电流 14mA
最大时钟频率 -
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 128K x 8
长*宽*高 2mm*3mm*530μm
通用封装 SON
安装方式 贴片安装
应用等级 工业级

W25X10CLUXIG数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25X10CLUXIG W25X10CLUXIG数据手册

W25X10CLUXIG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1772 ¥ 1.4974
230+ $ 0.162 ¥ 1.3689
库存: 230
起订量: 67 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.49
