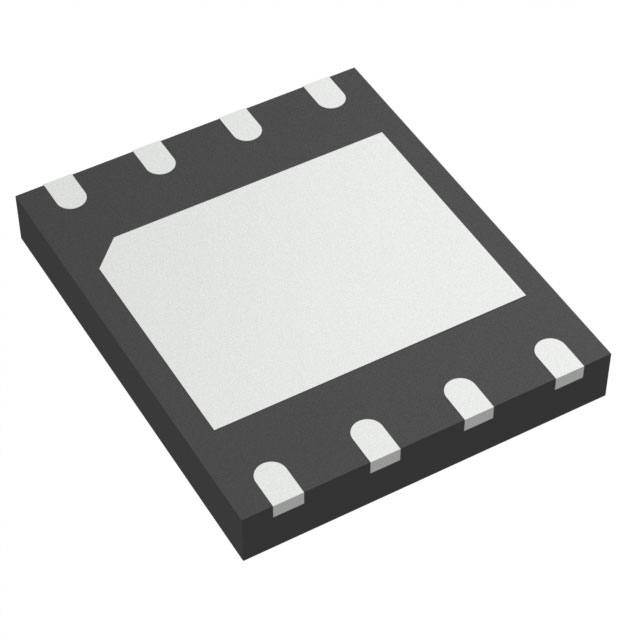

W25Q16JWZPIM TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 1.65V 1.95V 133MHz SPI-Quad I/O WSON-8-EP 贴片安装,黏合安装
供应商型号: W25Q16JWZPIM TR WSON-8-EP(5X6)
供应商: 期货订购
标准整包数: 5000
WINBOND/台湾华邦 闪存(Flash) W25Q16JWZPIM TR

W25Q16JWZPIM TR概述

    # W25Q16JW-DTR 1.8V 16M-Bit Serial Flash Memory 技术手册

    产品简介


    W25Q16JW-DTR 是一款高性能的16M-bit串行闪存芯片,由Winbond推出。它通过SPI(标准、双输出、四输出)、QPI以及DTR(双倍传输速率)模式提供灵活的数据传输方式,适合各种对存储空间有限、引脚数量受限且功耗敏感的应用场景。该产品特别适用于代码阴影化(Code Shadowing)、直接执行代码(XIP)以及语音、文本和数据存储等需求。凭借其高效的连续读取能力、低功耗设计和强大的安全性,W25Q16JW-DTR 在嵌入式系统和消费电子产品中具有广泛的应用前景。

    技术参数


    主要技术规格
    - 容量:16M-bit(2MB)
    - 供电电压范围:1.65V 至 1.95V
    - 最大工作电流:待机模式下 <0.1 µA
    - 最小写入周期次数:≥100,000次
    - 数据保存时间:>20年
    - 封装形式:SOIC 150/208mil、WSON 6x5mm、USON 2x3mm、WLCSP
    性能指标
    - 最高时钟频率:133MHz(Quad SPI),208/416MHz(QPI)
    - 持续数据传输速率:66MB/s
    - 页编程大小:1至256字节
    - 扇区擦除大小:4KB、32KB、64KB 或全芯片擦除
    工作环境
    - 温度范围:-40°C 至 +85°C

    产品特点和优势


    W25Q16JW-DTR 提供了一系列显著的优点:
    1. 高可靠性:支持高达100,000次的擦写循环,并保证超过20年的数据保持时间。
    2. 灵活性:采用统一的扇区/块擦除机制,支持从1KB到64KB的不同尺寸的区域操作。
    3. 高效读取:通过QPI模式可实现真正的XIP功能,性能优于传统X16并行闪存。
    4. 安全性:具备软件和硬件级别的写保护机制,支持唯一ID号及多种安全寄存器配置。

    应用案例和使用建议


    W25Q16JW-DTR 广泛应用于物联网设备、智能家电、工业控制等领域。例如,在智能家居系统中,它可以用来存储固件升级包;在医疗监控装置里,则可以用于缓存传感器数据。为了最大化利用这一产品的潜力,建议开发者充分考虑其支持的各种读取指令集,并根据具体应用场景选择最合适的通信协议。

    兼容性和支持


    W25Q16JW-DTR 支持标准的JEDEC制造商与设备ID查询命令,确保良好的互操作性。同时,Winbond公司提供了全面的技术文档和支持服务,包括详细的API参考手册和技术支持热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 确认电源连接正确,检查是否有正确的复位信号。 |
    | 写入失败 | 验证写入地址是否有效,确保之前没有锁定相应区块。 |
    | 数据丢失 | 核查存储期间是否存在异常断电情况,定期进行数据备份。 |

    总结和推荐


    综上所述,W25Q16JW-DTR 是一款集成了先进技术和多功能于一体的串行闪存解决方案。它的优越性能使其成为众多高端应用的理想选择。如果您正在寻找一款既强大又可靠的存储组件来满足您的项目需求,那么W25Q16JW-DTR无疑是一个值得考虑的好选项。强烈推荐给那些寻求高性能、低功耗和多功能集成解决方案的工程师们。

W25Q16JWZPIM TR参数

参数
接口类型 SPI-Quad I/O
存储容量 -
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 1.95V
最小工作供电电压 1.65V
组织 -
数据总线宽度 -
通用封装 WSON-8-EP
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

W25Q16JWZPIM TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q16JWZPIM TR W25Q16JWZPIM TR数据手册

W25Q16JWZPIM TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
