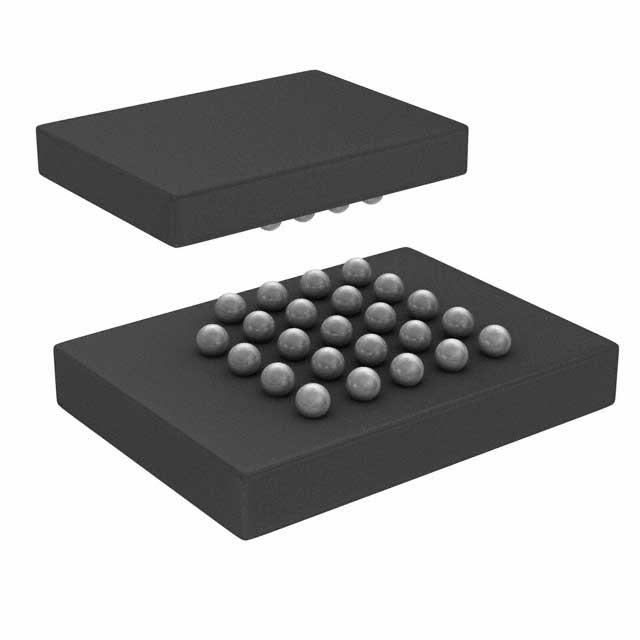

W25Q128JVBIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (16M x 8) 2.7V 25mA 3.6V 133MHz DTR,QPI,SPI-Quad I/O BGA 贴片安装 8mm*6mm*850μm
供应商型号: 454-W25Q128JVBIQ
供应商: Mouser
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q128JVBIQ

W25Q128JVBIQ概述

    W25Q128JV:高性能串行闪存技术手册详解

    产品简介


    W25Q128JV是一款高密度存储解决方案,容量为128兆位(16兆字节),提供标准SPI、双I/O SPI和四I/O SPI接口选项。它非常适合需要低功耗、紧凑封装的应用场景,例如工业自动化、消费电子以及物联网设备。此款串行闪存的主要功能包括快速读取模式(最高达133MHz单通道时钟频率)、多数据流传输能力以及多种擦除和编程选项。通过支持Execute-in-Place (XIP) 模式,可以直接从内存执行代码,而无需将数据加载到RAM中。此外,W25Q128JV还具备出色的耐久性和安全性,适合长期数据存储需求。

    技术参数


    | 参数项 | 描述 |

    | 接口类型 | 标准SPI、双I/O SPI、四I/O SPI |
    | 存储容量 | 128兆位(16兆字节) |
    | 工作电压范围 | 2.7V至3.6V |
    | 最大工作频率 | 单通道133MHz,双通道266MHz,四通道532MHz |
    | 数据传输速率 | 高达66MB/s |
    | 写入/擦除周期次数 | 每个扇区至少100,000次 |
    | 温度范围 | -40°C 至 +85°C 或 -40°C 至 +105°C |
    | 包装方式 | 8引脚SOIC 208mil、16引脚SOIC 300mil、WSON 6x5mm等 |

    产品特点和优势


    W25Q128JV的主要特点包括其卓越的性能表现、灵活的设计架构及强大的安全特性。它的最大亮点是支持高速数据传输(如高达532MHz的有效时钟速率),这使得它成为处理大数据量应用的理想选择。此外,它具有细粒度的4KB扇区结构,允许开发者根据具体需求精确控制存储区域,从而提高系统的效率并减少资源浪费。另外,先进的安全机制如写保护、唯一序列号生成以及多种锁定机制进一步增强了产品的可靠性与保密性。

    应用案例和使用建议


    典型应用场景包括嵌入式系统设计中的代码影子复制、参数配置存储等。对于需要频繁访问特定区块的应用程序,可以考虑预先定义好常用数据块的位置以加速操作流程;而对于大规模一次性写入后很少更改的数据,则可以选择更经济高效的块级擦除策略来优化成本效益比。

    兼容性和支持


    W25Q128JV与主流微控制器和处理器平台高度兼容,几乎所有的现代MCU都可以轻松集成该组件。制造商提供了详尽的技术文档和支持服务,确保客户能够顺利完成开发过程。如果您正在寻找定制化解决方案或特殊版本,请直接联系Winbond官方获取更多信息。

    常见问题与解决方案


    - 问题: 如何判断设备当前状态是否处于忙碌状态?
    - 解答: 可以通过读取状态寄存器中的BUSY标志位来确认设备的工作状态。

    - 问题: 在更换不同版本固件时遇到了兼容性障碍怎么办?
    - 解答: 确保新旧版本之间的协议保持一致,并检查是否有必要的更新措施被遗漏。

    总结和推荐


    综上所述,W25Q128JV凭借其优异的性能指标、广泛的适用范围以及良好的用户友好度,在众多竞争者中脱颖而出。无论是作为核心存储元件还是辅助记忆模块,它都展现了极高的实用价值和发展潜力。因此,强烈推荐给那些寻求稳定可靠且易于管理的存储解决方案的企业和个人。

W25Q128JVBIQ参数

参数
数据总线宽度 -
接口类型 DTR,QPI,SPI-Quad I/O
存储容量 128Mb (16M x 8)
最大供电电流 25mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
长*宽*高 8mm*6mm*850μm
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

W25Q128JVBIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q128JVBIQ W25Q128JVBIQ数据手册

W25Q128JVBIQ封装设计

查看详情并下载
Symbol
Footprint

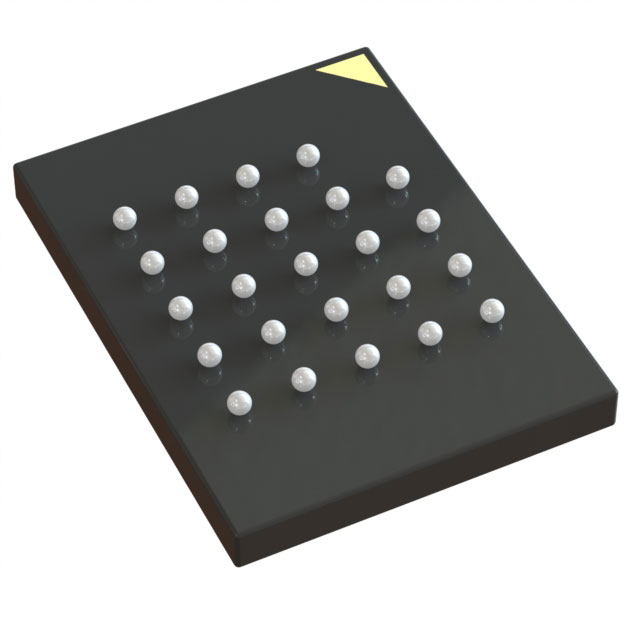

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.473 ¥ 29.3469
10+ $ 2.4955 ¥ 21.087
100+ $ 1.8684 ¥ 15.788
480+ $ 1.7928 ¥ 15.1492
库存: 9876
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.34
