W25X40CLSNIG/TUBE

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦

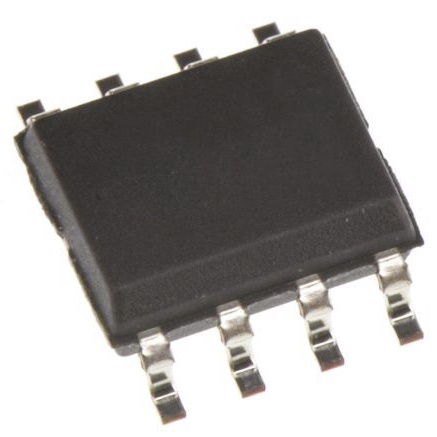

产品描述: Winbond 4Mbit NOR闪存芯片, SPI接口, SOIC-8, 5 x 4 x 1.5mm
供应商型号: 1712238
供应商: 欧时
标准整包数: 15
WINBOND/台湾华邦 闪存(Flash) W25X40CLSNIG/TUBE

W25X40CLSNIG/TUBE概述

    W25X40CL 4M-bit Serial Flash Memory Technical Overview

    1. 产品简介


    W25X40CL是一款4M位(512K字节)的串行闪存存储器,专为具有空间限制、引脚数量有限和功率消耗敏感的应用设计。这款串行闪存属于25X系列,具备超越普通串行闪存设备的灵活性和性能。它非常适合用于代码下载应用,也适用于语音、文本和数据存储。W25X40CL可以在单个2.3V到3.6V电源下运行,静态电流低至1μA,最大活动电流为1mA。其封装尺寸小,适合空间受限的设计。

    2. 技术参数


    - 存储容量: 4M位(512K字节)
    - 工作电压: 2.3V至3.6V
    - 待机电流: <1μA
    - 工作电流: 1mA
    - 数据传输率: 最高可达208Mbps
    - 编程页大小: 256字节
    - 擦除扇区大小: 4KB、32KB、64KB
    - 擦除/编程周期: 超过100,000次
    - 数据保留时间: 超过20年
    - 温度范围: -40°C至+85°C
    - 时钟频率: 支持最高104MHz的时钟频率

    3. 产品特点和优势


    W25X40CL具有以下独特的功能和优势:
    - 灵活的架构: 支持4KB、32KB和64KB的均匀擦除区域,便于数据和参数存储。
    - 高性能双输出: 在标准串行外设接口(SPI)基础上,支持高效率的双输出和双I/O操作,数据传输速率高达208Mbps。
    - 连续读取模式: 最多只需16个时钟周期即可访问内存,支持真正的XIP(执行就地)操作。
    - 灵活的控制选项: 包括硬件写保护、状态寄存器保护等功能,提供进一步的操作灵活性。
    - 低功耗: 单一电源供电,工作电流低至1mA,待机电流仅为1μA。

    4. 应用案例和使用建议


    W25X40CL广泛应用于多种场合,如代码下载、语音存储和数据记录等。例如,在嵌入式系统中,它可以作为固件存储器,提高系统的整体性能和可靠性。在实际使用中,可以通过以下几个方面来优化性能:
    - 选择适当的时钟频率: 根据具体需求选择合适的SPI时钟频率,以平衡数据传输速率和功耗。
    - 利用连续读取模式: 利用连续读取模式减少指令开销,提高数据访问效率。
    - 合理配置擦除/编程扇区: 根据应用需求合理分配不同的扇区大小,提高存储效率。

    5. 兼容性和支持


    W25X40CL支持标准的SPI协议,并提供多种指令集。这些功能使其能够与现有的许多电子系统无缝集成。此外,制造商还提供了详细的技术支持文档和相关资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 如何启用写保护功能?
    - 通过将Write Protect (/WP)引脚置低,可以启用写保护功能。在需要永久锁定某些数据时,这非常有用。
    2. 如何进行芯片擦除?
    - 可以通过发送特定的擦除命令(如C7h或60h),实现全芯片擦除。
    3. 如何识别设备型号和制造商信息?
    - 使用Read Manufacturer/Device ID指令(90h或92h),可以读取设备的制造商ID和设备ID。

    7. 总结和推荐


    总体而言,W25X40CL是一款高效且灵活的串行闪存存储器,特别适用于那些需要高度灵活性和低功耗的应用。其强大的功能和卓越的性能使其在市场上具有很高的竞争力。我们强烈推荐在需要高速数据传输和灵活存储管理的应用中使用W25X40CL。

W25X40CLSNIG/TUBE参数

参数
最大工作供电电压 3.6V
最小工作供电电压 2.3V
组织 512K x 8
数据总线宽度 -
接口类型 SPI
存储容量 -
最大供电电流 -
最大时钟频率 208MHz
长*宽*高 5mm*4mm*1.5mm
通用封装 SOIC
安装方式 贴片安装

W25X40CLSNIG/TUBE数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25X40CLSNIG/TUBE W25X40CLSNIG/TUBE数据手册

W25X40CLSNIG/TUBE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 0.7209 ¥ 6.0912
30+ $ 0.7097 ¥ 5.9967
45+ $ 0.6942 ¥ 5.8663
库存: 30
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 91.36
