W25Q32JVTCIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 32Mb (4M x 8) 2.7V 3.6V 133MHz SPI-Quad I/O TFBGA-24 贴片安装,黏合安装
供应商型号: W25Q32JVTCIQ TR TFBGA-24(6X8)
供应商: 国内现货
标准整包数: 2000

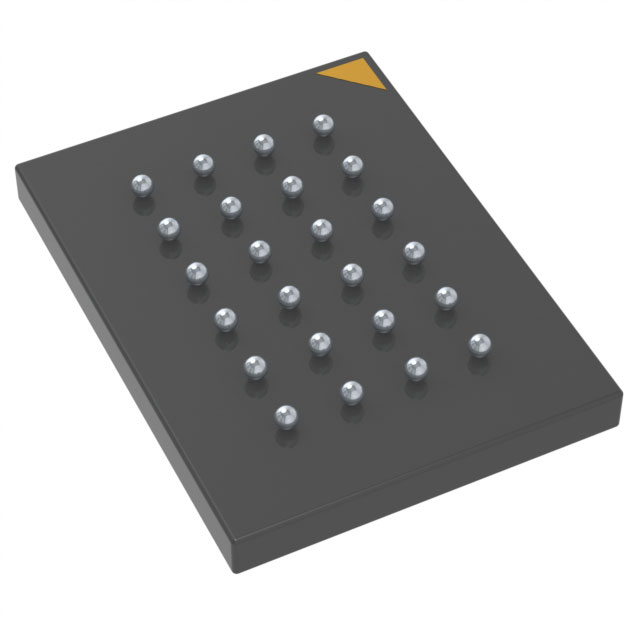

WINBOND/台湾华邦 闪存(Flash) W25Q32JVTCIQ TR

W25Q32JVTCIQ TR概述

    # W25Q32JV 32M-bit Serial Flash Memory 技术手册解析

    产品简介


    W25Q32JV 是一款高性能的串行闪存芯片,属于 Winbond 的 25Q 系列,容量为 32M-bit(4M-byte)。它以低功耗、小尺寸和高速度为核心卖点,广泛应用于嵌入式系统中需要有限空间和电源支持的应用场景。此款芯片支持标准 SPI、双输出 SPI 和四输入/输出 SPI 模式,具备出色的读写速度和可靠性。其主要功能包括代码影射、直接执行(XIP)、数据存储等,非常适合工业级应用。
    主要功能
    - 存储容量:32M-bit(4M-byte)
    - 接口类型:标准 SPI、双 SPI、四 SPI
    - 工作电压:2.7V 至 3.6V
    - 擦写周期:>100,000 次
    - 数据保留时间:超过 20 年
    应用领域
    - 嵌入式系统
    - 工业控制设备
    - 消费电子产品
    - 数据记录设备

    技术参数


    以下是 W25Q32JV 的核心技术规格和技术特性:
    | 参数类别 | 技术参数 |

    | 容量 | 32M-bit(4M-byte) |
    | 供电电压 | 2.7V 至 3.6V |
    | 待机电流 | <1 µA |
    | 工作温度范围 | 工业级:-40°C 至 +85°C
    工业增强级:-40°C 至 +105°C |
    | 擦写次数 | 每页 >100,000 次 |
    | 数据保留时间 | 超过 20 年 |
    | 最大时钟频率 | 单 SPI:133MHz
    双 SPI:266MHz
    四 SPI:532MHz |

    产品特点和优势


    W25Q32JV 的独特功能和优势使其在市场上具有较强的竞争力:
    1. 高性能
    支持高达 133MHz 的单 SPI 操作,或通过双 SPI 达到 266MHz,四 SPI 更可达到 532MHz,传输速率可达 66MB/s。
    2. 灵活的架构
    阵列组织为 16,384 个 256 字节的页面,支持多种擦除方式(4KB、32KB、64KB 或整片擦除),适用于不同的应用需求。
    3. 先进的安全机制
    包括硬件/软件写保护、OTP 保护、顶/底保护、数组块保护以及 64 位唯一序列号。
    4. 低功耗设计
    在待机模式下,电流消耗低于 1 µA,适合电池供电设备。
    5. 多封装选项
    提供 8-pin SOIC、VSOP、WSON 和 TFBGA 等多种封装形式,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 代码执行
    W25Q32JV 可直接从 Flash 执行代码(XIP),适用于小型嵌入式系统。

    2. 数据存储
    典型应用场景包括记录语音、文本和其他传感器数据。
    3. 工业控制
    配合 PLC 或工业控制器用于存储配置参数和日志数据。
    使用建议
    - 选择合适的 SPI 模式
    根据具体应用场景选择标准 SPI、双 SPI 或四 SPI 模式,以获得最佳性能。
    - 数据完整性保护
    使用写保护功能和OTP保护,确保数据的安全性和不可篡改性。
    - 优化擦写策略
    合理安排擦写操作,延长芯片寿命。

    兼容性和支持


    W25Q32JV 兼容大多数主流微控制器和主机接口,支持 JEDEC 标准 ID 和 SFDP 寄存器。Winbond 提供全面的技术支持,包括样品申请、技术支持热线和线上文档资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 芯片无法正常初始化 | 检查时钟信号和引脚连接是否正确,确保复位信号有效。 |
    | 擦写失败 | 确认写保护设置是否开启,检查地址范围是否正确。 |
    | 读取数据异常 | 核对 SPI 模式设置是否与当前操作一致。 |

    总结和推荐


    W25Q32JV 是一款面向工业和消费电子市场的高性能串行闪存芯片,凭借其高可靠性和灵活性,广泛适用于嵌入式系统和数据存储领域。其显著的优点包括高速度、低功耗、强大的安全保护机制和丰富的封装选项。因此,我们强烈推荐此款产品给需要高效存储解决方案的用户。
    结论:W25Q32JV 是一款值得信赖的产品,适用于需要高性能、高稳定性和多功能性的应用场景。

W25Q32JVTCIQ TR参数

参数
组织 -
数据总线宽度 -
接口类型 SPI-Quad I/O
存储容量 32Mb (4M x 8)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
通用封装 TFBGA-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

W25Q32JVTCIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q32JVTCIQ TR W25Q32JVTCIQ TR数据手册

W25Q32JVTCIQ TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.7432
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 5486.4
