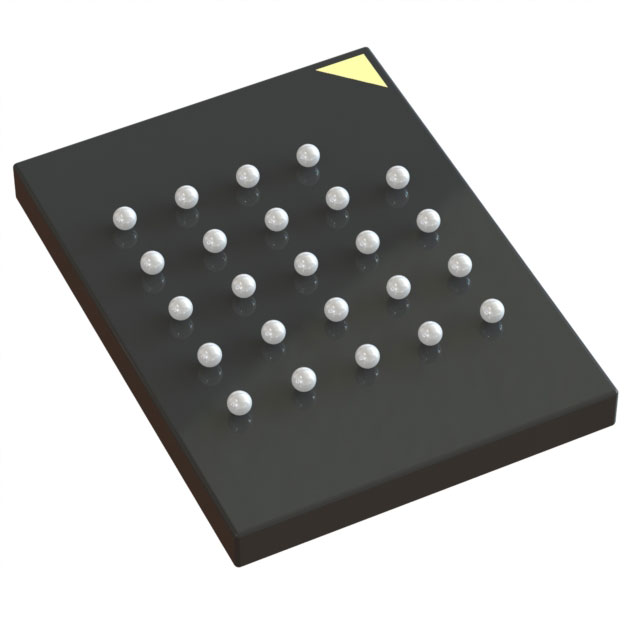

W25Q512JVBIQ

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 512Mb (64M x 8) 2.7V 35mA 3.6V 133MHz SPI-4 I/O TFBGA-24 贴片安装
供应商型号: W25Q512JVBIQ-ND
供应商: Digi-Key
标准整包数: 1
WINBOND/台湾华邦 闪存(Flash) W25Q512JVBIQ

W25Q512JVBIQ概述

    # W25Q512JV 512M-bit Serial Flash Memory 技术手册

    产品简介


    W25Q512JV 是一款由 Winbond 推出的高性能串行闪存芯片,容量为 512M-bit(64MB)。它提供了单电源操作(2.7V 至 3.6V),非常适合空间受限且需要低功耗的应用。该系列支持标准、双线(Dual SPI)和四线(Quad SPI)模式,最高时钟频率可达 133MHz。这种灵活性使其能够广泛应用于代码影子传输、直接执行代码(XIP)、语音存储、文本和数据存储等领域。W25Q512JV 特别适合嵌入式系统、工业控制、网络设备和便携式设备等场景。

    技术参数


    以下是 W25Q512JV 的关键技术参数:
    - 容量:512M-bit / 64M-byte
    - 供电电压:2.7V 至 3.6V
    - 待机电流:<1µA(典型值)
    - 工作温度范围:-40°C 至 +85°C
    - 存储时间:超过 20 年
    - 擦写次数:每个扇区至少 100,000 次
    - 数据传输速率:高达 66MB/s
    - 支持地址模式:3-字节或 4-字节地址模式
    - 封装类型:
    - 8 引脚 WSON 8x6-mm
    - 16 引脚 SOIC 300-mil
    - 接口:标准 SPI、Dual SPI 和 Quad SPI

    产品特点和优势


    1. 高性能:支持高达 133MHz 的标准、双线和四线 SPI 时钟,等效于双线 266MHz 和四线 532MHz 的数据传输速率,显著提升读取效率。
    2. 灵活性强:采用 4KB 扇区设计,支持均匀的擦除块(4KB/32KB/64KB),便于数据管理和优化存储。
    3. 安全性高:提供软件和硬件写保护功能,支持特殊 OTP 保护、顶部/底部保护、补码阵列保护、单独扇区保护及 64 位唯一 ID。
    4. 节能高效:低功耗设计,待机电流小于 1µA,适合对功耗敏感的应用。
    5. 易用性好:支持 JEDEC 标准制造商和设备 ID、SFDP 寄存器、64 位唯一序列号以及三组 256 字节的安全寄存器。

    应用案例和使用建议


    应用案例
    1. 固件更新:利用其快速的数据传输能力,适用于需要频繁更新的固件存储场景。
    2. 嵌入式系统:作为系统内存扩展,支持代码直接执行(XIP)。
    3. 物联网设备:低功耗特性非常适合电池供电的物联网设备。
    使用建议
    - 在选择地址模式时,根据实际需求选择 3-字节或 4-字节模式以提高效率。
    - 结合 Quad SPI 模式使用,可以最大化数据吞吐量。
    - 使用硬件写保护功能以防止意外修改,同时结合软件保护功能增强数据安全。

    兼容性和支持


    W25Q512JV 支持标准 SPI、Dual SPI 和 Quad SPI,与其他主流微控制器和处理器兼容。厂商提供了全面的技术支持和文档,确保用户能快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输速度慢 | 检查是否使用了 Quad SPI 模式 |
    | 写保护导致无法编程 | 确保正确启用写使能指令 |
    | 设备不响应 | 检查是否正确初始化设备,例如发送 Reset 指令 |

    总结和推荐


    综上所述,W25Q512JV 是一款兼具高性能、灵活性和安全性的串行闪存芯片。其支持多种 SPI 模式、高效的数据传输能力和长期稳定的数据存储能力,使其成为嵌入式系统和工业应用的理想选择。如果您正在寻找一款可靠、高效的存储解决方案,W25Q512JV 是非常值得推荐的产品。

W25Q512JVBIQ参数

参数
组织 -
数据总线宽度 -
接口类型 SPI-4 I/O
存储容量 512Mb (64M x 8)
最大供电电流 35mA
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
通用封装 TFBGA-24
安装方式 贴片安装
零件状态 在售
包装方式 托盘

W25Q512JVBIQ数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q512JVBIQ W25Q512JVBIQ数据手册

W25Q512JVBIQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9876 ¥ 59.0452
10+ $ 6.2546 ¥ 52.3428
25+ $ 6.0657 ¥ 50.7623
40+ $ 5.9683 ¥ 49.9472
80+ $ 5.8253 ¥ 48.7505
230+ $ 5.6092 ¥ 46.9422
480+ $ 5.4608 ¥ 45.6997
960+ $ 5.323 ¥ 44.5469
库存: 2187
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.04
直接购买
加入购物车
