首页  >  产品百科  >  W25Q128JVCIQ TR

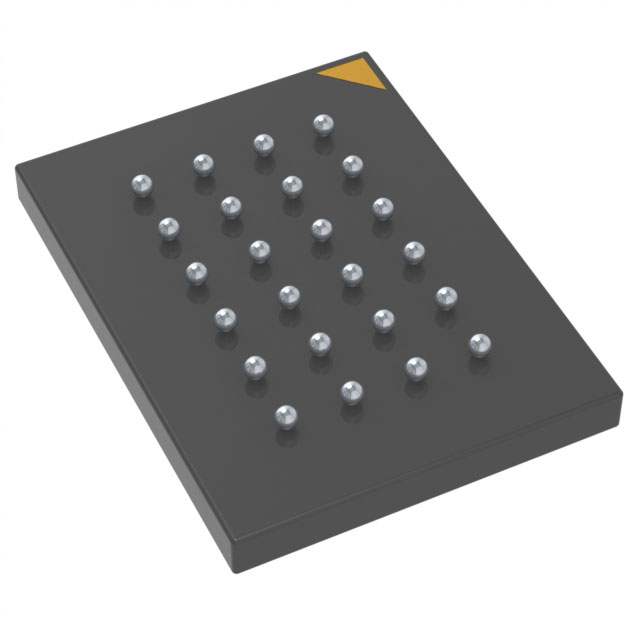

W25Q128JVCIQ TR

产品分类: 闪存(Flash)
厂牌: WINBOND/台湾华邦
产品描述: 128Mb (16M x 8) 2.7V 3.6V 133MHz QPI,SPI-Quad I/O TFBGA-24 贴片安装
供应商型号: W25Q128JVCIQ TR TFBGA-24(6X8)
供应商: 期货订购
标准整包数: 2000
WINBOND/台湾华邦 闪存(Flash) W25Q128JVCIQ TR

W25Q128JVCIQ TR概述

    # W25Q128JV 128M-bit Serial Flash Memory 技术手册

    产品简介


    W25Q128JV 是一款高性能的串行闪存存储器,提供高达 128M-bit 的存储容量。它适用于空间有限、引脚数量受限以及功耗要求严格的系统。W25Q128JV 主要用于代码阴影处理(Shadowing)、直接从 Dual/Quad SPI 执行代码(XIP)以及存储语音、文本和数据。该器件采用单电源供电,电压范围为 2.7V 至 3.6V,且功耗极低,在关机模式下仅需 1μA。所有型号均提供紧凑型封装,适用于工业级和工业增强级应用。
    主要功能
    - 存储容量:128M-bit / 16M-byte
    - 支持标准 SPI、Dual SPI 和 Quad SPI 接口
    - 快速读取速率:最高可达 133MHz 单通道时钟,相当于 266MHz 双通道或 532MHz 四通道
    - 持续数据传输率:66MB/s
    - 超长数据保留时间:超过 20 年
    - 灵活架构:4KB 扇区均匀擦除设计
    应用领域
    W25Q128JV 广泛应用于嵌入式系统、物联网设备、工业控制、通信设备等领域,特别是在需要高效存储和快速访问的应用场景中表现出色。

    技术参数


    | 参数 | 值 |

    | 存储容量 | 128M-bit |
    | 电压范围 | 2.7V~3.6V |
    | 工作温度范围 | -40℃~+85℃ / -40℃~+105℃ |
    | 最大电流消耗 | 1mA(典型值) |
    | 接口类型 | 标准 SPI、Dual SPI、Quad SPI |
    | 擦写周期 | >100,000 次 |
    | 数据保持时间 | >20 年 |

    产品特点和优势


    W25Q128JV 的核心优势在于其卓越的性能和多功能性:
    1. 高性能:支持高达 133MHz 的单通道时钟频率,提供更快的数据吞吐量。
    2. 灵活性:灵活的扇区划分(4KB 扇区),支持多种擦除粒度。
    3. 低功耗:关机模式下的超低功耗使其非常适合电池供电设备。
    4. 高安全性:支持软件和硬件写保护、块/扇区独立锁定、唯一 ID 等安全机制。
    5. 紧凑封装:提供多种封装形式,满足不同设计需求。

    应用案例和使用建议


    应用案例
    1. 代码执行:通过 Quad SPI 接口实现 XIP 功能,直接从存储器中执行代码,提高系统启动速度。
    2. 数据记录:在工业监控设备中,使用其 4KB 扇区结构记录实时数据。
    3. 固件升级:利用块擦除功能,轻松完成设备的固件更新。
    使用建议
    - 对于高性能需求,优先选择 Quad SPI 模式以充分利用其高速读取能力。
    - 在开发过程中注意设置合适的写保护位,避免误操作导致数据丢失。
    - 结合其高可靠性设计,考虑将其用于关键任务场景。

    兼容性和支持


    W25Q128JV 兼容标准 SPI 和 JEDEC 规范,可与其他主流控制器无缝连接。厂商提供了全面的技术支持,包括详细的文档、样片申请以及定制化服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 写入失败 | 确保设备处于写启用状态,并检查地址范围是否正确。 |
    | 擦除后数据未清除 | 确认正确的擦除命令已被发送。 |
    | 设备无法正常工作 | 检查供电电压是否符合要求,并重新初始化设备。 |

    总结和推荐


    W25Q128JV 以其优异的性能、可靠的安全特性以及广泛的应用兼容性成为市场上极具竞争力的产品。无论是对于追求高性能还是低功耗的设计者,它都是理想的选择。强烈推荐将其用于需要高效存储和数据管理的嵌入式系统中。
    最终结论:推荐使用

W25Q128JVCIQ TR参数

参数
存储容量 128Mb (16M x 8)
最大供电电流 -
最大时钟频率 133MHz
最大工作供电电压 3.6V
最小工作供电电压 2.7V
组织 -
数据总线宽度 -
接口类型 QPI,SPI-Quad I/O
通用封装 TFBGA-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W25Q128JVCIQ TR数据手册

厂牌 PDF简要描述 下载
WINBOND/台湾华邦 闪存(Flash) WINBOND/台湾华邦 W25Q128JVCIQ TR W25Q128JVCIQ TR数据手册

W25Q128JVCIQ TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 5.238
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 10476
