W22-33RJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 33Ω ±5% 7W ±200ppm/℃ 通孔安装
供应商型号: UA-W22-33RJI
供应商: 海外现货
标准整包数: 700

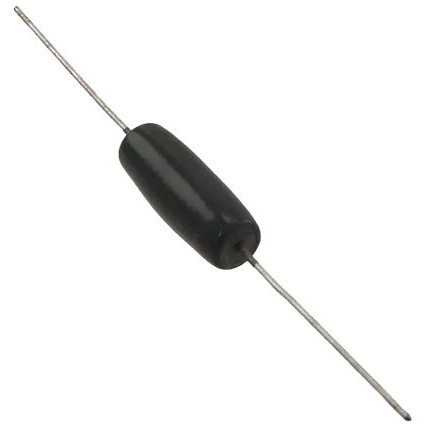

WELWYN 通孔电阻 W22-33RJI

W22-33RJI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一种专为苛刻环境设计的高稳定性电阻器。它们适用于广泛的工业应用,如电源转换、信号调节和温度传感。这些电阻器采用高纯度陶瓷基板,并配备金属焊接端帽,确保在高温和恶劣环境下依然具有可靠的性能。

    技术参数


    - 额定功率(25°C)
    - W21: 3.0W
    - W215: 5.0W
    - W22: 7.0W
    - W23: 10.5W
    - W24: 14.0W
    - 电阻范围(1%公差)
    - W21: 1Ω至10kΩ
    - W215: 1Ω至15kΩ
    - W22: 1Ω至22kΩ
    - W23: 1Ω至60kΩ
    - W24: 1Ω至100kΩ
    - 2%公差
    - W21: 0.5Ω至10kΩ
    - W215: 0.5Ω至15kΩ
    - W22: 0.5Ω至22kΩ
    - W23: 1Ω至60kΩ
    - W24: 1Ω至100kΩ
    - 5%公差
    - W21: 0.1Ω至10kΩ
    - W215: 0.1Ω至15kΩ
    - W22: 0.1Ω至22kΩ
    - W23: 0.15Ω至60kΩ
    - W24: 0.2Ω至100kΩ
    - TCR(-55°C至200°C)
    - 典型值:≤±75 ppm/°C
    - 最大值:≤±200 ppm/°C
    - 限制元件电压(伏特)
    - W21: 100V
    - W215: 160V
    - W22: 200V
    - W23: 500V
    - W24: 750V
    - 热阻(°C/W)
    - W21: 88°C/W
    - W215: 58°C/W
    - W22: 44°C/W
    - W23: 29°C/W
    - W24: 22°C/W
    - 工作环境温度范围
    - -55°C至200°C

    产品特点和优势


    - 高可靠性与稳定性:这些电阻器采用了无铅玻璃釉涂层,使其能够在苛刻环境下保持高度稳定和可靠。
    - 高功率耗散:在有限的空间内实现高功率耗散,非常适合保护电路和需要大电流的应用。
    - 耐高温:能够在-55°C到200°C的温度范围内正常工作,特别适合于工业环境。

    应用案例和使用建议


    - 应用案例:这些电阻器广泛应用于电力系统、工业自动化设备和医疗设备中。例如,在高压逆变器中,它们可以承受高功率负荷并保持良好的稳定性。
    - 使用建议:在安装过程中,应注意端帽不应弯曲至距电阻器本体1.6mm以内。端子可以焊接至距本体4mm以内。测量电阻时,应在距本体6mm处进行。

    兼容性和支持


    这些电阻器与常见的印刷电路板和其他组件兼容。制造商提供了详细的包装信息和技术支持,可以根据客户的需求提供定制化服务。如需了解更多详情,可联系制造商。

    常见问题与解决方案


    - 问题1: 安装过程中端帽损坏
    - 解决办法: 在安装过程中应避免过度弯曲端帽,严格按照安装指南操作。
    - 问题2: 高温环境下电阻值变化较大
    - 解决办法: 使用高TCR(温度系数)的电阻器,或考虑使用其他类型的电阻器以减少温度对电阻值的影响。
    - 问题3: 端子无法焊接
    - 解决办法: 确保焊接温度适中,且焊点不要超过4mm距本体。必要时可使用专用助焊剂。

    总结和推荐


    总的来说,Vitreous Enamelled Wirewound Resistors W20系列是市场上非常出色的电阻器之一。它们在苛刻环境下的表现尤为突出,且具备高可靠性、高功率耗散能力等显著优势。我们强烈推荐这些电阻器用于需要高稳定性和可靠性的场合。

W22-33RJI参数

参数
电阻值 33Ω
精度 ±5%
额定功率 7W
温度系数 ±200ppm/℃
安装方式 通孔安装

W22-33RJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W22-33RJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W22-33RJI W22-33RJI数据手册

W22-33RJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.7288 ¥ 6.1069
库存: 700
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 4274.83
