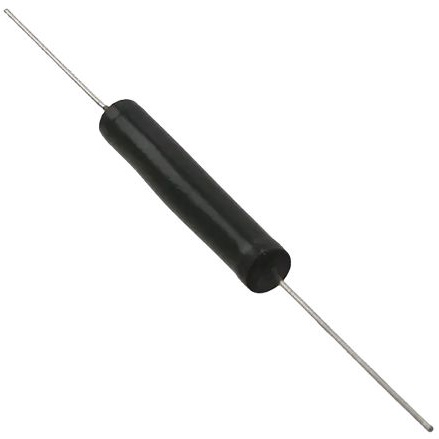

W23-4K7JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 4.7KΩ ±5% 10.5W ±200ppm/℃ 通孔安装
供应商型号: 1442874
供应商: 海外现货
标准整包数: 50
WELWYN 通孔电阻 W23-4K7JI

W23-4K7JI概述


    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是专为恶劣环境设计的高稳定性和可靠性的电阻器。它们主要应用于需要承受高温、高湿度以及其他极端环境条件的场合。这些电阻器以其坚固耐用和高性能而著称,适用于各种工业和电子产品。

    技术参数


    - 功率额定值(25°C):W21为3.0瓦,W215为5.0瓦,W22为7.0瓦,W23为10.5瓦,W24为14.0瓦。
    - 电阻范围(1%容差):W21为1欧姆到10千欧姆,W215为1欧姆到15千欧姆,W22为1欧姆到22千欧姆,W23为1欧姆到60千欧姆,W24为1欧姆到100千欧姆。
    - 温度系数(-55°C至200°C):典型值<±75 ppm/°C,最大值<±200 ppm/°C。
    - 极限元件电压:100伏至750伏。
    - 热阻(℃/瓦):W21为88,W215为58,W22为44,W23为29,W24为22。
    - 环境温度范围:-55°C至200°C。

    产品特点和优势


    Vitreous Enamelled Wirewound Resistors W20系列具有以下特点和优势:
    - 坚固耐用:适用于各种恶劣环境,如高温、高湿度等。
    - 高可靠性:具备出色的长期稳定性,能在苛刻条件下长时间运行。
    - 高功率密度:能在较小体积内提供较高的功率处理能力。
    - 抗冲击和振动:通过严格的机械测试,保证在恶劣环境中的稳定表现。

    应用案例和使用建议


    - 工业控制:可用于需要高精度、高稳定性的工业控制系统中。
    - 汽车电子:适用于发动机管理系统和其他需要在极端环境中工作的汽车电子系统。
    - 通信设备:适用于通信设备中的电源管理模块。
    使用建议:
    - 在安装过程中,应避免将引线弯曲至距离电阻体小于1.6毫米的位置,且推荐最小弯折半径为1.2毫米。
    - 当冷时,陶瓷电阻体具有良好的绝缘性能;但在高温下,绝缘性能会有所下降,因此在高温环境下使用时需注意。

    兼容性和支持


    该系列产品具有广泛的适用性,可以与其他电子元器件轻松兼容。制造商提供了详尽的技术支持和服务,包括安装指导、故障排除和定期维护服务。

    常见问题与解决方案


    1. 问题:如何确保电阻器的高可靠性?
    - 解决办法:严格按照技术手册中的安装和操作要求进行安装,并确保环境温度和电气负载不超过规定范围。

    2. 问题:如何提高电阻器的散热性能?
    - 解决办法:合理布局电路板上的元件位置,确保有足够的空气流通空间,以增强散热效果。

    总结和推荐


    Vitreous Enamelled Wirewound Resistors W20系列电阻器在高稳定性、可靠性和抗环境干扰方面表现出色,适用于多种严苛环境下的应用。其独特的设计和卓越的性能使其成为市场上极具竞争力的产品。强烈推荐在需要高精度和高可靠性的应用中选用此系列电阻器。

W23-4K7JI参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 10.5W
温度系数 ±200ppm/℃
安装方式 通孔安装

W23-4K7JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W23-4K7JI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W23-4K7JI W23-4K7JI数据手册

W23-4K7JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
