W24-2K2JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 2.2KΩ ±5% 14W ±200ppm/℃ 通孔安装
供应商型号: 1442895
供应商: 欧时
标准整包数: 50

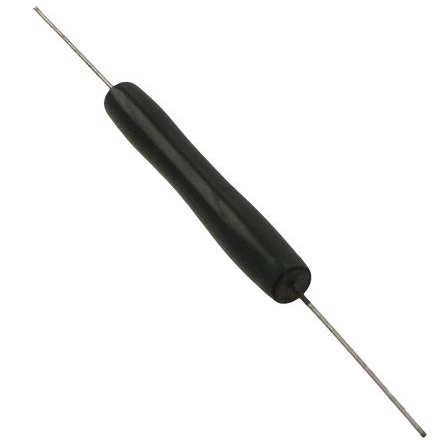

WELWYN 通孔电阻 W24-2K2JI

W24-2K2JI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一种适用于各种严苛环境的高精度电阻器。它们特别适合需要高稳定性和可靠性、大功率消耗的应用场景。这类电阻器广泛应用于电力电子、工业控制、汽车电子等领域,因其出色的耐热性和防护能力而备受青睐。

    技术参数


    - 尺寸(单位:毫米)与重量(单位:克)
    - W21: 长度12.7mm,直径5.6mm,引脚最小间距22.75mm,标称直径0.8mm,重量1g
    - W215: 长度22.0mm,直径7.0mm,引脚最小间距23.1mm,标称直径0.8mm,重量2g
    - W22: 长度22.0mm,直径8.0mm,引脚最小间距23.1mm,标称直径0.8mm,重量2g
    - W23: 长度38.0mm,直径8.0mm,无具体引脚间距信息,标称直径0.8mm,重量3.5g
    - W24: 长度53.5mm,直径8.0mm,无具体引脚间距信息,标称直径0.8mm,重量5g
    - 额定功率(单位:瓦特)
    - W21: 在25°C时3.0W
    - W215: 在25°C时5.0W
    - W22: 在25°C时7.0W
    - W23: 在25°C时10.5W
    - W24: 在25°C时14.0W
    - 电阻范围(单位:欧姆)
    - 1%容差:
    - W21: 1Ω到10kΩ
    - W215: 1Ω到15kΩ
    - W22: 1Ω到22kΩ
    - W23: 1Ω到60kΩ
    - W24: 1Ω到100kΩ
    - 2%容差:
    - W21: 0.5Ω到10kΩ
    - W215: 0.5Ω到15kΩ
    - W22: 0.5Ω到22kΩ
    - W23: 1Ω到60kΩ
    - W24: 1Ω到100kΩ
    - 5%容差:
    - W21: 0.1Ω到10kΩ
    - W215: 0.1Ω到15kΩ
    - W22: 0.1Ω到22kΩ
    - W23: 0.15Ω到60kΩ
    - W24: 0.2Ω到100kΩ
    - 温度系数(单位:ppm/℃)
    - 在-55°C到200°C之间,通常小于±75,最大值为±200。

    产品特点和优势


    - CECC认证: 满足或超过CECC 40-201-002要求。
    - 耐高温和防护能力强: 采用无铅玻璃釉涂层,可适应高温和恶劣环境。
    - 高稳定性与可靠性: 这些电阻器在商业和CECC标准下的长期测试中表现出色。
    - 高功率消耗: 每种型号在不同温度下都有不同的额定功率。
    - 宽泛的电阻范围: 从1Ω到100kΩ,适用于多种应用场景。


    应用案例和使用建议


    - 典型应用场景: 用于工业控制系统、汽车电子、电力电子设备等。
    - 使用建议: 确保焊接时电阻器保持直线状态,避免弯曲过近的引脚;选择适当的电源电压,以确保不会超过最大额定值;注意散热,尤其是在高温环境下使用时。

    兼容性和支持


    - 兼容性: 与常见的印刷电路板(PCB)和其他元器件兼容。
    - 技术支持: Welwyn Components提供全面的技术支持和维护服务。建议在使用前查阅详细的技术手册。

    常见问题与解决方案


    - Q: 如何处理焊接过程中的问题?
    - A: 确保焊接过程符合IEC 115-1标准,避免过热。
    - Q: 如何确定合适的电阻器?
    - A: 参考产品规格表中的额定功率和电阻范围,确保所选型号符合应用需求。

    总结和推荐


    Vitreous Enamelled Wirewound Resistors W20系列具有卓越的稳定性、可靠性和广泛的适用范围,是工业控制、电力电子和汽车电子领域不可或缺的组件。尽管价格较高,但考虑到其高性能和长寿命,值得推荐。如果您正在寻找能够在极端条件下稳定工作的高精度电阻器,W20系列是一个理想的选择。

W24-2K2JI参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 14W
温度系数 ±200ppm/℃
安装方式 通孔安装

W24-2K2JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-2K2JI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W24-2K2JI W24-2K2JI数据手册

W24-2K2JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.1328 ¥ 26.4723
100+ $ 3.0544 ¥ 25.8096
200+ $ 3.0076 ¥ 25.4142
库存: 300
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 1323.61
