首页  >  产品百科  >  W23-15RJI

W23-15RJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 15Ω ±5% 10.5W ±200ppm/℃ 通孔安装
供应商型号: UA-W23-15RJI
供应商: 海外现货
标准整包数: 50

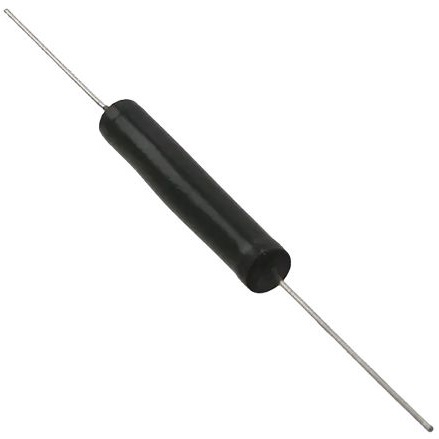

WELWYN 通孔电阻 W23-15RJI

W23-15RJI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    1. 产品简介


    Vitreous Enamelled Wirewound Resistors(玻璃釉绕线电阻)W20系列是一种高性能电阻器,专为恶劣环境下的各种应用而设计。这些电阻器以其高稳定性和可靠性著称,适用于工业控制、电力系统、汽车电子等多个领域。其核心材料是高品质陶瓷基底,表面涂覆有无铅玻璃釉涂层,以增强耐热和抗腐蚀能力。

    2. 技术参数


    - 尺寸和重量(单位:毫米/克)
    - W21: 12.7 x 5.6 x 22.75, 重1克
    - W215: 22.0 x 7.0 x 23.1, 重2克
    - W22: 22.0 x 8.0 x 23.1, 重2克
    - W23: 38.0 x 8.0 x -, 重3.5克
    - W24: 53.5 x 8.0 x -, 重5克
    - 额定功率(单位:瓦特)
    - W21: 3.0瓦
    - W215: 5.0瓦
    - W22: 7.0瓦
    - W23: 10.5瓦
    - W24: 14.0瓦
    - 电阻范围(单位:欧姆)
    - 1%容差:W21到W10K,W215到W15K,W22到W22K,W23到W60K,W24到W100K
    - 2%容差:W21到W10K,W215到W15K,W22到W22K,W23到W60K,W24到W100K
    - 5%容差:W21到W10K,W215到W15K,W22到W22K,W23到W60K,W24到W100K
    - 温度系数(单位:百万分之几每摄氏度)
    - 通常:< ±75
    - 最大:±200
    - 极限元件电压(单位:伏特)
    - W21: 100V
    - W215: 160V
    - W22: 200V
    - W23: 500V
    - W24: 750V
    - 热阻(单位:摄氏度/瓦)
    - W21: 88°C/W
    - W215: 58°C/W
    - W22: 44°C/W
    - W23: 29°C/W
    - W24: 22°C/W

    3. 产品特点和优势


    Vitreous Enamelled Wirewound Resistors W20系列电阻器具有多个独特的优势:
    - 高温稳定性:适合在-55°C至200°C之间工作的环境。
    - 高强度防护:采用无铅玻璃釉涂层,提供了卓越的耐腐蚀和耐热性。
    - 高功率处理能力:对于其体积而言,这些电阻器具有极高的功率耗散能力。
    - 良好的机械强度:焊接端帽与陶瓷基底紧密结合,确保长期稳定性和可靠性。

    4. 应用案例和使用建议


    这些电阻器广泛应用于工业自动化控制系统、电源设备、汽车电子等领域的高精度测量和保护电路。由于其在高温环境下表现出色,尤其适合于航空航天和军事电子系统。
    使用建议:
    - 安装时,确保引脚距离电阻本体至少1.6mm,最小弯曲半径为1.2mm。
    - 当冷态时,玻璃釉具有优异的绝缘性能,但在高温下绝缘性能会下降。因此,在接近最大温度时,电阻器不能被视为绝缘体。
    - 测量电阻值时,应距离电阻本体6mm处进行。

    5. 兼容性和支持


    这些电阻器与标准工业电路板和其他元件兼容。制造商Welwyn Components提供了详细的技术支持,包括产品文档、样品申请和技术咨询服务。

    6. 常见问题与解决方案


    - 问题: 温度变化导致电阻值不稳定。
    - 解决方案: 使用适当的热管理措施,如散热片和散热通道,确保电阻器工作温度保持在安全范围内。

    - 问题: 高温环境下电阻器过热。
    - 解决方案: 在安装时使用合适的间距和空气流通,确保散热良好。

    7. 总结和推荐


    总体来看,Vitreous Enamelled Wirewound Resistors W20系列电阻器凭借其卓越的性能和广泛的适用范围,是工业和高要求应用场合的理想选择。推荐用于需要高可靠性和稳定性的应用场景,尤其是在极端温度条件下。

W23-15RJI参数

参数
电阻值 15Ω
精度 ±5%
额定功率 10.5W
温度系数 ±200ppm/℃
安装方式 通孔安装

W23-15RJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W23-15RJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W23-15RJI W23-15RJI数据手册

W23-15RJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.6625 ¥ 13.9318
350+ $ 1.6375 ¥ 13.7223
库存: 0
起订量: 200 增量: 50
交货地:
最小起订量为:200
合计: ¥ 0
