首页  >  产品百科  >  W23-33KJI

W23-33KJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 33KΩ ±5% 10.5W ±75ppm/℃ 通孔安装 38mm(长度)
供应商型号: 1442867
供应商: 海外现货
标准整包数: 50

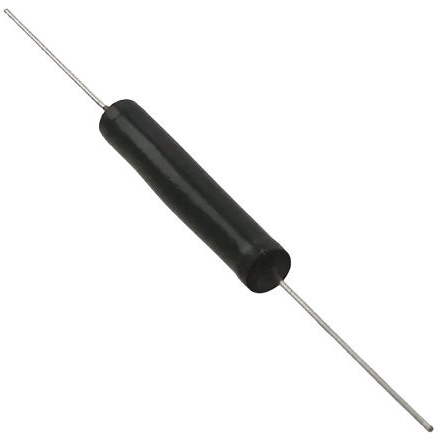

WELWYN 通孔电阻 W23-33KJI

W23-33KJI概述

    # Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是专为恶劣环境设计的电阻器。它们采用无铅玻璃釉涂层,能够承受高过载条件,并具有高稳定性和可靠性。这些电阻器广泛应用于工业自动化、电力系统、医疗设备和其他需要高可靠性的领域。

    技术参数


    尺寸和重量
    - W21: L max 12.7mm, D max 5.6mm, f min 22.75mm, d nom 0.8mm, Wt.nom 1g
    - W215: L max 22.0mm, D max 7.0mm, f min 23.1mm, d nom 0.8mm, Wt.nom 2g
    - W22: L max 22.0mm, D max 8.0mm, f min 23.1mm, d nom 0.8mm, Wt.nom 2g
    - W23: L max 38.0mm, D max 8.0mm, f min -, d nom 0.8mm, Wt.nom 3.5g
    - W24: L max 53.5mm, D max 8.0mm, f min -, d nom 0.8mm, Wt.nom 5g
    功率额定值(瓦)
    - 商用:
    - W21: 25°C时为3.0W
    - W215: 25°C时为5.0W
    - W22: 25°C时为7.0W
    - W23: 25°C时为10.5W
    - W24: 25°C时为14.0W
    - CECC标准:
    - W21: 25°C时为2.9W
    - W215: 25°C时为5.0W
    - W22: 25°C时为7.0W
    - W23: 25°C时为10.5W
    - W24: 25°C时为14.0W
    电阻范围(欧姆)
    - 商用:
    - W21: 1Ω到10kΩ
    - W215: 1Ω到15kΩ
    - W22: 1Ω到22kΩ
    - W23: 1Ω到60kΩ
    - W24: 1Ω到100kΩ
    - 2%容差:
    - W21: 0.5Ω到10kΩ
    - W215: 0.5Ω到15kΩ
    - W22: 0.5Ω到22kΩ
    - W23: 1Ω到60kΩ
    - W24: 1Ω到100kΩ
    - 5%容差:
    - W21: 0.1Ω到10kΩ
    - W215: 0.1Ω到15kΩ
    - W22: 0.1Ω到22kΩ
    - W23: 0.15Ω到60kΩ
    - W24: 0.2Ω到100kΩ
    温度系数(ppm/℃)
    - 典型值:±75
    - 最大值:±200
    最大电压(伏特)
    - 100V (W21)
    - 160V (W215)
    - 200V (W22)
    - 500V (W23)
    - 750V (W24)
    热阻(℃/W)
    - W21: 88℃/W
    - W215: 58℃/W
    - W22: 44℃/W
    - W23: 29℃/W
    - W24: 22℃/W
    工作环境温度范围(℃)
    - -55°C到200°C

    产品特点和优势


    Vitreous Enamelled Wirewound Resistors W20系列具有以下特点和优势:
    - CECC认证:确保符合欧洲标准。
    - 适合恶劣环境:具备高稳定性、高可靠性。
    - 高功率密度:在相同尺寸下提供更高的功率处理能力。
    - 耐高温:可在-55°C到200°C范围内工作。
    - 抗冲击振动:可承受高强度的机械应力。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:用于机器控制和监测系统。
    - 电力系统:用于电流检测和分压电路。
    - 医疗设备:用于医疗仪器的信号调节和测量。
    使用建议
    - 在安装过程中,避免将引脚弯折到距离电阻器主体小于1.6mm的位置,推荐最小弯折半径为1.2mm。
    - 当电阻器运行在接近最高温度时,要注意散热,确保不会过热。
    - 在确定与印刷电路板或其他组件之间的距离时,要考虑电阻器可能产生的热量影响。

    兼容性和支持


    这些电阻器与其他标准焊接工艺兼容,并且与不同封装形式(如Ammo Pack, Tape & Reel, Loose Pack)相兼容。制造商提供详细的安装指南和技术支持服务。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:电阻器过热
    - 解决方案:确保散热良好,避免将电阻器放置在其他导电材料附近。
    2. 问题:安装不当导致引脚损坏
    - 解决方案:按照制造商的建议进行安装,确保引脚不会受到过度压力。
    3. 问题:无法读取标记
    - 解决方案:检查标记是否被清洁剂损坏,选择合适的清洁溶剂进行清洁。

    总结和推荐


    Vitreous Enamelled Wirewound Resistors W20系列是一款高性能的电阻器,适用于多种严苛的应用场景。其高稳定性和可靠性使其成为工业和医疗领域的理想选择。如果您需要一个在恶劣环境中可靠工作的电阻器,我们强烈推荐这一系列的产品。

W23-33KJI参数

参数
电阻值 33KΩ
精度 ±5%
额定功率 10.5W
温度系数 ±75ppm/℃
长*宽*高 38mm(长度)
安装方式 通孔安装

W23-33KJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W23-33KJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W23-33KJI W23-33KJI数据手册

W23-33KJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 22.3599
100+ ¥ 21.2376
500+ ¥ 20.6003
库存: 0
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
