首页  >  产品百科  >  W22-1R0JI

W22-1R0JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 1Ω ±5% 7W ±75ppm/℃ 通孔安装 22mm(长度)
供应商型号: 1393466
供应商: 海外现货
标准整包数: 5
WELWYN 通孔电阻 W22-1R0JI

W22-1R0JI概述

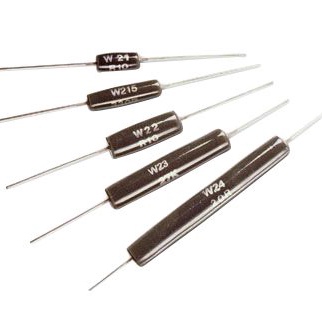

    电子元器件产品技术手册:Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一类专门设计用于苛刻环境下的电阻器。它们以高纯度陶瓷基板为核心,结合金属丝端帽并焊接引线,采用玻璃釉涂层提供强大的绝缘保护。该系列产品具有高功率耗散能力、卓越的稳定性与可靠性,适合各种恶劣条件下的电路保护应用。W20系列广泛应用于工业控制、汽车电子、医疗设备以及通信设施等领域。

    技术参数


    以下为W20系列的核心技术规格:
    - 类型:玻璃釉涂层绕线电阻器
    - 额定功率(@ 25°C):
    - W21:3.0瓦特
    - W215:5.0瓦特
    - W22:7.0瓦特
    - W23:10.5瓦特
    - W24:14.0瓦特
    - 额定功率(@ 70°C):
    - W21:2.5瓦特
    - W215:4.3瓦特
    - W22:6.0瓦特
    - W23:9.0瓦特
    - W24:12.0瓦特
    - 阻值范围(@ ±1%容差):
    - W21:1Ω 至 10kΩ
    - W215:1Ω 至 15kΩ
    - W22:1Ω 至 22kΩ
    - W23:1Ω 至 60kΩ
    - W24:1Ω 至 100kΩ
    - 温度系数(-55°C 至 200°C):典型值 ≤ ±75 ppm/°C;最大值 ±200 ppm/°C
    - 最高环境温度:200°C
    - 限压值(伏特):W21-100,W215-160,W22-200,W23-500,W24-750
    - 热阻抗(°C/W):W21-88,W215-58,W22-44,W23-29,W24-22

    产品特点和优势


    1. CECC认证:符合严格的欧洲标准,确保质量和安全性。
    2. 耐恶劣环境:适用于高温、高湿等极端条件。
    3. 高功率密度:小体积内实现大功率输出,满足紧凑设计需求。
    4. 高稳定性与可靠性:玻璃釉涂层及陶瓷基板赋予出色的机械与电气性能。
    5. 易于识别的标志:通过型号标记、阻值和容差说明清晰辨识产品信息。
    6. 兼容多种封装形式:包括单个包装、带状包装、卷带包装等,适应不同生产流程。

    应用案例和使用建议


    应用案例:
    - 工业控制电路:用于高负载条件下的电流限制。
    - 汽车电子系统:提供稳定的电压分配和保护。
    - 医疗设备:在高压环境下的精确电阻控制。
    使用建议:
    - 避免将终端弯折至距离主体1.6毫米以内,建议最小弯曲半径为1.2毫米。
    - 在接近最大工作温度时,需注意保持足够的绝缘间距,防止热量传递导致接触不良。
    - 确保阻值测量点位于主体6毫米外。

    兼容性和支持


    W20系列兼容多种主流工业标准,并能与多种设备无缝对接。厂商提供全面的技术支持,包括产品定制服务、长期技术支持以及售后保障。用户可通过官方网站或联系客服获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度变化导致阻值漂移 | 使用具备低温度系数的产品型号 |
    | 焊接后连接不稳定 | 检查焊点是否牢固并重新焊接 |
    | 外部应力对结构造成损害 | 改善安装固定方式 |

    总结和推荐


    Vitreous Enamelled Wirewound Resistors W20系列以其高功率密度、可靠性和适配性成为苛刻环境下电路设计的理想选择。其卓越的性能和广泛的适用范围使其在工业、汽车和医疗等领域具有较高的竞争力。推荐设计工程师根据具体应用需求选择合适的型号,并严格遵循使用建议以充分发挥其潜力。如果您需要高稳定性和高可靠性解决方案,W20系列是值得信赖的选择。
    如需进一步了解产品详细信息或定制需求,请访问官方网站或直接联系厂商。

W22-1R0JI参数

参数
电阻值
精度 ±5%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 22mm(长度)
安装方式 通孔安装

W22-1R0JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W22-1R0JI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W22-1R0JI W22-1R0JI数据手册

W22-1R0JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 14.1506
175+ ¥ 13.8383
350+ ¥ 13.5431
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
