W24-47KJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 47KΩ ±5% 14W ±200ppm/℃ 通孔安装
供应商型号: 1442903
供应商: 海外现货
标准整包数: 50

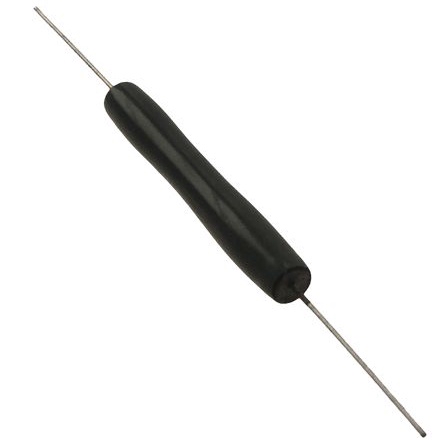

WELWYN 通孔电阻 W24-47KJI

W24-47KJI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是高品质电阻器,适用于严苛的工作环境。它们具备出色的过载保护性能、高稳定性和可靠性,并且能在较小尺寸内实现较高的功率耗散。这些电阻器主要应用于需要高精度和长期稳定性的工业、医疗、通讯和其他多种行业领域。

    技术参数


    - 尺寸(毫米)和重量(克)
    - W21: 长度12.7mm,直径5.6mm,最大高度22.75mm,标准线径0.8mm,重量1克。
    - W215: 长度22.0mm,直径7.0mm,最大高度23.1mm,标准线径0.8mm,重量2克。
    - W22: 长度22.0mm,直径8.0mm,最大高度23.1mm,标准线径0.8mm,重量2克。
    - W23: 长度38.0mm,直径8.0mm,标准线径0.8mm,重量3.5克。
    - W24: 长度53.5mm,直径8.0mm,标准线径0.8mm,重量5克。
    - 额定功率(瓦特)
    - 在25℃:W21为3.0W,W215为5.0W,W22为7.0W,W23为10.5W,W24为14.0W。
    - 在70℃:W21为2.5W,W215为4.3W,W22为6.0W,W23为9.0W,W24为12.0W。
    - 电阻范围(欧姆)
    - 1%容差:W21为1Ω到10KΩ,W215为1Ω到15KΩ,W22为1Ω到22KΩ,W23为1Ω到60KΩ,W24为1Ω到100KΩ。
    - 2%容差:W21为0.5Ω到10KΩ,W215为0.5Ω到15KΩ,W22为0.5Ω到22KΩ,W23为1Ω到60KΩ,W24为1Ω到100KΩ。
    - 5%容差:W21为0.1Ω到10KΩ,W215为0.1Ω到15KΩ,W22为0.1Ω到22KΩ,W23为0.15Ω到60KΩ,W24为0.2Ω到100KΩ。
    - 温度系数(TCR)
    - 在-55℃至200℃范围内:通常小于±75 ppm/℃,最大值为±200 ppm/℃。
    - 电极限压(伏特)
    - W21为100V,W215为160V,W22为200V,W23为500V,W24为750V。
    - 热阻(℃/瓦)
    - W21为88℃/W,W215为58℃/W,W22为44℃/W,W23为29℃/W,W24为22℃/W。
    - 环境温度范围(℃)
    - -55℃至200℃。

    产品特点和优势


    W20系列电阻器具有以下独特功能和优势:
    - 抗腐蚀性: 具备铅自由的玻璃釉涂层,能够在严苛环境中保持高稳定性和可靠性。
    - 高功率耗散: 相对较小的体积能够承受较大的功率。
    - 广泛的应用范围: 支持广泛的电阻值和容差范围,适合各种应用场景。
    - 温度稳定性: 温度系数低,确保在不同温度下依然能够保持高精度和稳定性。

    应用案例和使用建议


    这些电阻器可以用于各种复杂环境,例如高温、振动和潮湿条件下的应用。例如,在工业控制、医疗设备和通信系统中,这些电阻器可以在不同的工作环境下保持稳定的表现。建议在使用过程中遵循制造商的安装指南,避免过度弯曲引脚,并确保在高温环境下保持良好的散热效果。

    兼容性和支持


    这些电阻器适用于标准工业连接器和电路板布局。Welwyn Components提供了详细的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。对于特殊的订单需求,也可以通过联系厂商获得定制化服务。

    常见问题与解决方案


    - Q: 使用过程中发现电阻值不稳定?
    - A: 可能是因为电阻器暴露在高温环境中。建议确保在正常温度范围内使用,避免过高温度导致电阻值变化。

    - Q: 如何确保焊接质量?
    - A: 确保焊接过程中符合IEC 68.2.21标准,以确保焊接质量。

    - Q: 电阻器的耐溶剂性能如何?
    - A: 这些电阻器具备较强的耐溶剂性能,可以应对大多数工业清洁溶剂。但需要注意,高温会降低绝缘性能,应避免与导体直接接触。

    总结和推荐


    综上所述,Vitreous Enamelled Wirewound Resistors W20系列是适用于严苛环境的理想选择。它们具备高稳定性、高可靠性和广泛的适用范围,特别适合在工业、医疗和通讯等领域使用。我们强烈推荐这些产品,尤其在需要高精度和高稳定性的应用场景中。

W24-47KJI参数

参数
电阻值 47KΩ
精度 ±5%
额定功率 14W
温度系数 ±200ppm/℃
安装方式 通孔安装

W24-47KJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-47KJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W24-47KJI W24-47KJI数据手册

W24-47KJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
