W22-10KJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 10KΩ ±5% 7W ±200ppm/℃ 通孔安装 22mm(长度)
供应商型号: TU-W22-10KJI
供应商: 海外现货
标准整包数: 700
WELWYN 通孔电阻 W22-10KJI

W22-10KJI概述

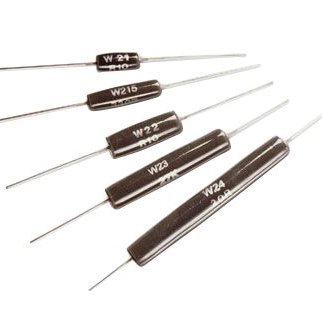

    Vitreous Enamelled Wirewound Resistors (W20 Series)

    1. 产品简介


    Vitreous Enamelled Wirewound Resistors (W20 Series) 是一款适用于严苛环境的高性能电阻器。这些电阻器采用了无铅玻釉涂层,具备高稳定性和可靠性,尤其适合用于需要高功率耗散的应用场合。它们主要用于工业控制、汽车电子、通信设备、航空航天以及其他需要高可靠性的领域。

    2. 技术参数


    以下列出了这些电阻器的主要技术规格:
    - 型号: W21, W215, W22, W23, W24
    - 尺寸(单位:毫米)及重量(单位:克)
    - W21: 长度 (Lmax) 12.7 mm,直径 (Dmax) 5.6 mm,最小直径 (fmin) 22.75 mm,直径 (dnom) 0.8 mm,重量 (Wtnom) 1 g
    - W215: 长度 (Lmax) 22.0 mm,直径 (Dmax) 7.0 mm,最小直径 (fmin) 23.1 mm,直径 (dnom) 0.8 mm,重量 (Wtnom) 2 g
    - W22: 长度 (Lmax) 22.0 mm,直径 (Dmax) 8.0 mm,最小直径 (fmin) 23.1 mm,直径 (dnom) 0.8 mm,重量 (Wtnom) 2 g
    - W23: 长度 (Lmax) 38.0 mm,直径 (Dmax) 8.0 mm,最小直径 (fmin) -,直径 (dnom) 0.8 mm,重量 (Wtnom) 3.5 g
    - W24: 长度 (Lmax) 53.5 mm,直径 (Dmax) 8.0 mm,最小直径 (fmin) -,直径 (dnom) 0.8 mm,重量 (Wtnom) 5 g
    - 功率额定值
    - 商用标准下:25°C时,W21为3.0瓦特,W215为5.0瓦特,W22为7.0瓦特,W23为10.5瓦特,W24为14.0瓦特
    - 在70°C时,W21为2.5瓦特,W215为4.3瓦特,W22为6.0瓦特,W23为9.0瓦特,W24为12.0瓦特
    - 阻值范围
    - 1%容差下:W21为1欧姆到10千欧姆,W215为1欧姆到15千欧姆,W22为1欧姆到22千欧姆,W23为1欧姆到60千欧姆,W24为1欧姆到100千欧姆
    - 2%容差下:W21为0.5欧姆到10千欧姆,W215为0.5欧姆到15千欧姆,W22为0.5欧姆到22千欧姆,W23为1欧姆到60千欧姆,W24为1欧姆到100千欧姆
    - 5%容差下:W21为0.1欧姆到10千欧姆,W215为0.1欧姆到15千欧姆,W22为0.1欧姆到22千欧姆,W23为0.15欧姆到60千欧姆,W24为0.2欧姆到100千欧姆
    - 温度系数 (TCR)
    - 温度范围:-55°C至200°C
    - 最大:±200 ppm/°C
    - 额定电压
    - 视情况而定,具体数值请见数据手册

    3. 产品特点和优势


    - 高稳定性和可靠性:采用了无铅玻釉涂层,具备高稳定性,在高温、振动等环境下依然表现出色。
    - 高功率耗散:即使在较小的体积内也能提供较高的功率耗散能力。
    - 适用于严苛环境:具有抗潮湿、抗震动等特性,适合各种恶劣条件下的应用。

    4. 应用案例和使用建议


    这些电阻器广泛应用于工业自动化控制系统、汽车电子、通信设备等领域。例如,在汽车电子中,可以用于发动机控制单元(ECU)的电源电路保护。在通信设备中,可以用于稳压电路的设计。使用时应注意避免过度弯曲引线,并保持合理的温升以确保绝缘性能。此外,电阻器测量时应远离本体至少6毫米处进行。

    5. 兼容性和支持


    这些电阻器具有良好的互换性和兼容性,适合于多种标准接口。制造商提供了详尽的技术支持和服务,包括产品变更通知和技术文档更新。

    6. 常见问题与解决方案


    - 问题: 引线弯曲距离过近导致断裂
    - 解决方案: 确保引线弯折点距离电阻器本体至少1.6毫米,且最小弯折半径不小于1.2毫米。

    - 问题: 高温下电阻器无法达到预期精度
    - 解决方案: 使用更高精度的容差等级或选择更大尺寸的型号以获得更高的精度。

    7. 总结和推荐


    Vitreous Enamelled Wirewound Resistors (W20 Series) 展现了出色的稳定性和可靠性,特别适合于需要高功率耗散和高可靠性的应用场景。它们在众多行业中都有广泛应用,推荐在需要长期稳定运行的系统中使用。总体而言,这些电阻器是一个值得信赖的选择。

W22-10KJI参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 7W
温度系数 ±200ppm/℃
长*宽*高 22mm(长度)
安装方式 通孔安装

W22-10KJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W22-10KJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W22-10KJI W22-10KJI数据手册

W22-10KJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.966 ¥ 8.2593
库存: 10500
起订量: 700 增量: 700
交货地:
最小起订量为:700
合计: ¥ 5781.51
直接购买
加入购物车
