首页  >  产品百科  >  W24-1K0JI

W24-1K0JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 1KΩ ±5% 14W ±200ppm/℃ 通孔安装
供应商型号: 1442987
供应商: 海外现货
标准整包数: 5

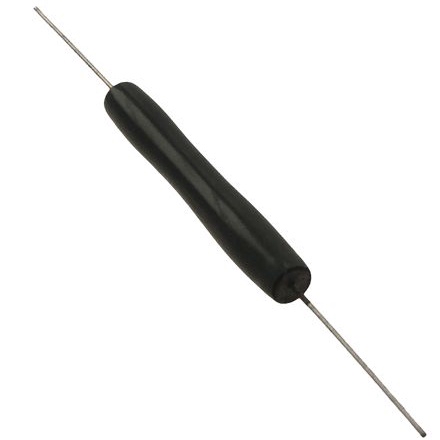

WELWYN 通孔电阻 W24-1K0JI

W24-1K0JI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一种高性能电阻器,适用于极端环境条件。这些电阻器采用无铅玻璃釉涂层,具有高稳定性和可靠性,特别适合保护电路应用。W20系列电阻器广泛应用于工业自动化、航空航天、汽车电子等领域,提供精确的电阻值和高功率消耗能力。

    技术参数


    以下是W20系列电阻器的关键技术参数:
    | 参数 | 值 |

    | 尺寸(单位:mm) | L max:12.7至53.5 |
    D max:5.6至8.0 |
    f min:22.75至23.1 |
    d nom:0.8 |
    Wt.nom:1g至5g |
    | 额定功率(25°C) | W21:3.0W |
    W215:5.0W |
    W22:7.0W |
    W23:10.5W |
    W24:14.0W |
    | 阻值范围(1%容差) | W21:1Ω至10kΩ |
    W215:1Ω至15kΩ |
    W22:1Ω至22kΩ |
    W23:1Ω至60kΩ |
    W24:1Ω至100kΩ |
    | 温度系数(-55°C至200°C) | 典型值:<±75ppm/°C
    最大值:<±200ppm/°C |
    | 极限电压 | W21:100V |
    W215:160V |
    W22:200V |
    W23:500V |
    W24:750V |
    | 热阻 | W21:88°C/W |
    W22:58°C/W |
    W23:44°C/W |
    W24:22°C/W |
    | 工作温度范围 | -55°C至200°C |

    产品特点和优势


    - 高稳定性:W20系列电阻器采用无铅玻璃釉涂层,确保了长期稳定性。
    - 高可靠性:经过高温、高湿度和震动测试,表现出色。
    - 宽温度范围:能够在-55°C到200°C的温度范围内正常工作。
    - 抗化学腐蚀:耐溶剂,可在工业清洗溶剂中保持性能。
    - 高功率消耗:相比其他同类产品,能够在较小体积下实现更高的功率消耗。

    应用案例和使用建议


    W20系列电阻器适用于各种严苛环境下的应用,如工业自动化设备、航空航天仪表和汽车电子控制系统。在使用时应注意:
    - 避免过热:安装时需保证足够的散热空间,以防止过热影响电阻器的性能。
    - 弯曲限制:引线弯折不应超过1.6mm距离电阻体,并保持最小弯曲半径为1.2mm。
    - 精确测量:电阻值测量应在离电阻体6mm处进行。

    兼容性和支持


    - 兼容性:该系列产品适用于各类印刷电路板和其他电子设备,其尺寸和电气特性都进行了严格的设计,以确保与广泛的应用兼容。
    - 支持和服务:制造商Welwyn Components提供详细的技术文档和支持服务,可根据客户需求提供定制化的解决方案。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下表现不稳定。
    - 解决方案:检查是否有足够的散热措施,并确认是否符合制造商规定的温度范围。
    2. 问题:电阻值漂移较大。
    - 解决方案:检查是否安装正确,确保焊接质量良好,同时考虑使用更高精度的型号。
    3. 问题:无法实现额定功率。
    - 解决方案:确认是否存在散热不足的情况,并适当调整使用条件。

    总结和推荐


    综上所述,W20系列电阻器以其高稳定性和可靠性,适用于严苛环境下的多种应用。对于需要高性能电阻器的项目,强烈推荐选择W20系列。通过以上分析,可以看出该系列产品不仅在技术参数上表现优异,在实际应用中也具备极高的适应性和耐用性。

W24-1K0JI参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 14W
温度系数 ±200ppm/℃
安装方式 通孔安装

W24-1K0JI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-1K0JI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W24-1K0JI W24-1K0JI数据手册

W24-1K0JI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 33.995
15+ ¥ 32.57
25+ ¥ 31.8736
库存: 541
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 169.97
