W24-100RJI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 100Ω ±5% 14W ±75ppm/℃ 通孔安装 53.5mm(长度)
供应商型号: 1442882
供应商: 海外现货
标准整包数: 50

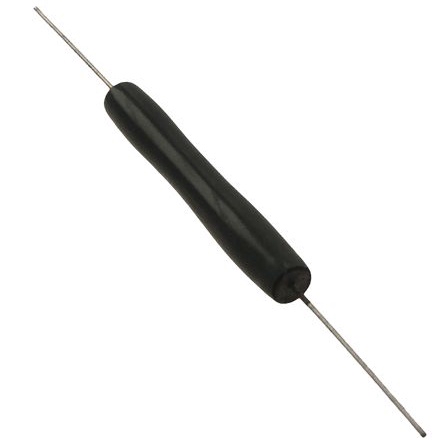

WELWYN 通孔电阻 W24-100RJI

W24-100RJI概述

    Vitreous Enamelled Wirewound Resistors W20 Series

    1. 产品简介


    Vitreous Enamelled Wirewound Resistors W20系列是一种适用于严苛环境的电阻器。这些电阻器通过了CECC认证,具备耐高温、高稳定性及高可靠性等特点。它们特别适合用于保护电路,如过载保护,且具有良好的绝缘性能。

    2. 技术参数


    - CECC批准:符合严格的行业标准。
    - 适用恶劣环境:适用于极端温度和湿度条件。
    - 无铅玻璃釉涂层:防腐蚀、抗磨损。
    - 过载特性理想:适合作为保护电路的关键组件。
    - 高稳定性和可靠性:能够在长时间内保持精确度。
    - 高功率耗散:比同类产品提供更高的功率密度。
    - 尺寸和重量:
    - 型号:W21
    - 最大长度(L):12.7 mm
    - 最大直径(D):5.6 mm
    - 阻值范围:1Ω至10kΩ
    - 功率等级(25°C时):3.0瓦
    - 型号:W215
    - 最大长度(L):22.0 mm
    - 最大直径(D):7.0 mm
    - 阻值范围:0.5Ω至15kΩ
    - 功率等级(25°C时):5.0瓦
    - 型号:W22
    - 最大长度(L):22.0 mm
    - 最大直径(D):8.0 mm
    - 阻值范围:0.5Ω至22kΩ
    - 功率等级(25°C时):7.0瓦
    - 型号:W23
    - 最大长度(L):38.0 mm
    - 最大直径(D):8.0 mm
    - 阻值范围:1Ω至60kΩ
    - 功率等级(25°C时):10.5瓦
    - 型号:W24
    - 最大长度(L):53.5 mm
    - 最大直径(D):8.0 mm
    - 阻值范围:0.2Ω至100kΩ
    - 功率等级(25°C时):14.0瓦

    3. 产品特点和优势


    - 高功率耗散:相较于体积,这些电阻器能够承受较高的功率耗散,使其成为高负载电路的理想选择。
    - 高稳定性:在广泛的温度范围内保持稳定的电阻值,确保长期可靠运行。
    - 抗腐蚀涂层:无铅玻璃釉涂层提供了出色的防腐蚀性能,使这些电阻器适用于恶劣环境。
    - 高可靠性:通过长时间测试,展示了极高的可靠性,适用于对可靠性要求较高的应用场合。

    4. 应用案例和使用建议


    这些电阻器常用于汽车、工业控制、通信和医疗设备等领域。在实际使用中,应注意:
    - 安装间距:在使用时应确保电阻器周围有足够的空间,以避免因过热导致的问题。
    - 冷却措施:在高温环境下工作时,应考虑增加散热措施以保持稳定的工作温度。
    - 接线方式:引线不应弯曲过小的半径,推荐最小弯折半径为1.2毫米,引线应在距电阻体4毫米范围内进行焊接。

    5. 兼容性和支持


    这些电阻器具有良好的兼容性,可与其他标准电子元件配合使用。制造商提供了详尽的技术支持和文档,包括CECC认证的相关材料。

    6. 常见问题与解决方案


    - Q: 如何确定合适的电阻器型号?
    - A: 根据具体应用所需的阻值和功率等级选择合适的型号。例如,W21适合低功率需求,而W24则适用于高功率应用。
    - Q: 在极端环境中使用时需要注意什么?
    - A: 在极端温度和湿度条件下,需要考虑电阻器的热稳定性和防护涂层的耐久性。确保选择适合特定环境的型号。

    7. 总结和推荐


    综上所述,Vitreous Enamelled Wirewound Resistors W20系列以其高功率耗散、高稳定性、高可靠性等特点,在严苛环境下表现出色。这些电阻器非常适合汽车、工业控制、通信和医疗设备等领域。如果您正在寻找一种能够在恶劣条件下提供稳定性能的电阻器,W20系列是值得推荐的选择。

W24-100RJI参数

参数
电阻值 100Ω
精度 ±5%
额定功率 14W
温度系数 ±75ppm/℃
长*宽*高 53.5mm(长度)
安装方式 通孔安装

W24-100RJI厂商介绍

WELWYN公司是一家知名的工业产品供应商,专注于提供高质量的工业设备和配件。公司主营产品包括但不限于:

1. 流体控制产品:如阀门、泵、管道配件等,广泛应用于石油、化工、水处理等行业。
2. 工业自动化设备:包括传感器、控制器、执行器等,服务于制造业、自动化生产线等领域。
3. 电气与电子组件:如电缆、连接器、开关等,应用于电力、通信、电子制造等行业。
4. 机械传动与轴承:提供各种轴承、齿轮、链条等,适用于机械制造、运输设备等。

WELWYN的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持产品技术领先。
- 质量保证:严格的质量控制体系,确保产品符合国际标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,提供快速响应和本地化服务。

WELWYN致力于通过其高质量的产品和专业的服务,为客户创造更大的价值。

W24-100RJI数据手册

厂牌 PDF简要描述 下载
WELWYN 通孔电阻 WELWYN W24-100RJI W24-100RJI数据手册

W24-100RJI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 19.1478
100+ ¥ 18.1859
200+ ¥ 17.999
库存: 940
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 957.39
