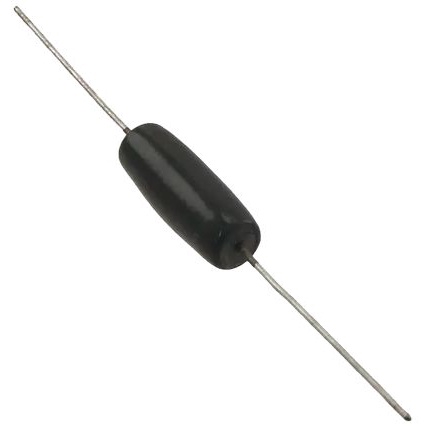

W22-6R8JI

产品分类: 通孔电阻
厂牌: WELWYN
产品描述: 6.8Ω ±5% 7W ±75ppm/℃ 通孔安装 22mm(长度)
供应商型号: UA-W22-6R8JI
供应商: 海外现货
标准整包数: 700
WELWYN 通孔电阻 W22-6R8JI

W22-6R8JI概述

    # Vitreous Enamelled Wirewound Resistors W20 Series

    产品简介


    Vitreous Enamelled Wirewound Resistors(玻璃釉线绕电阻)W20系列是适用于严苛环境的高性能电阻器。这些电阻器采用无铅耐火玻璃釉涂层,具有出色的过载特性,特别适合保护电路。此外,它们在高稳定性和可靠性方面表现出色,并且在体积上具有较高的功率耗散能力。
    主要功能
    - 高功率耗散:提供卓越的功率处理能力。
    - 耐高温:可在高达200°C的温度下正常工作。
    - 高稳定性:具有优异的长期稳定性。
    - 低噪声:在频率范围内保持零噪声。
    应用领域
    W20系列电阻器广泛应用于各种电子设备中,包括汽车、工业自动化、通信设备和医疗设备等。由于其优异的耐温性和可靠性,它们尤其适用于需要长期稳定的高压和高功率应用。

    技术参数


    尺寸和重量
    | 型号 | 长度(mm)最大值 | 直径(mm)最大值 | 脚间距(mm)最小值 | 脚直径(mm) | 重量(克) |
    | :: | :: | :: | :: | :: | :: |
    | W21 | 12.7 | 5.6 | 22.75 | 0.8 | 1 |
    | W215 | 22.0 | 7.0 | 23.1 | 0.8 | 2 |
    | W22 | 22.0 | 8.0 | 23.1 | 0.8 | 2 |
    | W23 | 38.0 | 8.0 | - | 0.8 | 3.5 |
    | W24 | 53.5 | 8.0 | - | 0.8 | 5 |
    电气参数
    | 型号 | 功率等级(瓦特) | 阻值范围(欧姆) | TCR(±ppm/°C) | 极限元件电压(伏特) | 热阻(°C/W) | 工作温度范围(℃) |
    | :: | :: | :: | :: | :: | :: | :: |
    | 商业 | 3.0 | 1Ω至10KΩ | 通常:<±75 | 100 | 88 | -55 至 200 |
    | W21 | 2.9 | 1Ω至10KΩ | ≥5 欧姆<10 欧姆: ±400 | 100 | 88 | -55 至 200 |
    | W215 | 5.0 | 1Ω至15KΩ | ≥5 欧姆<10 欧姆: ±400 | 160 | 58 | -55 至 200 |
    | W22 | 7.0 | 1Ω至20KΩ | ≥5 欧姆<10 欧姆: ±400 | 200 | 44 | -55 至 200 |
    | W23 | 10.5 | 1Ω至56KΩ | ≥5 欧姆<10 欧姆: ±400 | 500 | 29 | -55 至 200 |
    | W24 | 14.0 | 1Ω至100KΩ | ≥5 欧姆<10 欧姆: ±400 | 750 | 22 | -55 至 200 |
    工作环境
    - 温度范围:-55°C至200°C
    - 湿度范围:相对湿度不超过90%
    - 机械环境:适用于振动和冲击环境

    产品特点和优势


    1. 高稳定性:确保长时间内阻值变化极小。
    2. 可靠性:在高温和恶劣环境中仍能可靠运行。
    3. 高功率耗散:能够在紧凑尺寸内提供更高的功率处理能力。
    4. 过载特性:具备优秀的过载承受能力,适合用于保护电路。
    5. 低噪声:在常见的频率范围内保持零噪声特性。
    6. CECC认证:符合严格的欧洲电工委员会标准,证明其质量和安全性。
    7. 环保材料:采用无铅耐火玻璃釉涂层,符合环保要求。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:用于发动机控制单元中的传感器和执行器调节。
    - 工业自动化设备:如伺服驱动器中的电流检测。
    - 通信基础设施:基站设备中的电源管理模块。
    - 医疗设备:生命支持系统的稳压模块。
    使用建议
    - 在焊接时,应确保焊点距离引脚至少4mm,以避免损坏电阻。
    - 弯曲引脚时,应保持与电阻体之间的距离大于等于1.6mm,推荐最小弯曲半径为1.2mm。
    - 使用时需注意,高温下电阻的绝缘性能会降低,因此需考虑散热措施。
    - 对于长期暴露在高温环境中的应用,建议使用更大的热阻系数型号。

    兼容性和支持


    - 兼容性:这些电阻器与其他标准电子元件完全兼容,易于集成到现有的设计中。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,包括安装指南和故障排除手册。

    常见问题与解决方案


    问题1:焊接过程中出现短路
    解决方案:确保焊接温度适中,焊接时间足够长以形成牢固连接。检查引脚是否与电阻体之间存在足够间距。
    问题2:工作时发现温度过高
    解决方案:选择具有更低热阻的型号,并采取适当的散热措施。避免在密闭空间内长时间使用。
    问题3:阻值不稳定
    解决方案:检查电路板布局是否合理,是否存在电磁干扰。确保正确安装并进行必要的校准。

    总结和推荐


    总的来说,Vitreous Enamelled Wirewound Resistors W20系列是针对高稳定性、高可靠性需求设计的优秀产品。它们不仅在严苛环境下表现出色,还具有广泛的适用性和灵活的配置选项。对于需要长期稳定性和高功率处理的应用场合,推荐使用这些电阻器。

W22-6R8JI参数

参数
电阻值 6.8Ω
精度 ±5%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 22mm(长度)
安装方式 通孔安装
