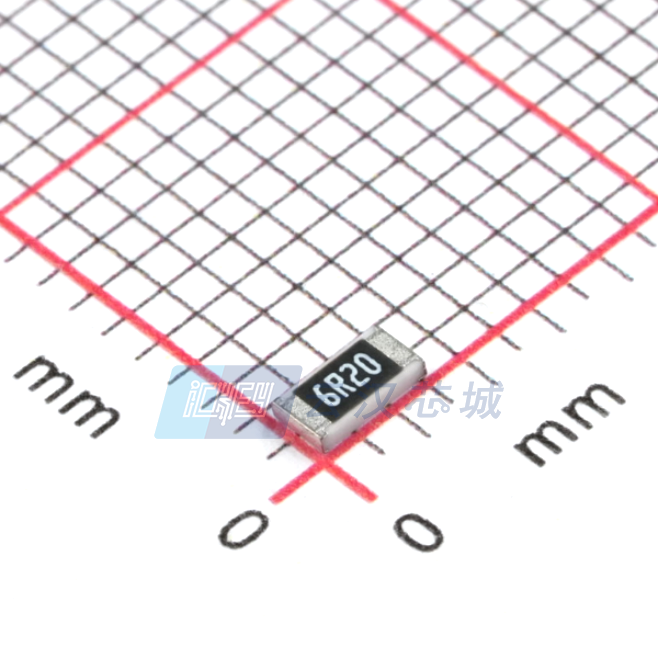

WR12W6R20FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 6.2Ω ±1% 1/4W 1206
供应商型号: WR12W6R20FTL
供应商: 云汉优选
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR12W6R20FTL

WR12W6R20FTL概述

    高性能厚膜通用芯片电阻

    产品简介


    高性能厚膜通用芯片电阻(WR12、WR08、WR06、WR04)是一种高可靠性、高稳定性的表面贴装元件,广泛应用于消费电子产品、计算机应用及电信设备中。这些电阻器以小型化设计著称,能够显著减小最终设备的尺寸并降低装配成本,同时提供高可靠性和稳定性。该系列电阻器完全符合RoHS 2标准,并且不含卤素。

    技术参数


    - 封装尺寸:1206(3216),0805(2012),0603(1608),0402(1005)
    - 阻值范围:1Ω至10MΩ(±1%和±5%容差)
    - 温度系数(TCR):±100 ppm/°C (10MΩ≥R>10Ω),-200至+400 ppm/°C (R≤10Ω)
    - 最大功耗:1/4W(1206),1/8W(0805),1/10W(0603),1/16W(0402)
    - 最大操作电压:200V(1206),150V(0805),75V(0603),50V(0402)
    - 最大过载电压:400V(1206),300V(0805),150V(0603),100V(0402)
    - 气候类别:55/155/56

    产品特点和优势


    1. 高可靠性:确保长期稳定性能。
    2. 尺寸小:便于集成于小型设备中。
    3. 低成本:减少组装费用,提高生产效率。
    4. 低功耗:有效控制电路热量。
    5. 环保材料:符合RoHS 2标准,不含卤素,适合绿色制造。

    应用案例和使用建议


    1. 消费电子产品:如智能手表、移动电源等,可提供紧凑的外形和高效能。
    2. 计算机应用:用于主板和外围设备,增强系统的可靠性和稳定性。
    3. 电信应用:如路由器、交换机等,满足高频率应用需求。
    使用建议:在选择合适阻值时,需考虑应用环境的温度和湿度条件,以确保电阻器的性能稳定。

    兼容性和支持


    该系列电阻器具有良好的互换性,适用于多种类型的电路板和应用环境。供应商提供详细的技术支持和售后服务,确保用户的使用体验。

    常见问题与解决方案


    1. 电阻器阻值超出容差范围:检查焊接质量,确认是否有焊接不良导致的误差。
    2. 过载情况下的损坏:确保使用时不超过最大允许的工作电压,避免过载现象。
    3. 环境适应性差:保持存储环境的温度和湿度在合理范围内,避免腐蚀性气体和湿度过高。

    总结和推荐


    综上所述,这些厚膜通用芯片电阻凭借其高性能、高可靠性及广泛的适用性,在多个领域内表现出色。尤其是对于需要高性能但又受空间限制的应用,这些电阻器无疑是一个理想的选择。强烈推荐在各类电子设备的设计和生产中选用此系列产品。

WR12W6R20FTL参数

参数
电阻值 6.2Ω
精度 ±1%
额定功率 250mW
温度系数 -200ppm/℃~400ppm/℃
长*宽*高 3.2mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

WR12W6R20FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR12W6R20FTL WR12W6R20FTL数据手册

WR12W6R20FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0117
10000+ ¥ 0.0115
15000+ ¥ 0.0112
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 58.5
