首页  >  产品百科  >  WR08X4533FTL

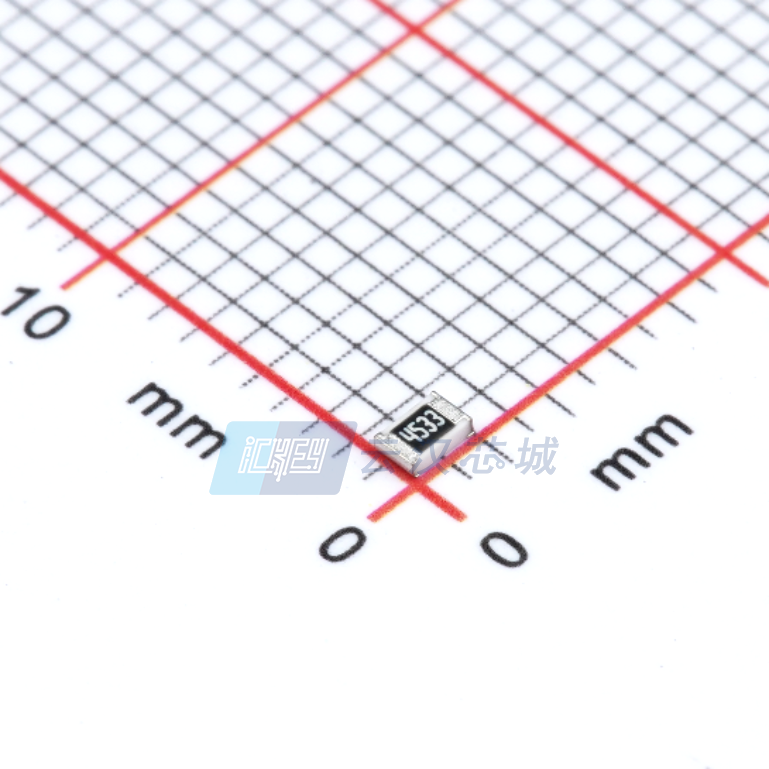

WR08X4533FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 453000Ω ±1% 1/8W 0805
供应商型号: 11M-D-WR08X4533FTL
供应商: 云汉优选
标准整包数: 100
WALSIN/台湾华新科技 贴片电阻 WR08X4533FTL

WR08X4533FTL概述

    高性能厚膜通用贴片电阻器技术手册

    产品简介


    本文档介绍的是WR系列的高性能厚膜通用贴片电阻器(Chip Resistor),主要包括WR12、WR08、WR06和WR04四种型号。这些电阻器采用铝氧化物陶瓷基体制造,具有高可靠性、高稳定性等特点,适用于消费电子设备、计算机应用及电信应用等领域。产品符合RoHS 2标准且无卤素。

    技术参数


    以下是四种型号的主要技术参数:
    | 型号 | 尺寸代码 | 电阻范围 | 容差 | 温度系数 | 最大耗散功率 | 最大工作电压 | 最大过载电压 | 气候分类 |
    |
    | WR12 | 1206 | 1Ω~10MΩ | ±1% | ≤±100 ppm/°C | 1/4W | 200V | 400V | 55/155/56 |
    | WR08 | 0805 | 1Ω~10MΩ | ±1% | -200~+400 ppm/°C | 1/8W | 150V | 300V | 55/155/56 |
    | WR06 | 0603 | 1Ω~10MΩ | ±1% | ≤±100 ppm/°C | 1/10W | 75V | 150V | 55/155/56 |
    | WR04 | 0402 | 1Ω~10MΩ | ±1% | -200~+400 ppm/°C | 1/16W | 50V | 100V | 55/155/56 |

    产品特点和优势


    1. 高可靠性与稳定性:通过激光修调确保精度,保证长期稳定运行。
    2. 尺寸小巧:体积小,有助于减少最终设备的尺寸。
    3. 成本降低:便于自动装配,减少组装成本。
    4. 提升可靠性:内部电极和金属涂层确保更高的组件和设备可靠性。
    5. 环保材料:符合RoHS 2标准且无卤素,适用于对环保要求高的应用场景。

    应用案例和使用建议


    WR系列电阻器广泛应用于消费电子设备、EDP、计算机及电信设备中。例如,在智能手机和平板电脑中用于电流限制和信号调节。根据手册提供的建议,使用时应注意避免在腐蚀性环境中存放,以免导致焊接不良。此外,推荐使用锡合金端头以提高焊接效果。

    兼容性和支持


    WR系列电阻器与市面上多数电子元器件及设备高度兼容,可直接使用。制造商提供详细的安装指南和技术支持服务,以确保用户能够高效使用产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊点不良。
    - 解决方案:检查存放条件,确认环境湿度和温度符合要求。使用合适的助焊剂进行焊接。
    2. 问题:设备在高温环境下运行不稳定。
    - 解决方案:选择匹配的工作电压和最大过载电压。进行适当的散热设计,确保设备在安全温度范围内运行。
    3. 问题:产品长时间暴露在潮湿环境中导致性能下降。
    - 解决方案:增加防潮措施,如使用干燥剂或真空包装,以保持产品处于低湿环境中。

    总结和推荐


    总体而言,WR系列电阻器在高可靠性、稳定性及小型化方面表现出色,适用于多种应用场景。鉴于其卓越的性能、广泛的兼容性和完善的支持服务,我们强烈推荐该产品在电子设备设计中使用。对于需要高可靠性和稳定性的项目,WR系列是理想的选择。

WR08X4533FTL参数

参数
电阻值 453KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR08X4533FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR08X4533FTL WR08X4533FTL数据手册

WR08X4533FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0009
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 4895
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.09
直接购买
加入购物车
