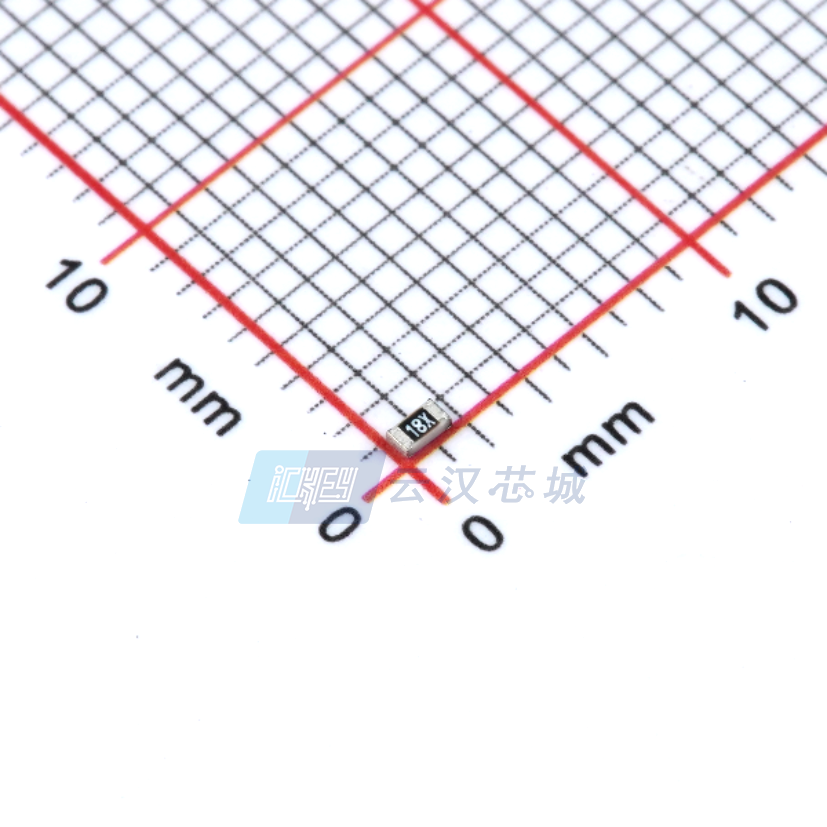

WR06X15R0FTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 芯片电阻 15Ω ±1% 1/10W 0603
供应商型号: WR06X15R0FTL 0603, +-1%, 15 OHM
供应商: 国内现货
标准整包数: 5000
WALSIN/台湾华新科技 贴片电阻 WR06X15R0FTL

WR06X15R0FTL概述

    电子元器件产品技术手册:厚膜通用贴片电阻

    产品简介


    厚膜通用贴片电阻是一种广泛应用于消费电子产品、EDP及计算机应用以及电信领域的高可靠性和稳定性电阻。该系列包括WR12、WR08、WR06和WR04四种型号,尺寸分别为1206、0805、0603和0402。这些电阻均符合RoHS 2标准且无卤素,提供了广泛的阻值选择,适用于多种电路设计需求。

    技术参数


    - 尺寸代码:
    - WR12 (1206): 3.10 ± 0.10 x 1.60 ± 0.10 x 0.60 ± 0.15 mm
    - WR08 (0805): 2.00 ± 0.10 x 1.25 ± 0.10 x 0.50 ± 0.15 mm
    - WR06 (0603): 1.60 ± 0.10 x 0.80 ± 0.10 x 0.45 ± 0.15 mm
    - WR04 (0402): 1.00 ± 0.05 x 0.50 ± 0.05 x 0.35 ± 0.05 mm
    - 阻值范围:
    - WR12: 1Ω ~ 10MΩ (±1%、±5%)
    - WR08: 1Ω ~ 10MΩ (±1%、±5%)
    - WR06: 1Ω ~ 10MΩ (±1%、±5%)
    - WR04: 1Ω ~ 10MΩ (±1%、±5%)
    - 最大额定功率:
    - WR12: 1/4W
    - WR08: 1/8W
    - WR06: 1/10W
    - WR04: 1/16W
    - 最高操作电压:
    - WR12: 200V
    - WR08: 150V
    - WR06: 75V
    - WR04: 50V
    - 最高过载电压:
    - WR12: 400V
    - WR08: 300V
    - WR06: 150V
    - WR04: 100V

    产品特点和优势


    1. 高可靠性与稳定性:内部采用激光切割工艺进行阻值微调,确保电阻值的精确度。
    2. 小型化:尺寸紧凑,便于自动装配系统处理,减少最终设备体积。
    3. 成本效益:降低装配成本,提高组件和设备的可靠性。
    4. RoHS 2认证:符合环保要求,无卤素。
    5. 温度系数小:在宽广的工作温度范围内表现出色,TCR低至±100 ppm/°C。

    应用案例和使用建议


    该系列电阻被广泛应用于消费电子产品、EDP、计算机应用和电信设备。例如,在计算机主板中,这些电阻可用于调节电源管理芯片的反馈信号,以确保稳定的电压输出。使用时应注意:
    1. 确保焊接过程符合J-STD-020D标准,避免焊锡渗漏。
    2. 避免长时间暴露在高温环境中,以免影响阻值精度。

    兼容性和支持


    该系列产品与常见的自动装配系统兼容,适用于陶瓷基板和印刷电路板(PCB)。制造商提供详细的安装指导和技术支持,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:焊接过程中出现焊锡渗漏。
    - 解决办法:遵循J-STD-020D标准进行焊接,并确保助焊剂选用得当。

    2. 问题:在高温环境下阻值发生变化。
    - 解决办法:在高温测试中定期检查阻值变化情况,根据需要调整阻值。

    总结和推荐


    总体而言,该系列电阻凭借其高可靠性、小型化、低成本和环境友好特性,非常适合各种高精度电子设备的应用。特别是对于需要高可靠性和稳定性的场合,如工业控制、通信系统等,是理想的选择。强烈推荐在需要高精度阻值和稳定性的电路设计中使用此系列产品。

WR06X15R0FTL参数

参数
电阻值 15Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X15R0FTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X15R0FTL WR06X15R0FTL数据手册

WR06X15R0FTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0037
10000+ ¥ 0.0037
15000+ ¥ 0.0036
库存: 50000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 18.5
直接购买
加入购物车
