WR06X273 JTL

产品分类: 贴片电阻
厂牌: WALSIN/台湾华新科技
产品描述: 27KΩ ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*600μm
供应商型号: WR06X273 JTL
供应商: 云汉优选
标准整包数: 5000

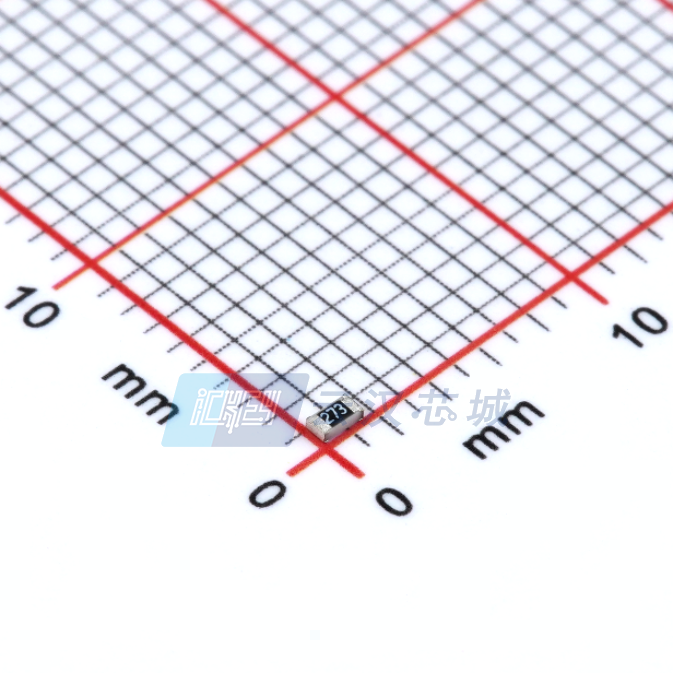

WALSIN/台湾华新科技 贴片电阻 WR06X273 JTL

WR06X273 JTL概述

    高性能贴片电阻:WR12、WR08、WR06、WR04技术手册

    产品简介


    本手册介绍的是Thick Film General Purpose Chip Resistors系列,型号分别为WR12、WR08、WR06、WR04。这些芯片电阻主要用于消费电子产品、计算机应用和电信应用等领域。它们具有标准尺寸,支持广泛的电阻值范围,并且符合RoHS 2标准及无卤素要求。

    技术参数


    | 项目 | WR12 (1206) | WR08 (0805) | WR06 (0603) | WR04 (0402) |

    | 尺寸代码 | 3216 | 2012 | 1608 | 1005 |
    | 电阻范围 | 1Ω ~ 10MΩ (±5%),跳线 | 1Ω ~ 10MΩ (±1%) | 同上 | 同上 |
    | 电阻精度 | ±5% | ±1% | 同上 | 同上 |
    | 温度系数(TCR) | ≤ ±100 ppm/°C (R ≥ 10Ω) | -200 ~ +400 ppm/°C (R < 10Ω) | 同上 | 同上 |
    | 最大功耗 | 1/4W | 1/8W | 1/10W | 1/16W |
    | 最大工作电压 | 200V DC/RMS | 150V DC/RMS | 75V DC/RMS | 50V DC/RMS |
    | 最大过载电压 | 400V DC/RMS | 300V DC/RMS | 150V DC/RMS | 100V DC/RMS |

    产品特点和优势


    1. 高可靠性:这些电阻器采用高精度制造工艺,确保长期稳定运行。
    2. 缩小设备体积:标准尺寸使其适用于小型化设计,显著减小设备体积。
    3. 降低装配成本:使用表面贴装技术,简化安装过程,降低生产成本。
    4. 提高组件和设备可靠性:良好的环境适应性使设备能够在各种条件下稳定运行。
    5. 环保材料:符合RoHS 2标准和无卤素要求,满足严格的环保标准。

    应用案例和使用建议


    这些电阻器广泛应用于消费电子产品、计算机和通信设备。例如,在便携式设备中,由于尺寸限制,选择合适的小型化电阻器至关重要。在实际应用中,建议在设计电路时充分考虑其温度系数和功率消耗,以避免过热损坏。

    兼容性和支持


    这些电阻器可以与其他标准SMT设备兼容。制造商提供详细的技术支持和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻精度不达标 | 确认是否选择了正确的精度等级;进行校准测试。 |
    | 无法通过焊接测试 | 检查焊点和焊接条件是否正确;更换焊料。 |
    | 电气特性异常 | 检查电路设计是否合理;进行电路板布局检查。 |

    总结和推荐


    WR12、WR08、WR06、WR04系列贴片电阻具备高可靠性和广泛的适用性,适合多种应用场景。推荐在需要高精度、小体积、良好环境适应性的场合下使用。这些产品不仅能满足基本的功能需求,还具有较强的市场竞争力。

WR06X273 JTL参数

参数
电阻值 27KΩ
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WR06X273 JTL数据手册

厂牌 PDF简要描述 下载
WALSIN/台湾华新科技 贴片电阻 WALSIN/台湾华新科技 WR06X273 JTL WR06X273 JTL数据手册

WR06X273 JTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.0028
10000+ ¥ 0.0027
15000+ ¥ 0.0026
库存: 1745000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 14
